5
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di professionalità,
accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione
continua in impianti di diffusione sonora.
2. DESCRIZIONE
Lo Z8SLAVE in abbinamento al modulo master ZONE8 è la risposta PROEL alle richieste di semplici sistemi audio
dove occorre indirizzare sia gli annunci microfonici che il segnale musicale in modo generale o solo alle zone
interessate.
Il sistema permette l’invio di un annuncio su di un massimo di 16 zone, questo annuncio può essere preceduto da un
segnale di preavviso a 2 o 3 toni (selezionabile). A seconda delle dimensioni e configurazioni del sistema audio
questo apparato può indifferentemente gestire due amplificatori in simultanea, rispettivamente dedicati
all’amplificazione del segnale musica e voce (piccoli e medi impianti). Per la gestione dei grandi impianti audio,
l’apparato è anche in grado di pilotare uno o più amplificatori per ciascuna zona.
Tutto il sistema viene gestito da una serie di postazioni microfoniche connesse con tecnica CAT5 e trasmissione
dell’audio in modo digitale.
3. FUNZIONI E CONTROLLI
Funzioni principali:
• Comandi ON/OFF per attivazione della musica sulle zone.
• Led spia di zona occupata.
• Uscita audio sulle otto zone presettabile a 100V o 0dB in funzione della configurazione utilizzata.
• Disponibile per ogni zona un comando di bypass a 24Vdc e “3°” filo a 100V per gli attenuatori di volume locali.
• Connettore RJ45 per interconnessione con pannello master ZONE8.
• Alimentazione 230Vac – 24Vdc (ausiliaria di soccorso).
Lo Z8SLAVE utilizza n° 2 configurazioni di funzionamento:
• B) Con due amplificatori – Chiamata nella zona interessata/musica sempre presente anche nelle zone non
interessate dalla chiamata.
• C) Con otto o più amplificatori - Chiamata nella zona interessata/musica sempre presente anche nelle zone
non interessate dalla chiamata. Sistema per grandi impianti.

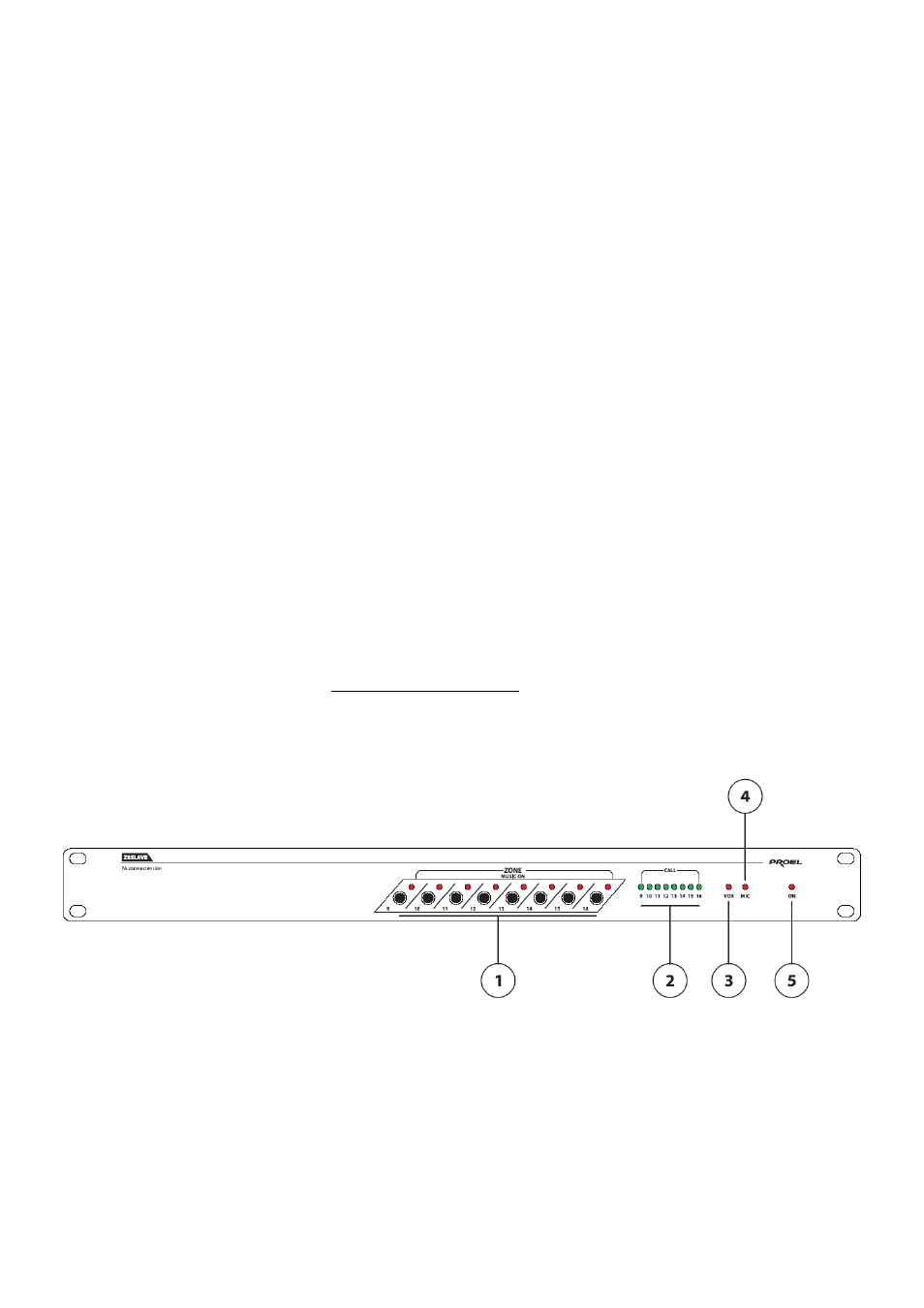

4. PANNELLO FRONTALE
fig.1
1 Selettori per abilitazione/disabilitazione della musica nelle 8 zone.
2 Led spia indicatori della chiamata in corso sulla zona (il led si accende anche in caso di annuncio da
microfono di emergenza o sirena attivata).
3 Visualizza lo stato di vox attivato.
4 Visualizza lo stato di microfono allarme attivato.
5 Spia di accensione.
