15
Ingressi microfonici
Le 2 prese Jack 6,3 mm (fig.1 rif.8) permettono di collegare alla cassa amplificata n° 2 microfoni
dinamici a bassa impedenza, questi possono funzionare contemporaneamente ed in miscelazione con i
due radiomicrofoni a corredo.
Ingresso ausiliario ed uscita di linea
E’ inoltre possibile collegare alla FREE50V3 una sorgente ausiliaria esterna come un lettore CD od un
registratore/riproduttore utilizzando l’apposita presa RCA AUX IN (fig.1 rif.11), l’ampiezza del segnale è
regolata dall’apposito controllo di livello (fig.1 rif.12).
Utilizzando l’uscita AUDIO OUT (fig.1 rif.11) è possibile pilotare un amplificatore esterno od un’altra
cassa amplificata FREE50V3 collegando con un cavo di linea JACK mono/RCA l’uscita linea di una con
l’ingresso linea della seconda.
Uscita Video
L’apparecchio è in grado di riprodurre video in formato DVD. Collegare la presa CVBS (VIDEO OUT
fig.1 rif.10) ad una presa di ingresso video CVBS del monitor utilizzato, settato su ingresso AV.
Per il suo utilizzo, è consigliabile collocare la FREE50V3 in posizione rialzata da terra, in tal caso può
essere installata su di apposito treppiede da pavimento (PA SPSK290BK) innestandolo nella flangia
situata sul fondo della cassa.

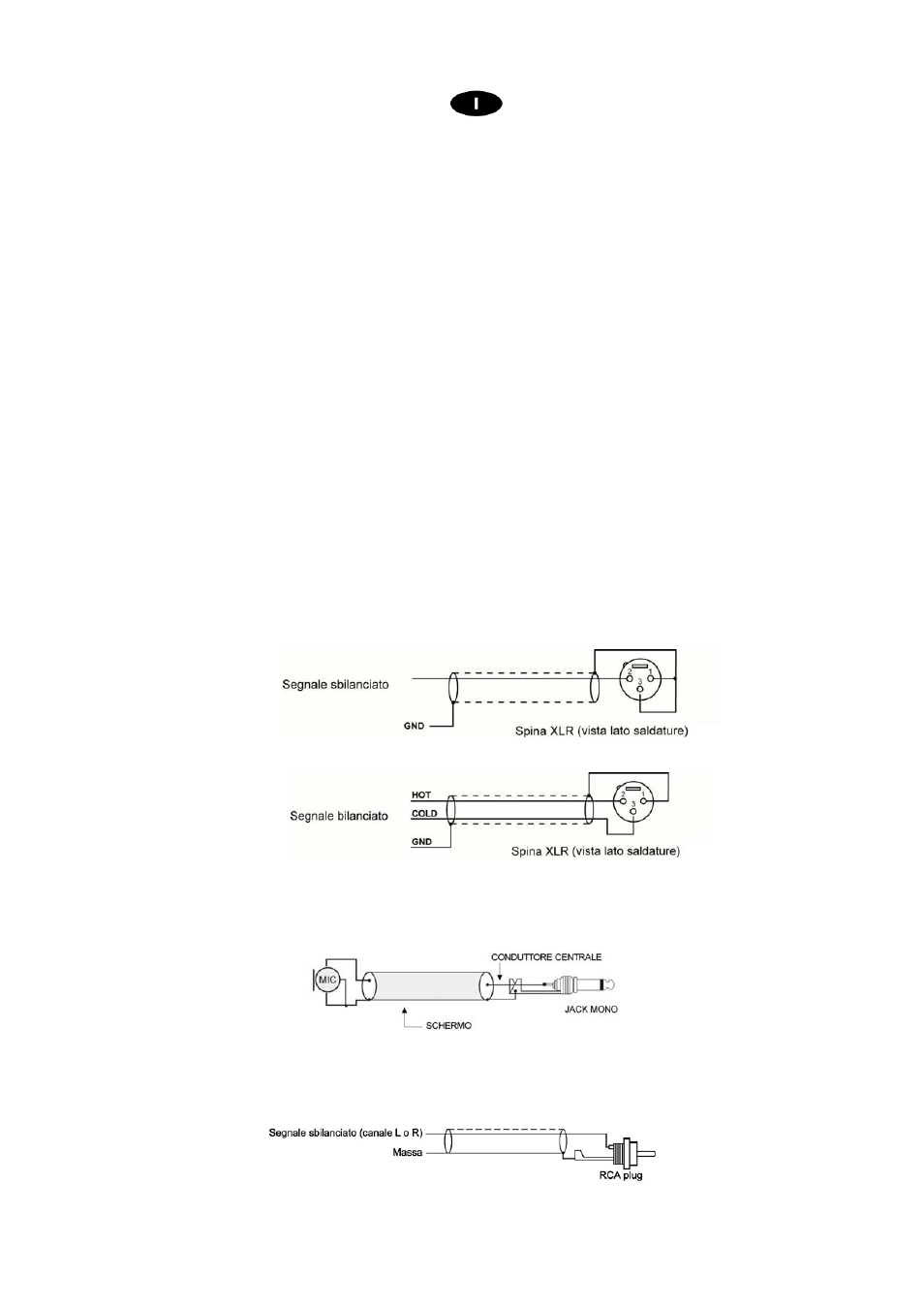

Per realizzare le possibili tipologie di collegamento riferirsi ai seguenti schemi:
Connessione di tipo sbilanciata:
Connessione di tipo bilanciata:
Connessione di tipo sbilanciato con jack mono
Connessione RCA
