MANUTENZIONE/LISTA DEI COMPONENTI
HYPERTHERM PMX600 Manuale di istruzioni 5-7
9/22/99
Prima di rimuovere il vecchio cavo di alimentazione, disconnettere l’alimentazione elettrica e quella del gas.
Installazione
1. Far passare il nuovo cavo di alimentazione attraverso il pressacavo.
2. Fare passare tutti e quattro i cavi attraverso l’anello toroidale, come illustrato in figura (solo 208-240/480 V).
3. Collegare il cavo d’alimentazione come indicato in figura.
4. Serrare il collare del pressacavo sul cavo di alimentazione.
5. Installare il coperchio dell'alimentatore.
6. Ricollegare l'alimentazione elettrica e quella del gas.

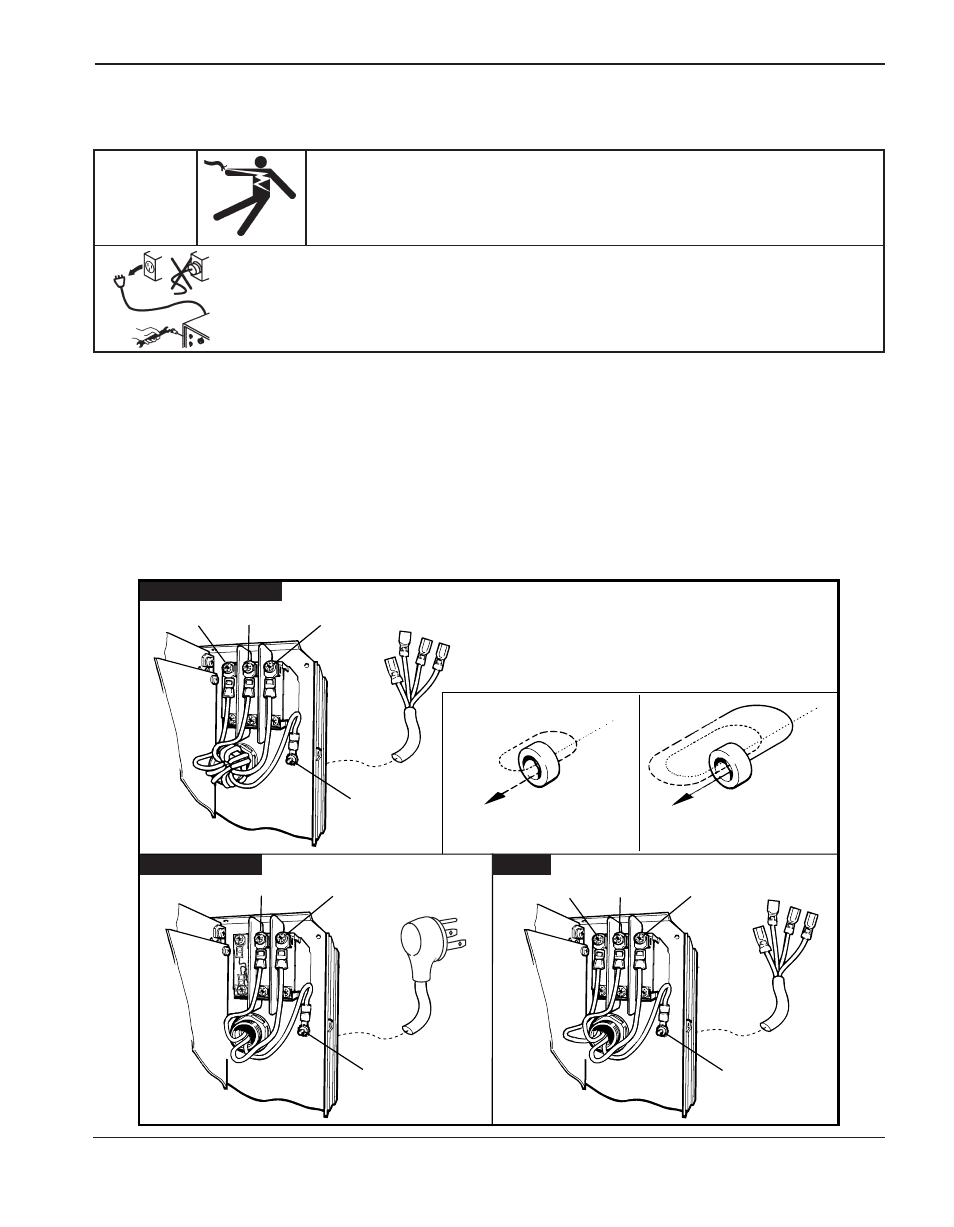

SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE
AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Prima di qualsiasi operazione di manutenzione, disconnettere l’alimentazione
elettrica. Tutte le operazioni che richiedono la rimozione del coperchio
dell’alimentatore devono essere eseguite da personale tecnico qualificato.
208V - 240V
230V and 400V
PMX600.12
480V
230V 400V
GIALLO
VERDE
VERDE
MARRONE BLU NERO
NERO BIANCO
VERDE
NERO BIANCO ROSSO
Far passare tutti e quattro i
cavi attraverso il toroide per
2 volte. Far passare tutti e quattro i
cavi attraverso il toroide per
3 volte.
NOTA: perché l’alimentazione sia conforme allo
standard EMC EN50199 è obbligatorio
installare l’anello toroidale.
