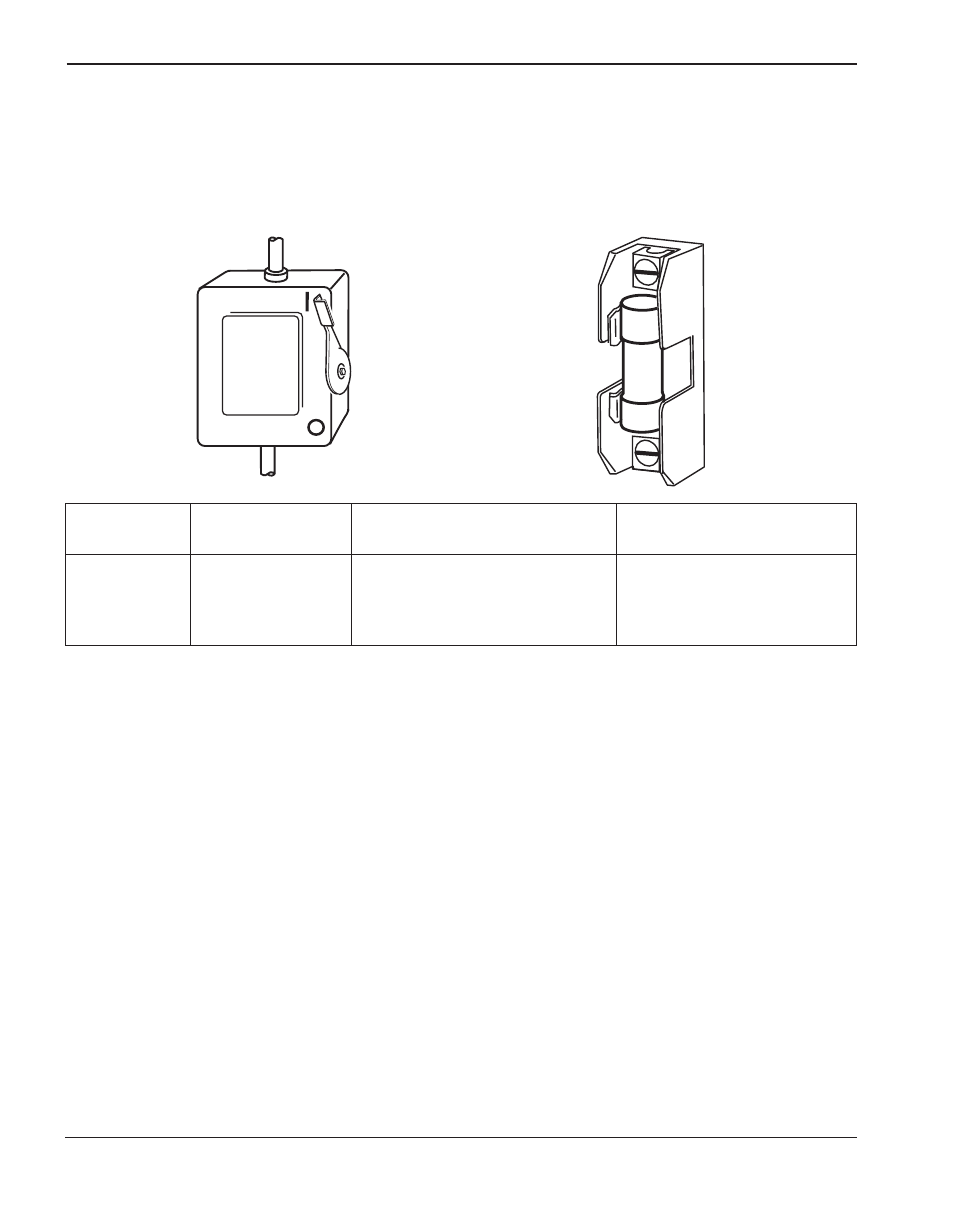

Scatola d’interruzione della tensione di linea
Disporre una scatola d’interruzione per ciascun alimentatore, in modo da consentire all’operatore di
disconnette rapidamente l’alimentatore in caso d’emergenza. Installare l’interruttore in prossimità
dell’alimentatore, in posizione facilmente raggiungibile dall’operatore. Il livello d’interruzione deve essere
uguale o superiore alle prestazioni richieste per il servizio continuo dei fusibili. Utilizzare fusibili a fusione
lenta, secondo le esigenze d’alimentazione elencate nella tabella seguente.
Tensione di Corrente assorbita Fusibile a fusione
alimentazione Fase con uscita a 5,6 kW lenta raccomandato
208-240 VAC 1 46-40 A 100 A
230 VAC 3 17 A 40 A
400 VAC 3 9,7 A 25 A
480 VAC 3 12 A 25 A
PMX600.03
PMX600.04
Requisiti per la messa terra
Per garantire la sicurezza personale ed il corretto funzionamento, e per ridurre le interferenze
elettromagnetiche (EMI) il Powermax600 deve essere opportunamente messo a terra:
• Il telaio dell’alimentatore è elettricamente conduttivo e può costituire un pericolo di scossa elettrica se non
viene opportunamente messo a terra attraverso la scatola d’interruzione della tensione elettrica.
• L’alimentatore deve essere messo a terra attraverso il cavo di alimentazione, in maniera conforme alle
normative elettriche nazionali e locali.
• I cavi di servizio trifase devono essere del tipo a quattro fili, con un filo verde/giallo destinato alla
protezione di terra.
• Vedere inoltre Sicurezza della messa a terra, nella sezione 1 del presente manuale.
Generatore di potenza
Quando si utilizza un generatore per alimentare il Powermax600:
• Utilizzare un generatore con un'uscita ausiliaria minima di 8 kVA
• Il generatore deve essere dedicato all'alimentazione del sistema di taglio plasma .
• Funzionamento del generatore: 1. Impostare la corrente di uscita di tipo alternato (CA)
2. Collegare il cavo di alimentazione del Powermax600 all'uscita
ausiliaria.
3. Selezionare la gamma di potenza adeguata. Se il disgiuntore del
Powermax600 si apre, ridurre l'uscita del generatore.
• Utilizzare consumabili non schermati se si hanno difficoltà nel taglio dei materiali più sottili (solo per
sistemi non-CE)
