MONTAGGIO
0
3-12
powermax1650
Manuale dell’operatore

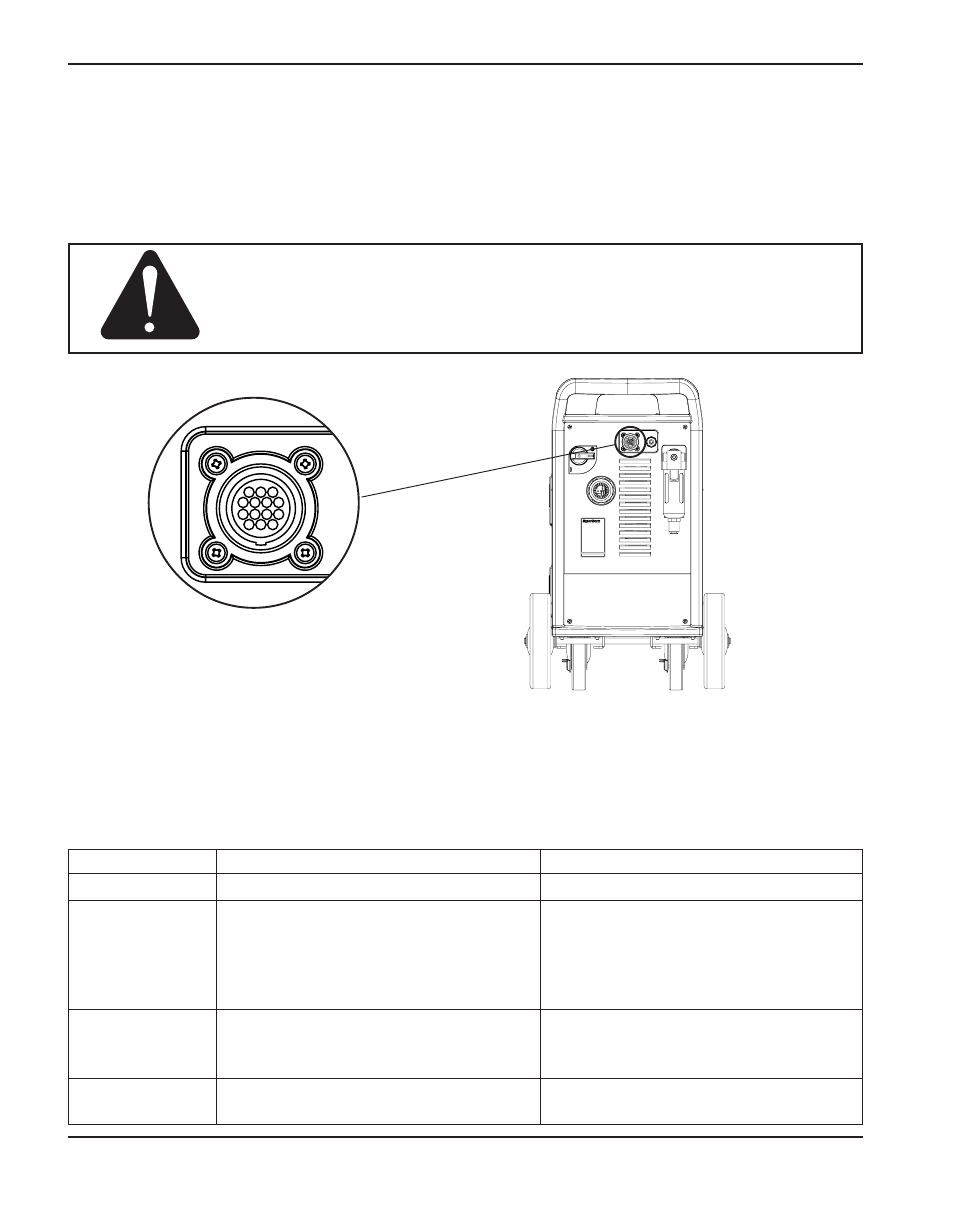

Connessione dell’interfaccia macchina
I segnali di trasferimento d’arco e di innesco vengono resi disponibili attraverso la connessione
dell’interfaccia macchina (vedere figura sopra) nella parte posteriore dell’alimentatore. Inserire il cavo di
interfaccia macchina (codice art. no. 023206) nel connettore sul pannello posteriore. Vedere la tabella
sotto per collegare il cavo di interfaccia macchina alla macchina utensile.
Connessione dell’interruttore volante ON/OFF
Gli ingressi per l’innesco dell’arco sulla torcia per macchina utensile T100M si trovano sulla connessione
dell’interfaccia macchina, situata nella parte posteriore dell’alimentatore. Collegare l’interruttore volante a
distanza Hypertherm (vedere l’Elenco componenti per i codici articolo) al connettore sul pannello
posteriore.
AVVERTENZA
L’interruttore volante a distanza di tipo ON/OFF non funziona
se è installata una torcia di tipo manuale.
Segnale START (avviamento del plasma) XFER (inizio movimento macchina)
Tipo: Ingresso Uscita
Note: Normalmente aperto. Tensione a circuito Normalmente aperto. Chiude un contatto
aperto ai terminali di START: 18 VCA. isolato quando c’è il trasferimento d’arco.
Richiede la chiusura del contatto per attivarsi. Massima tensione sul relè o sul commutatore
dell’interfaccia macchina 120 VCA. (fornito
dal cliente)
Pannello
3, 4 12, 14
posteriore
morsetti
Conduttori del cavo Verde, nero Rosso, nero
– 023206
