MONTAGGIO
1
powermax1650
Manuale dell’operatore 3-7
_ +
4.0 5.0
50 60
AC
70 80
V
BAR 6.0
PSI
AMPS
30 40
100
80
60
Cavo di alimentazione trifase
Gli alimentatori Powermax1650 in configurazione standard vengono forniti con un cavo di alimentazione
a 4 fili UL/CSA da 6 AWG . Per i modelli CE, viene fornito un cavo di alimentazione a 4 fili da 10mm
2 . Per
far funzionare il Powermax1650, utilizzare una spina che rispetti le normative elettriche nazionali o locali.
La spina deve essere collegata al cavo di alimentazione da un elettricista specializzato.
Installazione della spina
La spina deve essere collegata al cavo di alimentazione da un elettricista specializzato.
L1
#10
messa a terra
L2
152 mm
241 mm
Far passare il cavo
di alimentazione nel
passacavo e fissarlo.
Interruttore di alimentazione
messa a terra
L1
L3
Passacavo
Inserti passacavo (2)

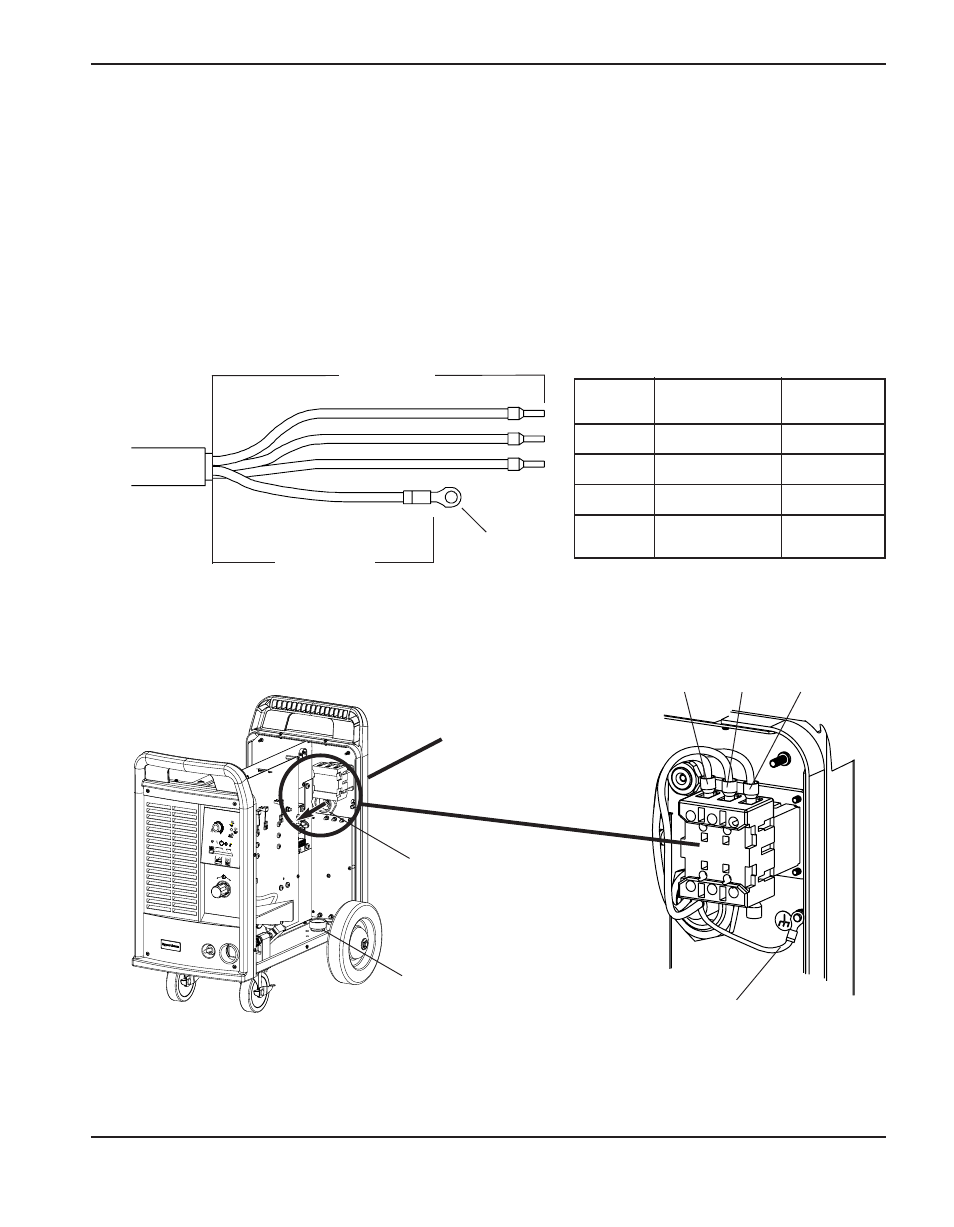

ቢ Spelare e preparare i fili del cavo di alimentazione come illustrato sotto:
Installazione del cavo di alimentazione
ባ Collegare il cavo di alimentazione all’interruttore di alimentazione.
Nota: Scegliere l’inserto passacavo più piccolo in cui
si riesce a far passare il cavo di alimentazione.
Modello standard Modello CE
L1 Nero Nero (U)
L2 Bianco Blu (V)
L3 Rosso Marrone (W)
Messa
a terra
Verde Giallo
L3 L2
