MONTAGGIO
0
powermax1650
Manuale dell’operatore 3-11

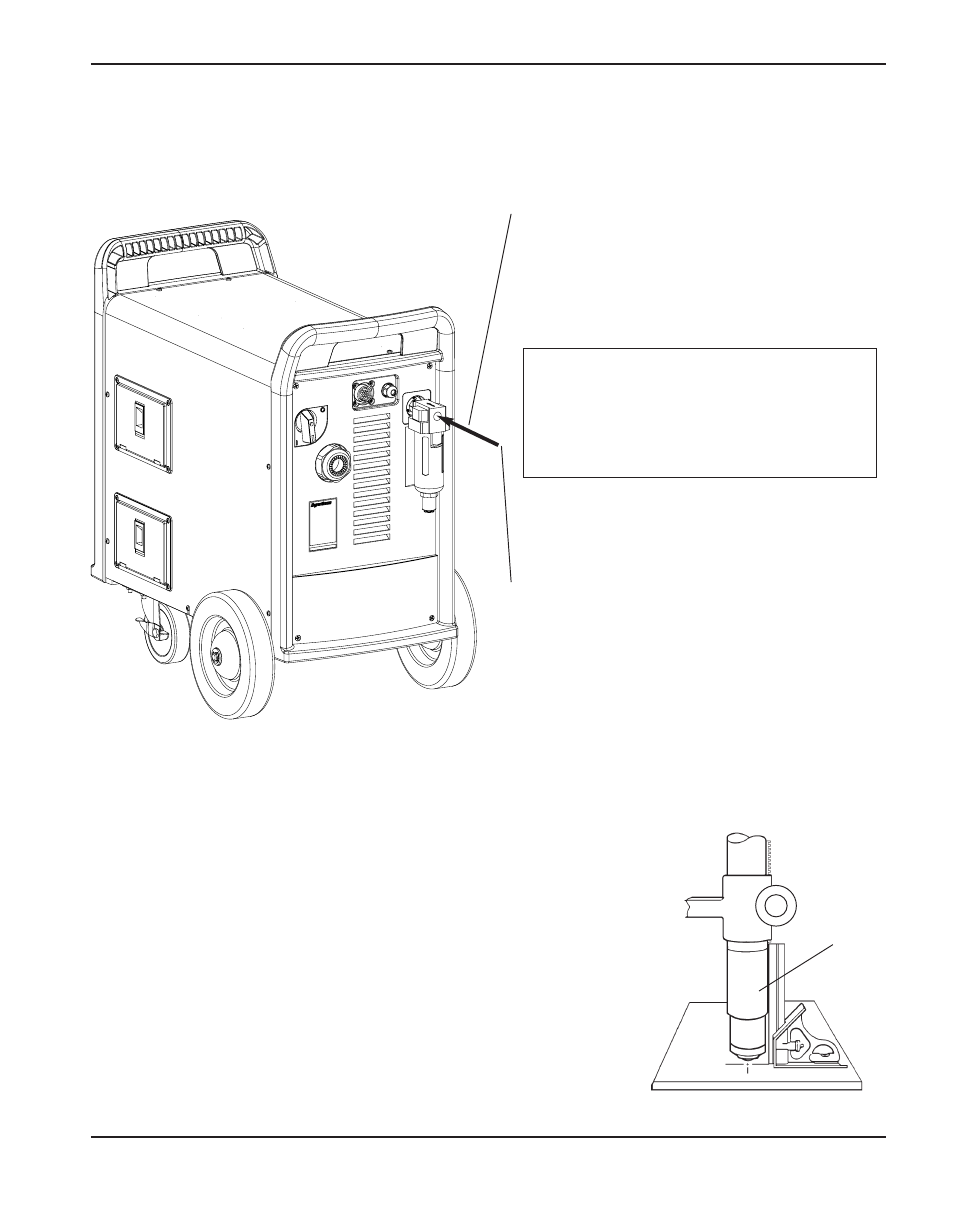

Allineamento della torcia T100M
Montare la torcia per macchina perpendicolarmente al pezzo in
lavoro, in modo da ottenere un taglio verticale. Utilizzare una
squadra per allineare la torcia a 0° e 90°.
Installazione dell’alimentazione del gas
Collegare il tubo flessibile dell’aria nel modo seguente:
1. Raccordo per l’aria
• Per il modello standard: Installare un
raccordo del gas da 1/4 NPT sull’ingresso
del filtro dell’aria. I modelli CE possiedono
un adattatore G1/4, nel kit CE. Utilizzare
un sigillante liquido sui filetti.
ATTENZIONE: Non utilizzare nastro di
Teflon quando si installano il nipplo o gli
adattatori. Frammenti di nastro possono
staccarsi ed entrare nel circuito dell’aria
e danneggiare il regolatore di pressione,
il pressostato e la valvola.
• Il nipplo/adattatori si trova nella scatola dei
consumabili, situata sul lato del coperchio
dell’alimentatore.
2. Tubo flessibile dell’aria
• Utilizzare un tubo flessibile per gas inerti
con diametro interno di 9,5 mm. Collegarlo
al raccordo del gas installato al punto 1.
Regolare la pressione dell’aria secondo la
procedura indicata nella sezione Uso.
Torcia
0°
90°
