EDGE Pro HyPath CNC Manuale di istruzione 807624 97
4 – Manutenzione e diagnostica
Scheda MCC 6 assi (141061)
Scheda MCC 6 assi (141061)

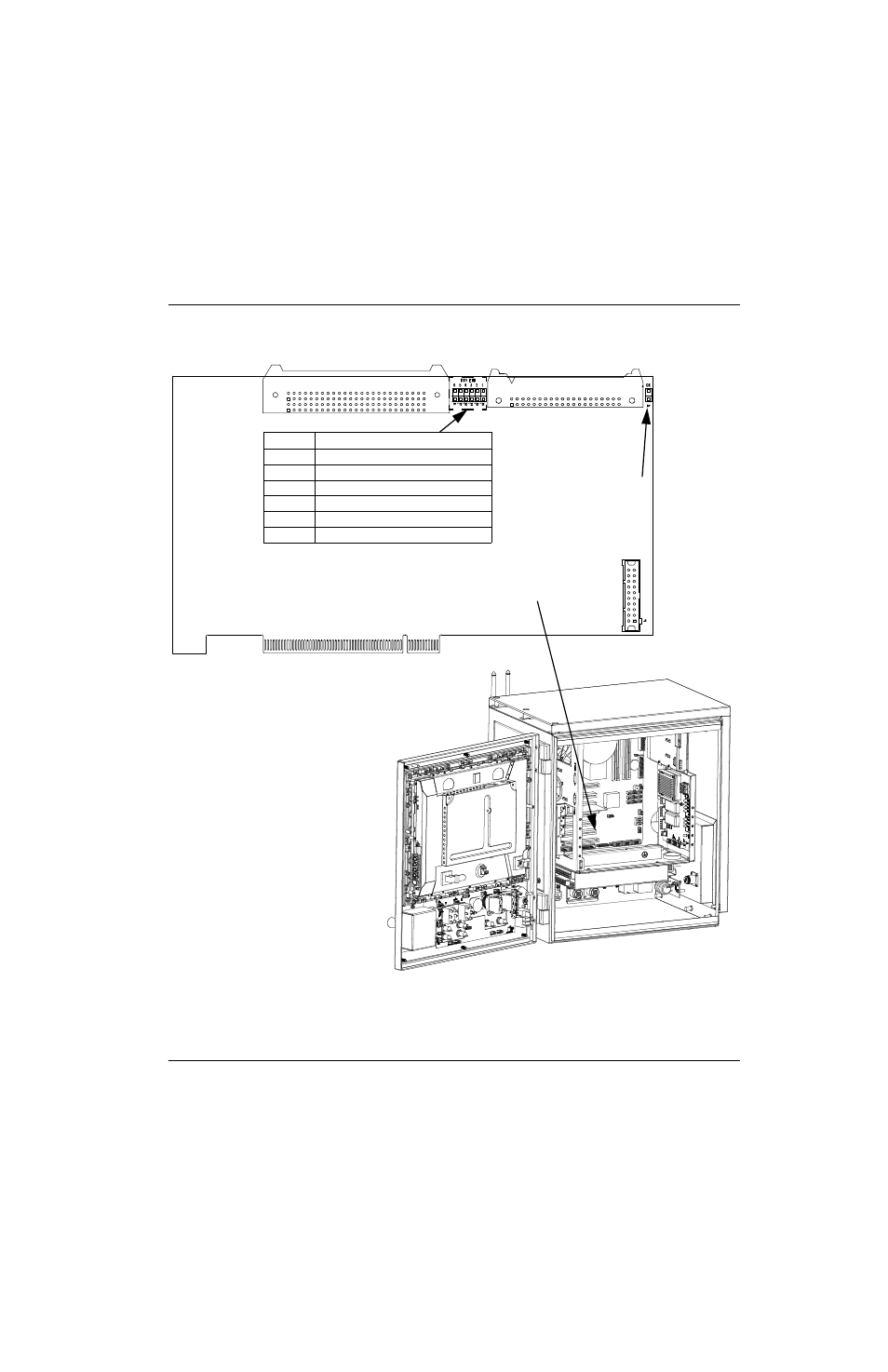

Figura 36 Connettori e LED scheda MCC 6 assi
LED Segnale
D1 Asse 6 abilitato
D2 Asse 5 abilitato
D3 Asse 4 abilitato
D4 Asse 3 abilitato
D5 Asse 2 abilitato
D6 Asse 1 abilitato
D7
LED allarme acceso = abilitato
J1
I/O 1 – 24
J3
I/O 25 – 48
J2 Assi 1 – 6
Installato nello slot 5 PCI sulla scheda madre
