EDGE Pro HyPath CNC Manuale di istruzione 807624
61
2 – Installazione
Interfacce di comunicazione
Interfacce di comunicazione

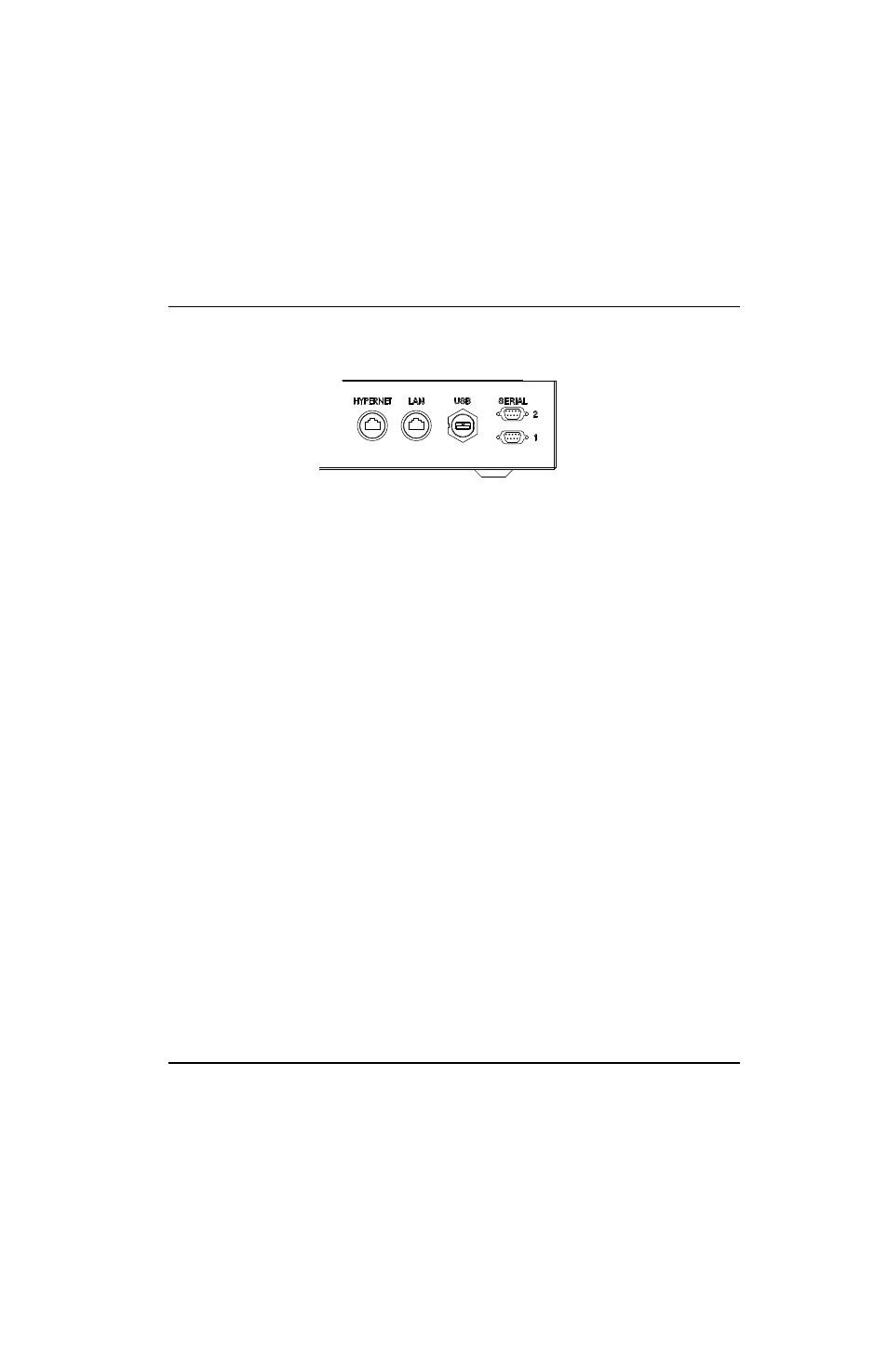

Figura 14 illustra le porte di interfaccia e la loro posizione sul retro dell’EDGE Pro HyPath CNC.
Figura 14 Porte interfaccia
Interfaccia Hypernet
L’interfaccia Hypernet consente di collegare l’EDGE Pro HyPath CNC ad un ArcGlide THC e un sistema al plasma
utilizzando il protocollo Hypernet con cavi Ethernet Cat-5e schermati. Questa configurazione deve includere uno switch
Ethernet per uso industriale, per inoltrare i dati dall’EDGE Pro HyPath CNC alle altre unità del sistema. Per informazioni
sulla lunghezza dei cavi Hypernet e per i codici dei componenti, consultare la sezione
Elenco componenti.
Interfaccia LAN
L’interfaccia LAN RJ-45 consente di connettere l’EDGE Pro HyPath CNC a una rete LAN per scaricare i componenti
e utilizzare la funzionalità di Remote Help. Per informazioni sulla lunghezza dei cavi LAN e per i codici dei componenti,
consultare la sezione
Elenco componenti.
Per ulteriori informazioni su come impostare il CNC per la comunicazione via LAN, consultare il
Manuale di installazione
e configurazione del software Phoenix, serie V9 (806410).
Interfaccia USB
La porta USB 2.0 disponibile sul retro dell’EDGE Pro HyPath CNC, analogamente a quella sulla consolle dell’operatore,
può essere utilizzata per caricare programmi o per collegare una tastiera o un mouse USB.
Porte seriali
Le due porte seriali RS-232/RS-422 sul retro dell’EDGE Pro HyPath CNC sono configurabili e accolgono connettori
D-sub a 9 piedini. La velocità di trasmissione raggiunge i 115K Baud. Entrambe le porte sono preconfigurate per
RS-422 per impostazione predefinita. Per ulteriori informazioni, consultare la sezione
Scheda isolamento seriale e utility
(141307) a pagina 85.
Antenne wireless
Le antenne wireless sul retro dell’ EDGE Pro HyPath CNC sono collegate alla scheda di rete wireless (141223). La
scheda wireless è conforme agli standard 802.11N e 802.11G e supporta la connessione alle reti wireless G o N LAN.
Fornisce prestazioni di connettività wireless di livello G o superiori per il download dei componenti, Remote Help o altre
attività di rete. Per informazioni su come connettere il CNC a una rete wireless, consultare la sezione
Networking del
Manuale di installazione e configurazione del software Phoenix, serie V9 (806410).
