104 EDGE Pro HyPath CNC Manuale di istruzione 807624
4 – Manutenzione e diagnostica
Scheda 24 I/O (141070)
Scheda 24 I/O (141070)

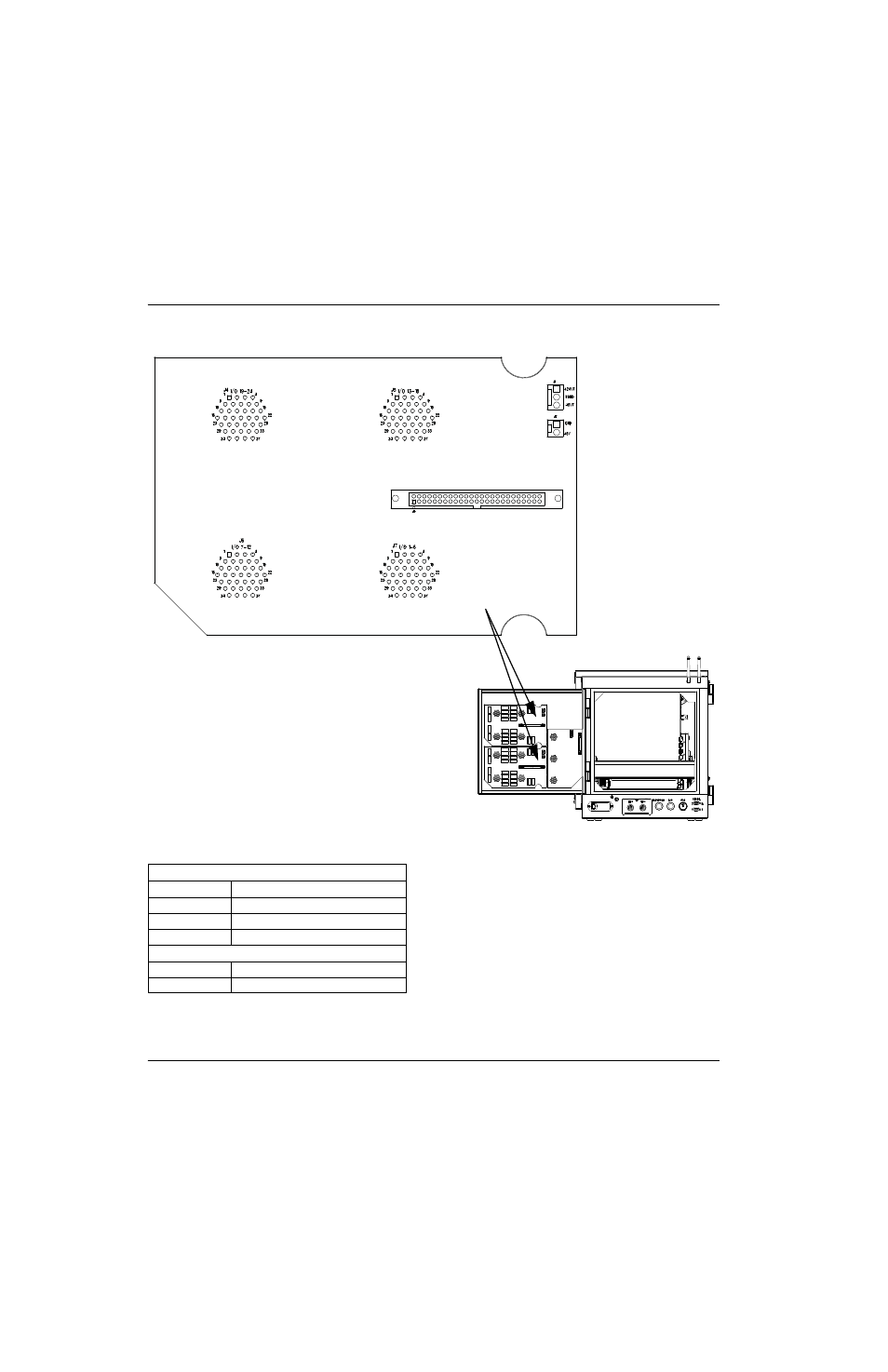

Figura 38 Scheda 24 I/O
Tabella 14 Piedinatura per J1 e J2
J1 – Dalla scheda di distribuzione di potenza
N. piedini Segnale
1 +24 V
2 Messa a terra campo
3 +5 V
J2 – Dalla scheda di distribuzione di potenza
1 Messa a terra
2 +5 V
J4 I/O 19 – 24 J5 I/O 13 – 8
J6 I/O 7 – 12 J7 I/O 1 – 6
J3 Da e verso le schede MCC a 4 assi e isolamento seriale
J1 Dalla scheda di distribuzione
di potenza
J2 Dalla scheda di distribuzione
di potenza
