Costruire il panino gel e inserirlo caster
1
Preparare il caster e morsetti
Posizionare la livella a bolla nel centro caster e
regolare i piedini di livellamento. Allentare tutte le
viti di serraggio e fare spazio per il panino facendo
scorrere le piastre di pressione verso le viti.
2
Costruisci ogni sandwich gel
Per ogni sandwich, scegliere tra due lastre di vetro
perfettamente puliti unchipped e due distanziali. Lay
una piastra su una superficie piana, porre le Mate
Spacer guida distanziale posizionamento sulla piastra
(lato largo nella parte superiore della piastra), inserire
un distanziatore lungo ogni bordo, e porre la seconda
piastra di vetro.
3
Fissare il panino con morsetti
Inserire un morsetto alla volta lungo i lati a sandwich.
Serrare una vite su ogni morsetto, impostare il panino
in posizione verticale su una superficie piana, e
allentare la vite per allineare lo stack. Fare molta
attenzione ad allineare per garantire la tenuta. Serrare
tutte le viti. Rimuovere il distanziale-Mate.
bordi a sandwich sia
superiore e inferiore
deve essere allineato
con le creste di
guida del morsetto.
bar di
pressione

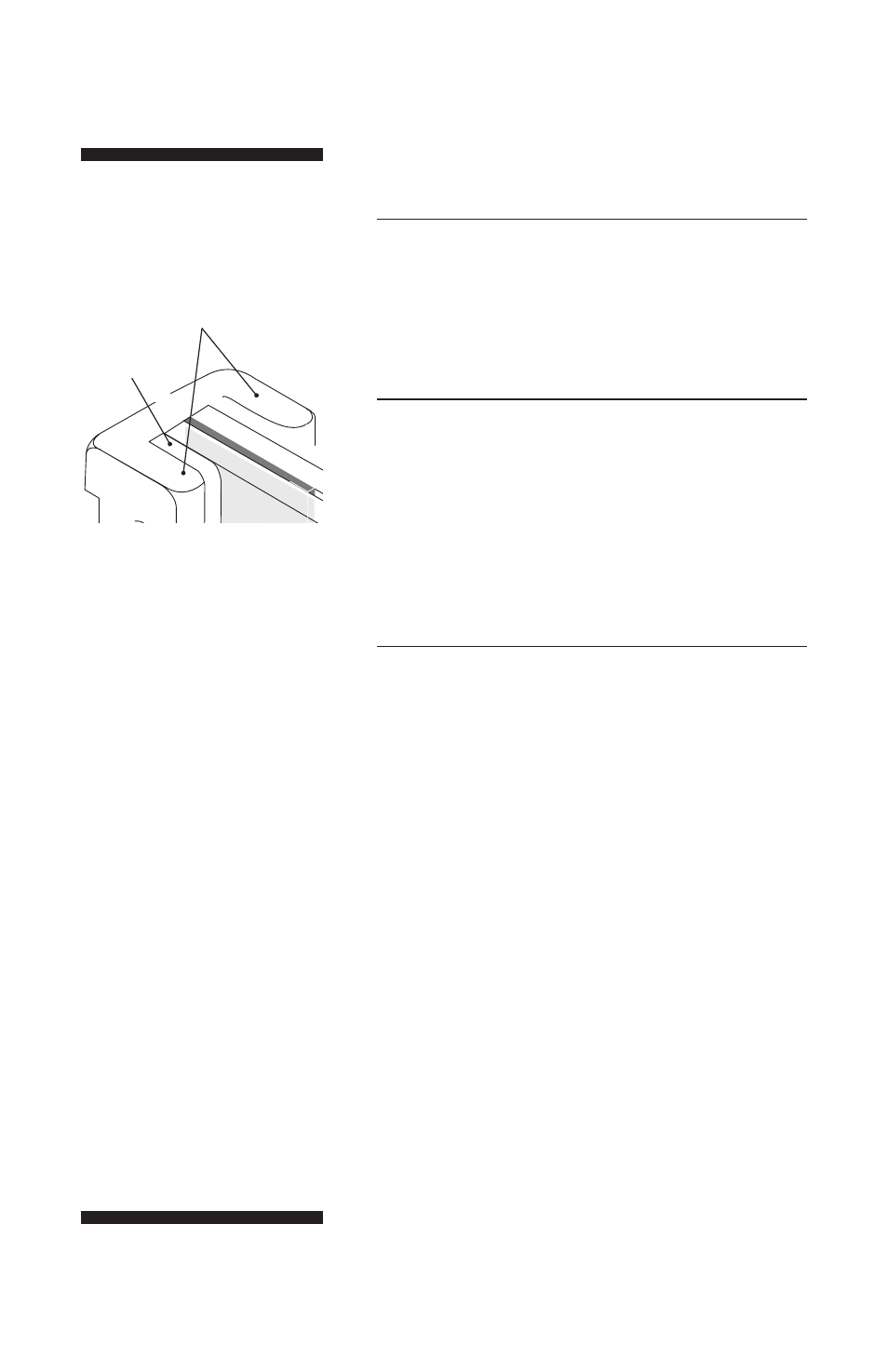

Fig 2. Sandwich di montaggio.
Ispezionare lastre di vetro per il
nick. Utilizzare solo le piastre
unchipped per evitare perdite.
Suggerimento: Usare la base
di colata per tenere il panino
durante l’allineamento.
Rimuovere la guarnizione
lamellare dalla culla e,
invece di impostare il panino
in posizione verticale su una
superficie piana, è messo in
culla casting.
