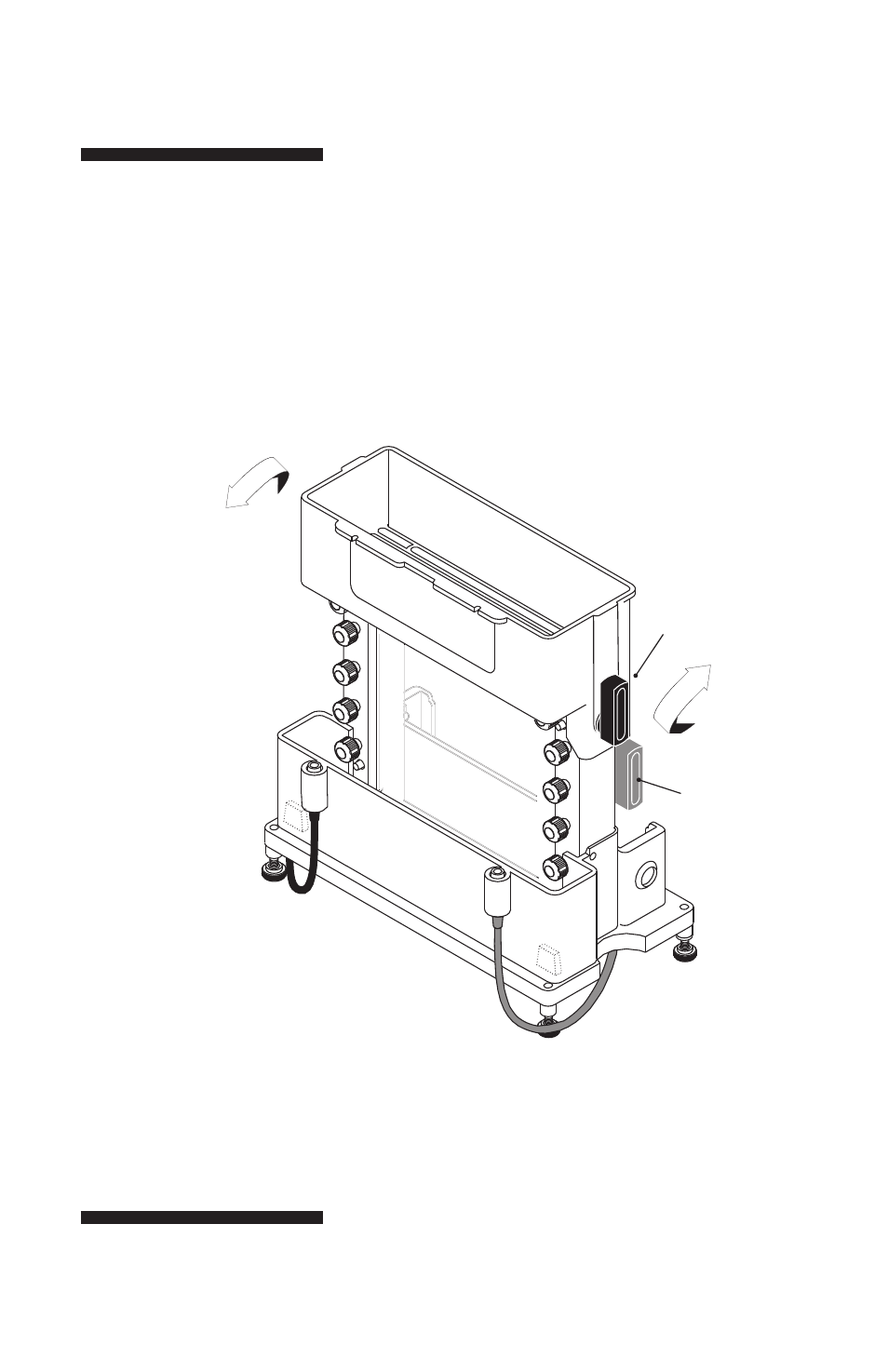

Fig 7. Superiore di montaggio
della camera buffer: primo posto
la camera superiore sul gruppo
sandwich, quindi inserire le
camme nei fori a camme, cresta
(breve termine) verso il basso. Per
assicurare l’assemblaggio, ruotare
le camme a 180° in modo che la
cresta punti up (non mostrato).
posizione
finale di
serraggio
camma posizione
di partenza
