IT
7
T
5.4 COLLEGAMENTO ELETTRICO
Il collegamento elettrico della macchina deve essere effettuato solo tramite una
presa con contatto a terra installata secondo le istruzioni. Il collegamento deve
corrispondere alle norme legali in vigore e alle norme supplementari dell’azienda
elettrica competente.
L’indicazione della tensione indicata nei dati tecnici deve corrispondere alla tensione
di rete del luogo d’installazione.
Per il dimensionamento della presa di corrente, riferitevi alla targhetta dati.
Qualora l’apparecchio sia sprovvisto di spina, l’allacciamento alla rete elettrica deve essere
realizzato installando un interruttore direttamente connesso ai morsetti di alimentazione. Tale in-
terruttore deve consentire la disconnessione onnipolare nelle condizioni di sovracategoria 3.
3
LA2505-040

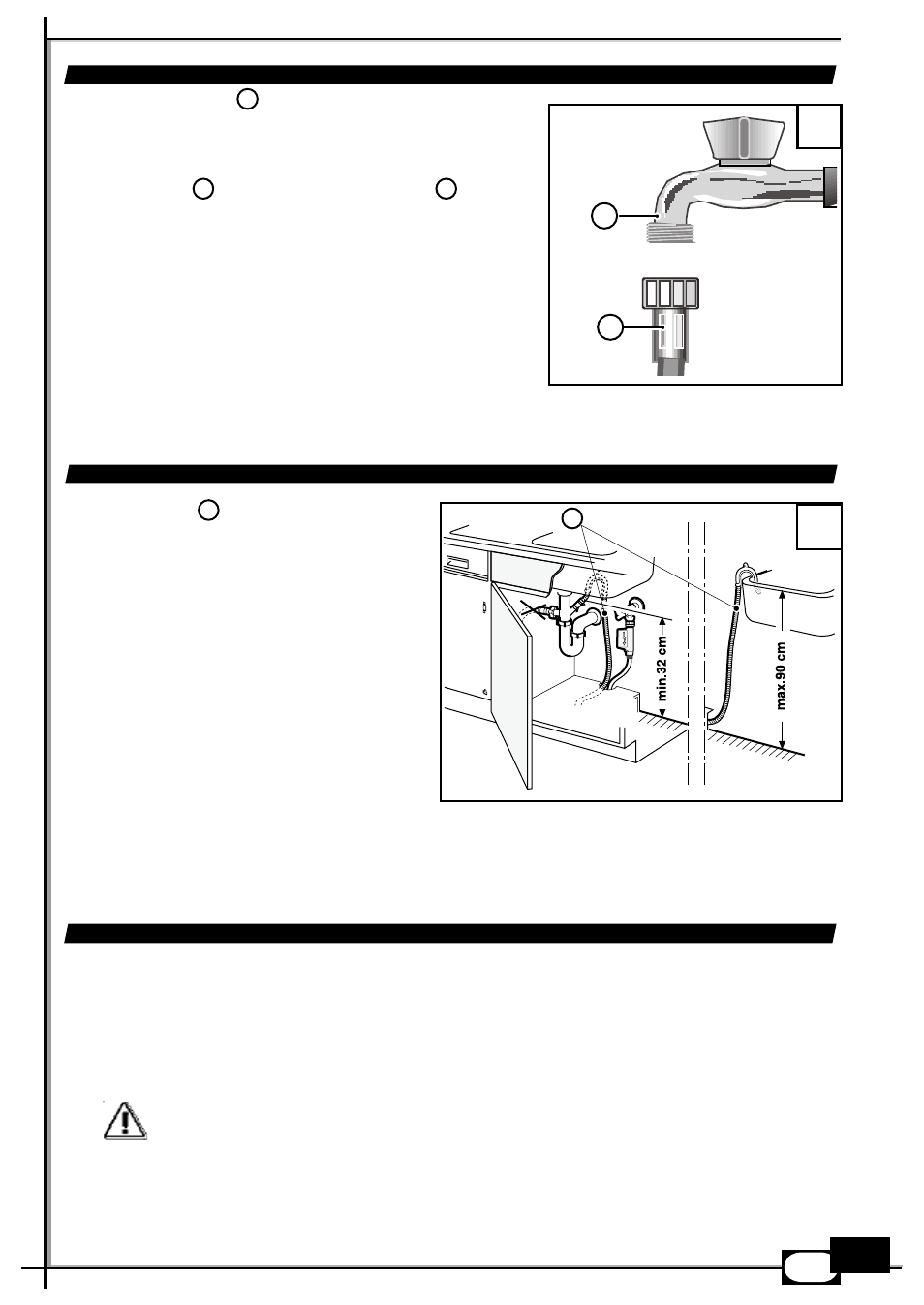

5.2 COLLEGAMENTO IDRAULICO
Il tubo d’entrata acqua in dotazione rende possibile il colle-
gamento a un rubinetto con attacco 3/4”.
Durante il montaggio devono essere rispettate le seguenti istru-
zioni:
• Avvitare il tubo al rubinetto dell’acqua fredda .
• Se la lavastoviglie viene collegata a tubazioni nuove o rimaste
inutilizzate per molto tempo, è consigliabile far scorrere l’acqua
per alcuni minuti prima di allacciare il tubo di alimentazione.
In tal modo si evita che depositi di sabbia, ruggine o sporcizia
vadano ad otturare il filtro sul tubo di alimentazione.
• Assicurarsi che la pressione nell’impianto idraulico sia entro i
valori limite indicati nei dati tecnici.
La lavastoviglie può essere collegata alla conduttura dell’acqua
fredda ma non a quella dell’acqua calda.
• L’apparecchio va collegato alla rete idrica tramite set di
tubi nuovi, si consiglia di non riutilizzare i vecchi tubi già
adoperati in precedenza.
• Fare attenzione che i tubi non abbiano pieghe eccessive
o strozzature.
C
A
5.3 COLLEGAMENTO PER LO SCARICO LISCIvIA
C
C A
4
- Un eventuale prolungamento del tubo di scarico non deve superare la lunghezza di 1 metro e deve
avere lo stesso diametro interno; inoltre l’altezza massima in cui può essere sistemata l’estremità
libera deve essere ridotta da 90 cm. a 50 cm.;
- Nel caso di una conduttura di scarico, il diametro interno deve essere non inferiore a 4 cm.
T Il tubo di scarico in dotazione deve essere
agganciato con la parte estrema ricurva al bordo
di un lavello o una conduttura di scarico.
E’ opportuno predisporre un sifone antiodore.
Durante il montaggio é necessario osservare le
seguenti precauzioni:
- Il tubo di scarico non deve essere piegato per
non causare strozzature;
- L’estremità del tubo in relazione al piano di ap-
poggio della lavastoviglie (fig. 4) deve essere
sistemata ad un’altezza compresa fra 32 cm
e 90 cm.
- In nessun caso l’estremità del tubo deve es-
sere immersa nell’acqua;
