Uscita analogica M2400 Sistema Lightbus II/O Beckhoff
Data : 12.7.95 Versione: 2.0 pagina 9 di 15
Sbloccaggio delle uscite analogiche

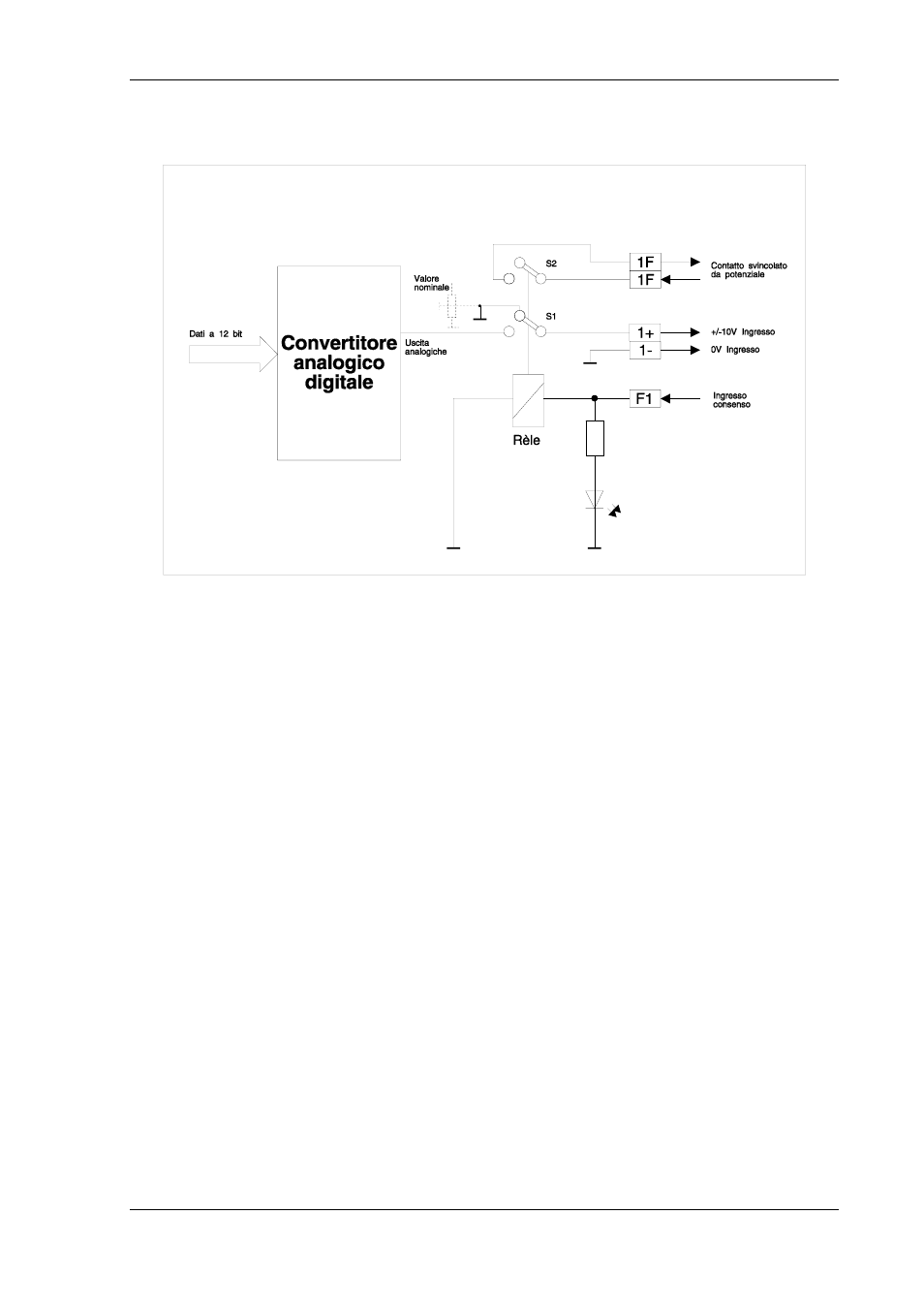

Schema di principio : sbloccaggio delle uscite analogiche
Per poter derivare le tensioni di uscita del DAC sui terminali (spina X20), occorre pilotare il
relè appartenente di volta in volta al rispettivo canale, applicando 24 V DC. al suo ingresso F1
.. F4 (consenso, spina X22).
Fino a quando l’“ ingresso di consenso“ non è attivato, sull’uscita sono applicati a scelta 0V
oppure un valore richiesto nel campo -1V a +1V regolabile con un potenziometro trimmer.
Il pilotaggio può aver luogo anche attraverso una delle uscite digitali, se questa è collegata
all’ingresso del relè.
Sui terminali 1F, 2F, 3F e 4F (spina X20) per ogni uscita vi è un contatto svincolato da
potenziale per il collegamento di fili di sense (I
max
=100 mA U
max
=24V).
