M2400 Uscita analogica Sistema Lightbus II/O Beckhoff
Pagina 8 di 15 Versione : 2.0 Data : 12.7.95
L’interruttore DIP per i port D0 e D1 (uscita analogica) deve assolutamente trovarsi in
posizione 'ON', per consentire che i canali analogici funzionino come uscite.
ATTENZIONE:
per tutti i port D2 e D3 vale quanto segue: nella configurazione del port
come ingresso (posizione ’OFF’ degli interruttori) tutti e 8 gli IC driver
di uscita del rispettivo port vanno rimossi. Se gli IC driver di uscita non
sono stati rimossi, il port non è in grado di funzionare come ingresso,
tuttavia il modulo non subirà danni.

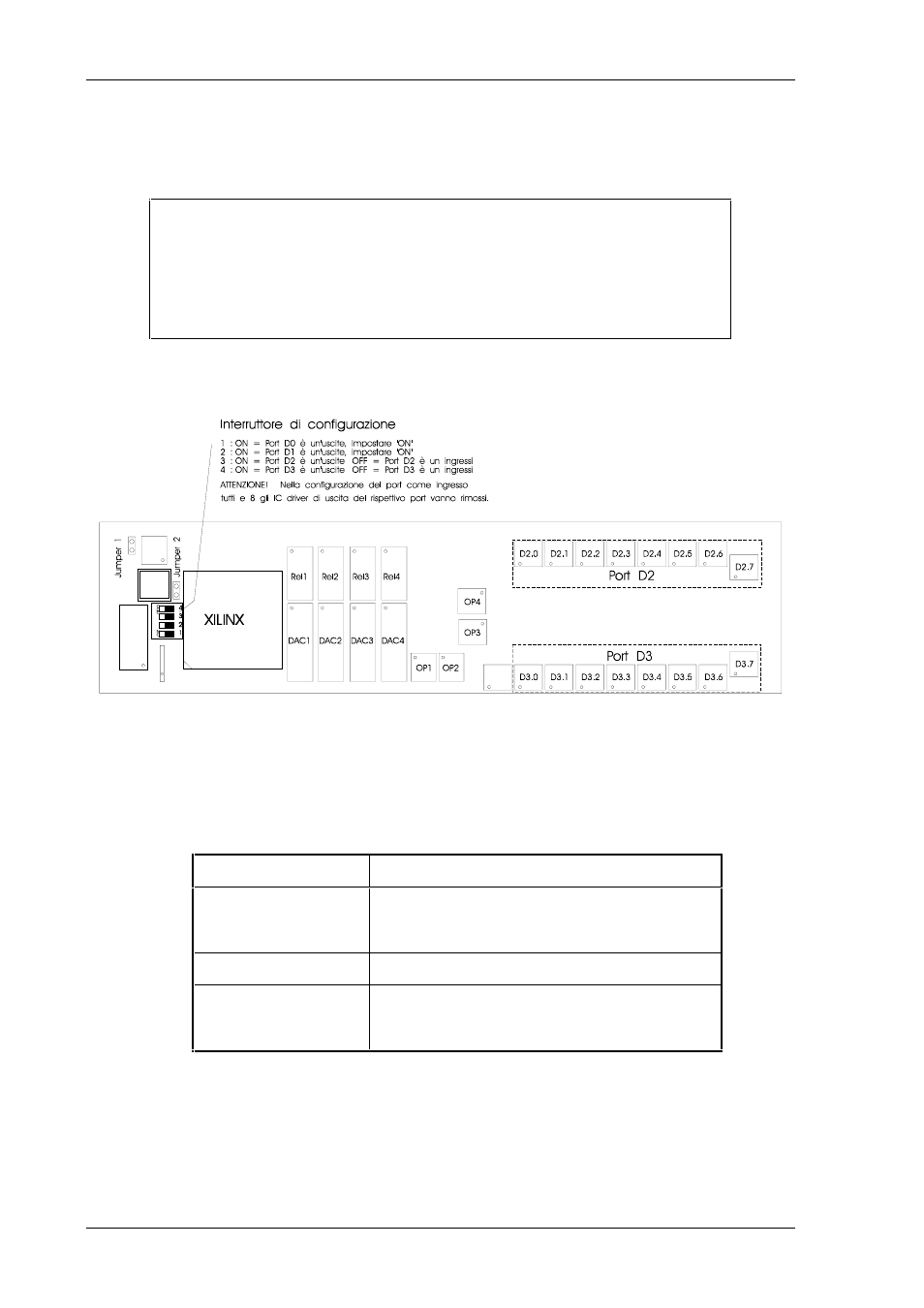

Vista della scheda XILINX del modulo M2400
Con i jumper da 1 a 2 sono possibili le seguenti configurazioni del modulo
Jumper 1 Watchdog ON / OFF
Se il jumper è inserito, la funzione di sicurezza
'Watchdog' è disinserita. Ciò significa, che in caso di
errore, uscite settate non vengono disinserite.
Jumper 2 Latch ON / OFF
Nell’impostazione standard il jumper è inserito. Ciò
significa che i segnali di ingresso vengono letti solo
una volta ogni 6,8 ms, altrimenti permanentemente.
