1. Descrizione del funzionamento hardware

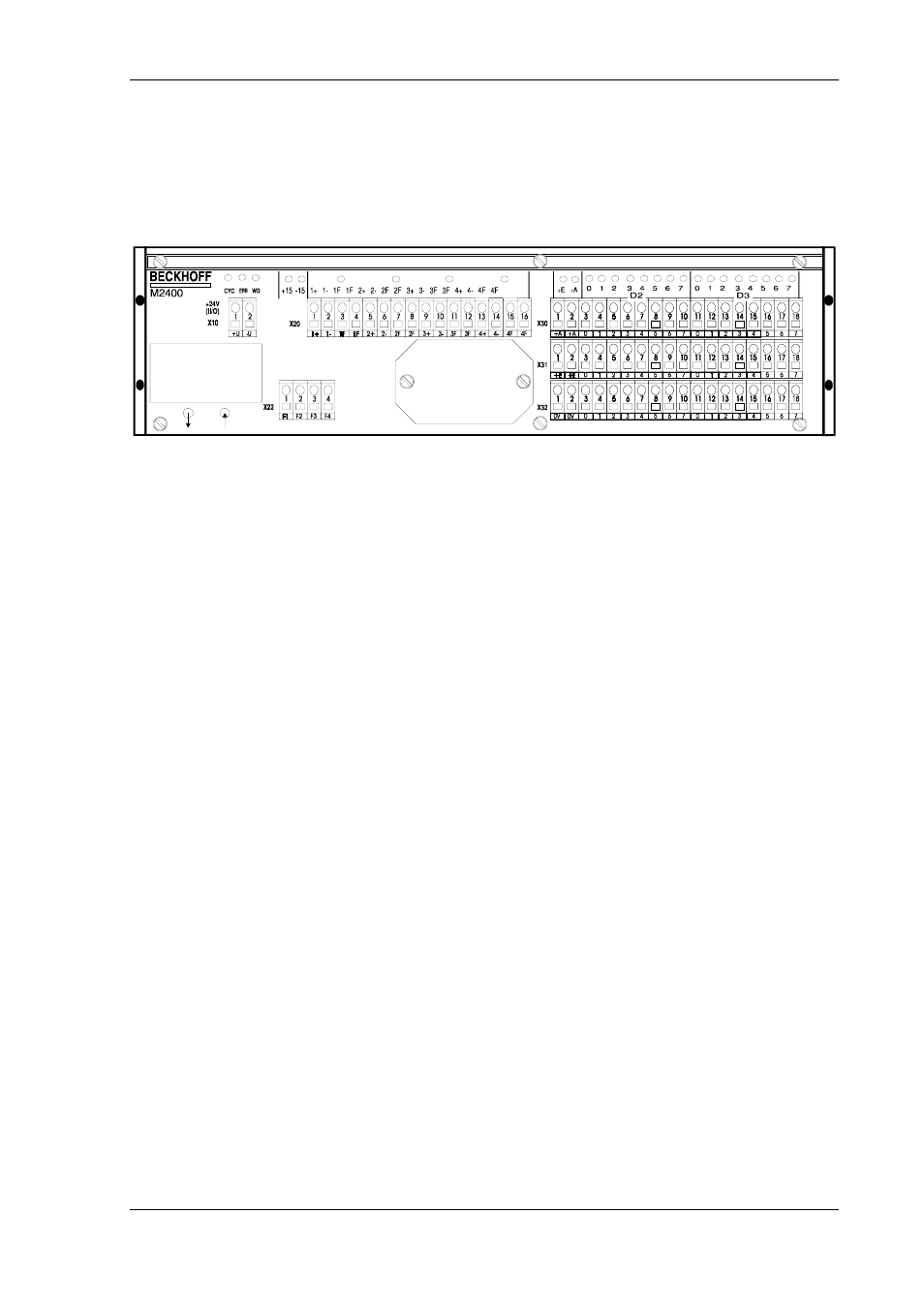

M2400
Generalità
Il modulo parallelo M2400 è un modulo di ingresso / uscita per il funzionamento nel sistema
Lightbus II/O con 16 ingressi / uscite standard a 24 V suddivisi in 2 ports da 8 bit e quattro
canali di uscita analogici.
Ogni ingresso / uscita è dotato di un LED che segnala lo stato momentaneo del segnale. Sono
inoltre montati tre LED diagnostici per il Lightbus II/O.
LD1
IL LED verde 'CYCLE' viene acceso mediante il bit di start di ogni telegramma e
spento di nuovo mediante il bit di stop di ogni telegramma.
LD2
Il LED rosso 'ERROR' viene acceso dopo il riconoscimento di un telegramma
errato (checksum, frame) e spento di nuovo dopo il passaggio di tre telegrammi
giusti consecutivi (checksum, frame).
LD3
Il LED verde 'Watchdog' viene acceso da un telegramma di scrittura valido con
indirizzo coincidente. Se nei 100 ms seguenti non viene riconosciuto nessun
ulteriore telegramma con le proprietà specificate sopra, un componente
indipendente sul modulo disinserisce tutte le uscite.
Per motivi di sicurezza in caso di errore tutte le uscite vengono disinserite.
