PROVA DI FUNZIONAMENTO
Questa prova verifica il funzionamento dei moduli AVC63-12 e AVC125-10. La Tabella 2 elenca ogni modello di
regolatore e la corrispondente tensione e frequenza di prova.
Per provare il funzionamento del regolatore, attenersi alla seguente procedura.
1. Collegare il regolatore conformemente alla Figura 10 e applicare le opportune tensioni.
2. Ruotare la vite di regolazione VLT ADJ in senso antiorario fino in fondo. Verificare che la spia sia spenta.
3. Ruotare la vite di regolazione VLT ADJ in senso orario.
Verificare che la spia si accenda.
4. Ruotare la vite di regolazione finché la spia non si spegne.
Tabella 2. Tensione e frequenza di prova
Modello
Ingresso
Potenza
Rilevamento
Vca Hz
AVC63-12A1 120 120 50/60
AVC63-12A2 120 120 400
AVC63-12B1 120 240 50/60
AVC63-12B2 120 240 400
AVC125-10A1 240 120 50/60
AVC125-10A2 240 120 400
AVC125-10B1 240 240 50/60
AVC125-10B2 240 240 400
Se si ottengono i risultati indicati sopra, il funzionamento del regolatore è soddisfacente. Tuttavia, occorre
valutare la stabilità con generatore e regolatore in funzione.

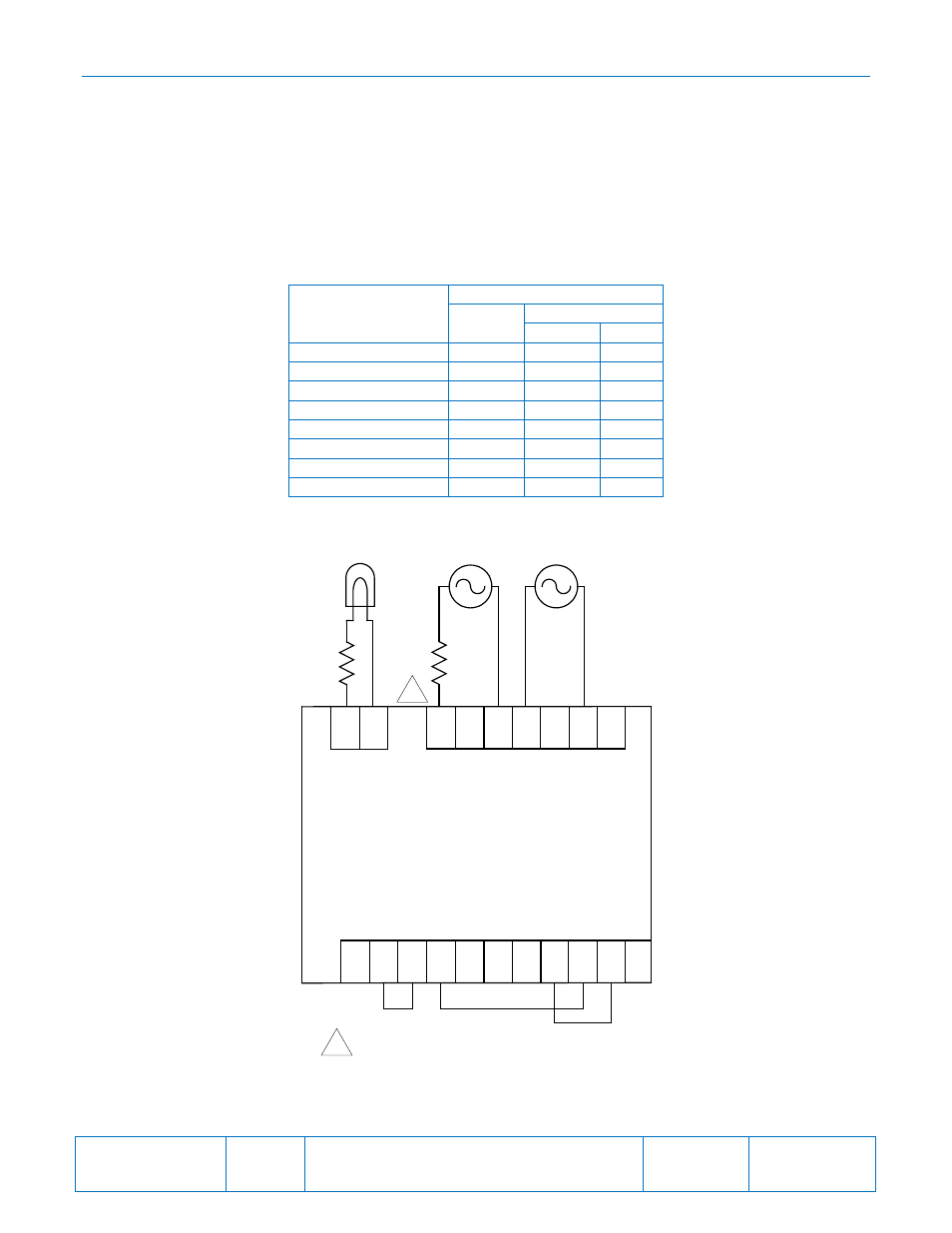

Figura 10. Configurazione della prova
F1 F2 26 30 20 22
AVC63-12 or AVC125-10
D
2
5
9
0
-3
3
0
3
-2
4
-0
6
10
ohms
Input
Power
100 W
Lamp
24 28
2 3 5 6 6a 7 8 5a 9 4
CH
GND
Sensing
Voltage
20
ohms
1
1 A wire-wound resistor with a minimum
power rating of 15 W should be used.
