Limitatore di eccitazione
Il modulo Basler EL 200 offre una limitazione iniziale ad azione rapida della corrente di campo in corrispondenza
di un livello definito dall'utente. Una volta che la corrente di campo cambia fino al livello selezionato, il modulo EL
200 trasmette un segnale al regolatore per cambiare il livello di eccitazione.
Controllo var/fattore di potenza
Questa opzione permette ai moduli AVC63-12 e AVC125-10 di regolare i var e il fattore di potenza mentre il
generatore è collegato a un bus infinito o di utilità. Il modulo Basler SCP 250 trasmette un segnale in c.c. ai
morsetti 2 e 3 del regolatore, per correggere i var o il fattore di potenza. Figura 9 illustra l'interconnessione tra
regolatore ed SCP 250.

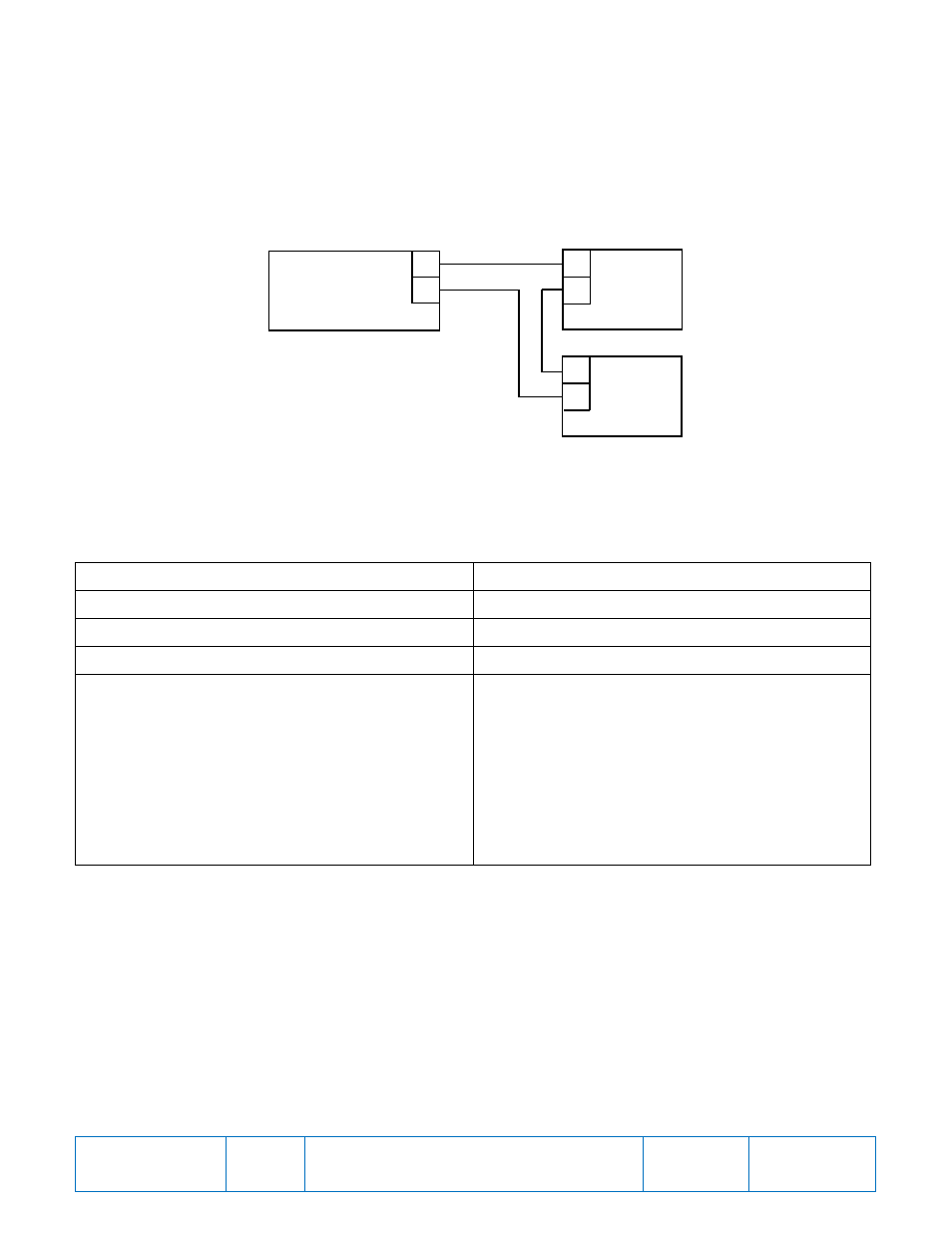

Figura 9. Interconnessione con il modulo EL 200 ed SCP 250
Part of AVC63-12 or AVC125-10 Parte dei moduli AVC63-12 o AVC125-10
P0009-25 08-15-05 P0009-25 08-15-05
Part of EL200 Parte del modulo EL200
Part of SCP250 Parte del modulo SCP250
AVC units may be connected to either the EL 200 or
the SCP 250 using the terminals as shown in place of
this series interconnection manuals for more
information.
When the AVC receives a positive voltage (terminal 2
positive, terminal 3 negative) at the Accessory input,
the setpoint decreases. A negative voltage (terminal 2
negative, terminal 3 positive) at the Accessory input
increases the setpoint. Le unità AVC possono essere collegate al modulo EL
200 o al modulo SCP 250 utilizzando i morsetti, come
illustrato al posto di questa interconnessione in serie.
Per ulteriori informazioni, consultare i manuali
dell'unità.
Quando l'unità AVC riceve una tensione (morsetto 2
positivo, morsetto 3 negativo) sull'ingresso accessorio,
il setpoint diminuisce. Una tensione negativa (morsetto
2 negativo, morsetto 3 positivo) sull'ingresso
accessorio aumenta il setpoint.
Sistema di amplificazione della corrente
Con l'opzione CBS 212, se la tensione di uscita del generatore scende al di sotto del punto di lavoro preimpostato
a causa di un cortocircuito o dell'avvio di un motore di grandi dimensioni, il modulo CBS 212 fornisce la massima
amplificazione di corrente all'eccitatore del generatore finché la tensione non torna a un livello superiore al punto
di lavoro.
Regolazione della tensione manuale
L'unità Basler MVC-112 mette a disposizione un metodo per controllare manualmente l'uscita del generatore
durante l'avviamento e la messa in funzione del generatore o nell'improbabile eventualità di un guasto al
regolatore. Il modello MVC-112 è idoneo per l'uso con il regolatore di tensione AVC63-12 o AVC125-10.
L
C 2
3 Part of
AVC63-12
or
AVC125-10
Part of
EL200
A
C Part of
SCP250
AVC units may be connected to either the
EL 200 or the SCP 250 using the
terminals as shown in place of this series
interconnection. See the unit instruction
manuals for more information.
When the AVC receives a positive voltage
(terminal 2 positive, terminal 3 negative)
at the Accessory input, the setpoint
decreases. A negative voltage (terminal 2
negative, terminal 3 positive) at the
Accessory input increases the setpoint.
P0009-25
08-15-05
