Manual de instrucciones CIR-e³ 31 de 56

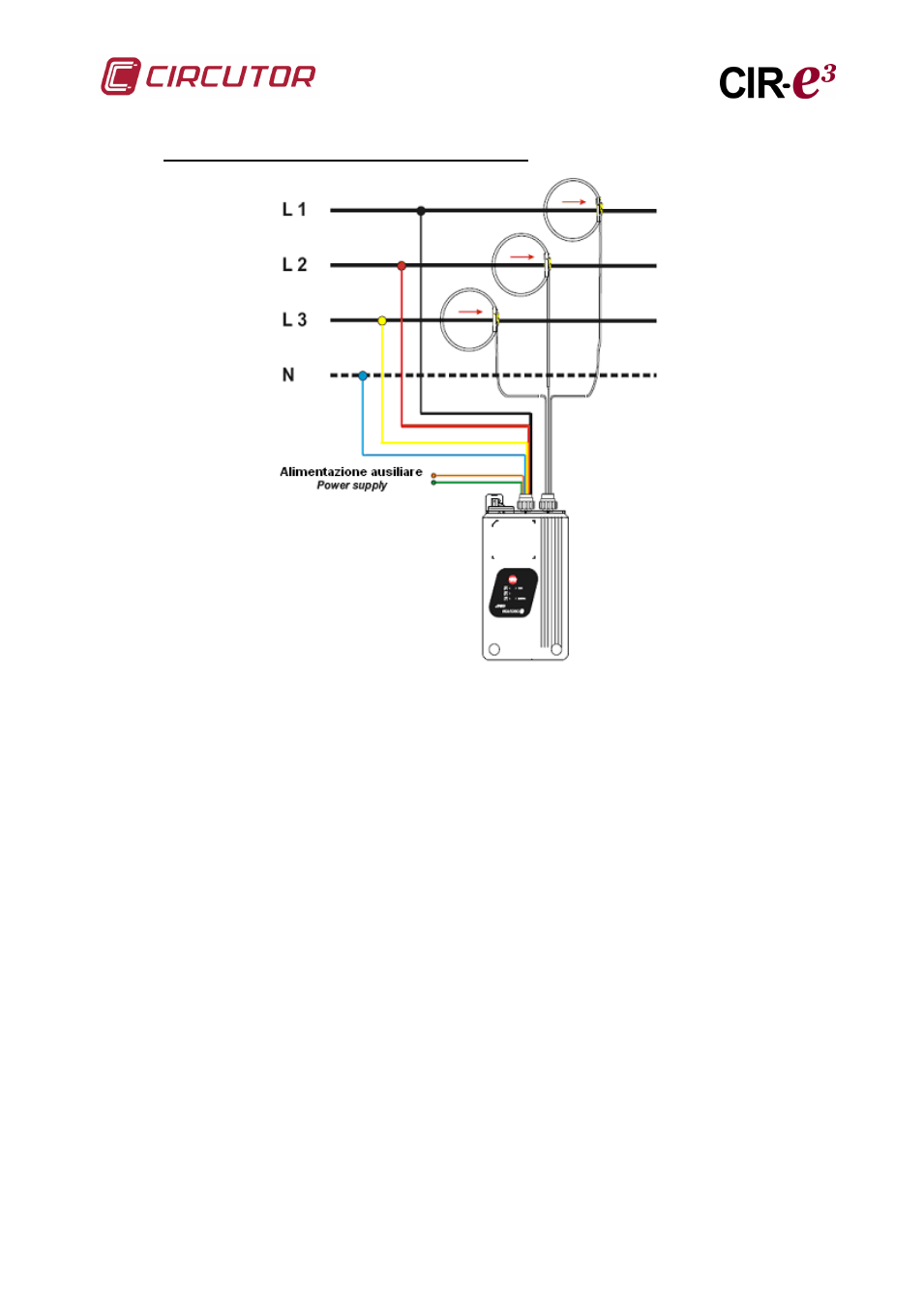

6.5.1.3 Diagramma di collegamento trifase (4 fili)
Dopo che l’utente ha alimentato l’analizzatore, se vi sono collegate pinze flessibili, si deve
procedere a configurare la scala scelta per realizzare la registrazione dei dati. La
procedura di selezione delle scale nel dispositivo viene spiegata nel successivo paragrafo
del manuale.
6.5.2 SELEZIONE DI SCALA IN PINZE FLESSIBILI
Dopo aver inserito i connettori di tensione e aver alimentato il dispositivo, questo accende
il led POWER, cerca e riconosce i sensori di corrente collegati. Nel caso in cui si siano
collegati sensori di corrente flessibili, cioè, con più di una scala configurabile per la
misurazione del valore di corrente, l’utente deve procedere a selezionare la scala più
adatta per realizzare la misurazione, in base alla corrente nominale di ognuna delle linee
che si desidera misurare.
A titolo di esempio, se la linea in cui si desidera realizzare la misurazione ha una corrente
nominale di 150 Ampere, la scala più corretta per misurare questo valore nominale di
corrente è la scala inferiore L1/sc1 che, nel caso di pinze flessibili E-FLEX 54, corrisponde
al fondo della scala da 200 Ampere. Tuttavia, se la linea in cui si realizza la misurazione
ha una corrente nominale di per esempio 3000 Ampere, l’utente deve selezionare la scala
superiore L3/sc3 che corrisponde al fondo della scala da 20.000 Ampere.
Prima di spiegare nel dettaglio la procedura di selezione di scala si allega una tabella con
le caratteristiche del modello di sensore di corrente flessibile modello E-FLEX da 54
centimetri che si allega al dispositivo.
