12 de 56 Manual de instrucciones CIR-e³

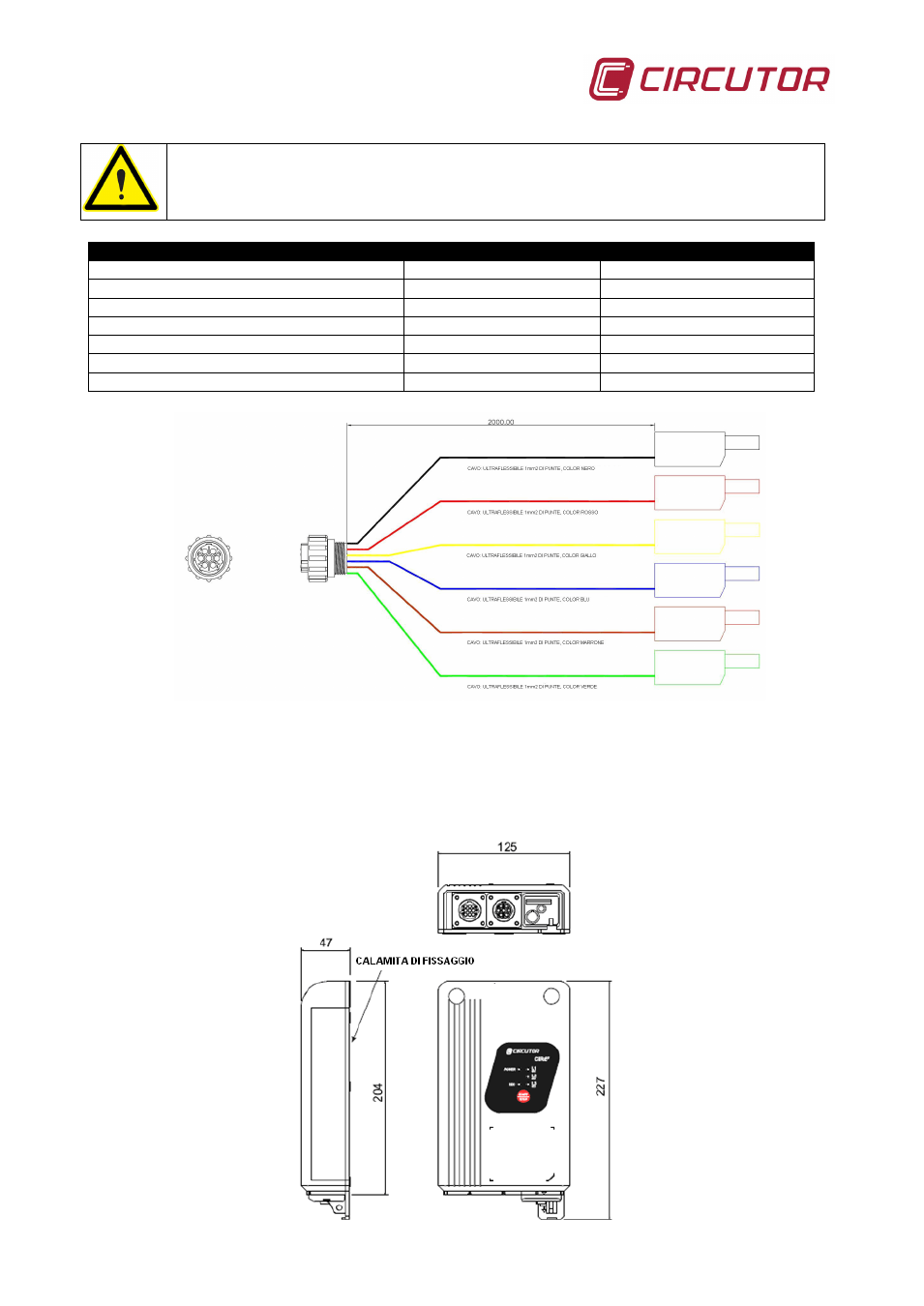

I colori di tensione delle fasi possono cambiare in base alla combinazione di colori
scelta nel codice del dispositivo. Nella seguente tabella vengono mostrati i riferimenti
per ogni fase dei vari colori.
FASE EUROPEO RYBLB
Fase di riferimento Colore del cavo Colore del cavo
(L 1) FASE 1 NERO ROSSO
(L 2) FASE 2 ROSSO GIALLO
(L 3) FASE 3 GIALLO BLU
(N) NEUTRO BLU NERO
Alimentazione ausiliare MARRONE MARRONE
Alimentazione ausiliare VERDE VERDE
4.2 CARATTERISTICHE MECCANICHE
L’analizzatore CIR-e³ è stato particolarmente progettato per permettere la sua istallazione in luoghi
con spazio ridotto. In modo particolare, scatole a doppio isolamento in cui si istallano contatori a
fatturazione di tipo monofase o trifase. Le dimensioni esterne in millimetri sono:
