SRP-350/352plusIII
Ver. 1.03 - 9 -

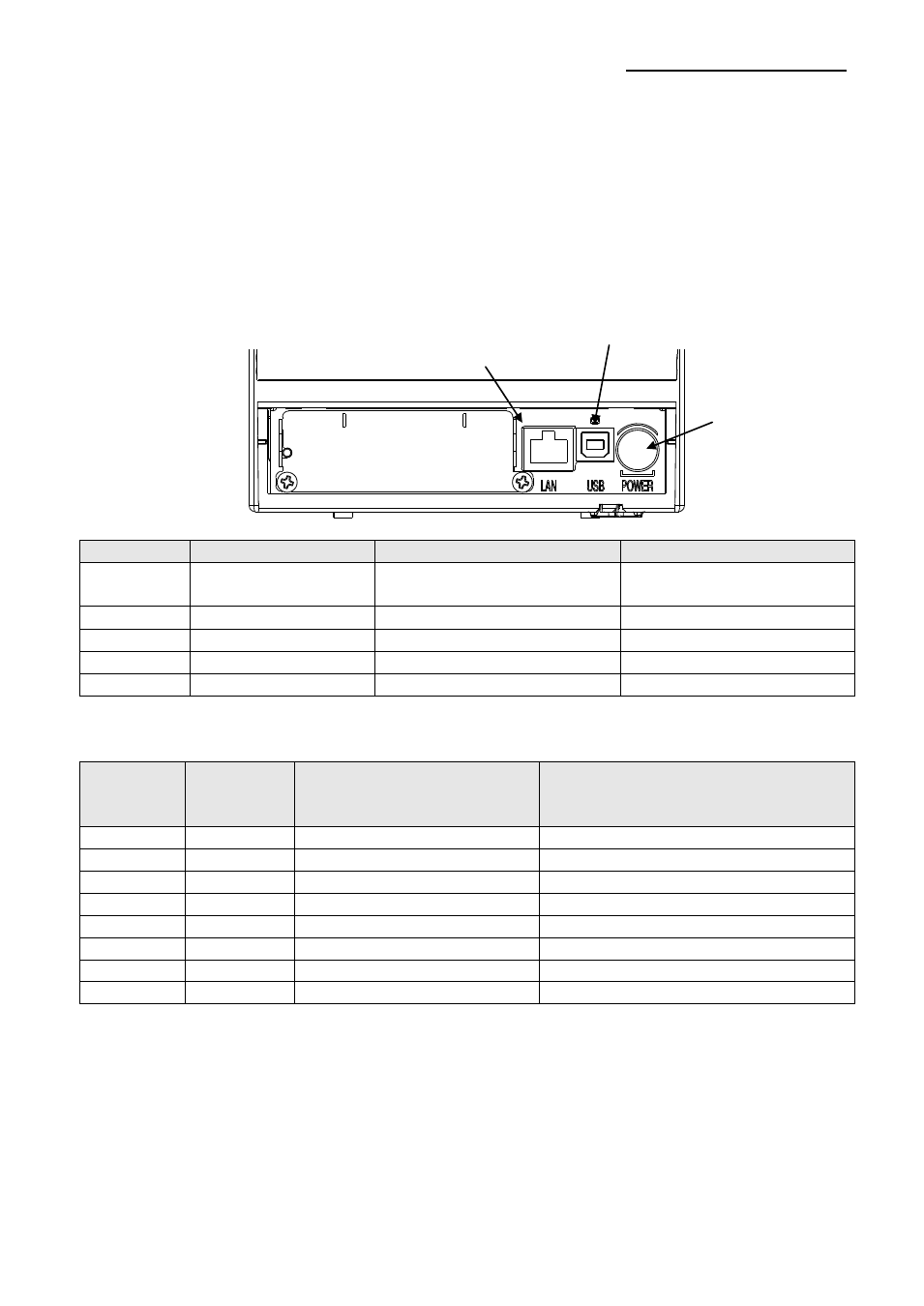

1-2 Interfaccia
Connettere la stampante al computer centrale usando il cavo d'interfaccia adatto conforme
alle specifiche dell'interfaccia. Il cassetto che dev'essere utilizzato con la stampante
dovrebbe soddisfare le specifiche della stampante.
※ Attenzione
Prima di collegare qualsiasi cavo, accertarsi che sia la stampante che il computer cen
trale siano spenti.
1-2-1 Interfaccia USB
No. Nome del segnale Designazione (Colore) Funzione
Shell Schermo Cavo di scarico
Messa a terra
dell‘involucro
1 VBUS ROSSO Alimentazione dell’host
2 D- BIANCO Linea dei dati (D-)
3 D+ VERDE Linea dei dati (D+)
4 GND NERO Messa a terra del segnale
1-2-2 Interfaccia Ethernet
Numero
della
Stampante
Nome del
segnale
Colore Funzione
1 TD+ BIANCO ARANCIONE Transmissione +
2 TD- ARANCIONE Transmissione -
3 TCT BIANCO-VERDE Ricezione +
4 NC BLU
5 NC BIANCO BLU
6 RCT VERDE Ricezione -
7 RD+ BIANCO MARRONE
8 RD- MARRONE
* Le informazioni dell'IP e MAC possono essere ottenute dall'auto-test. Fare riferimento al
Manuale dell'Utente Ethernet che è disponibile dal sito BIXOLON per maggiori
informazioni.
Connettore USB
Connettore di ali
mentazione
Connettore Ethernet
