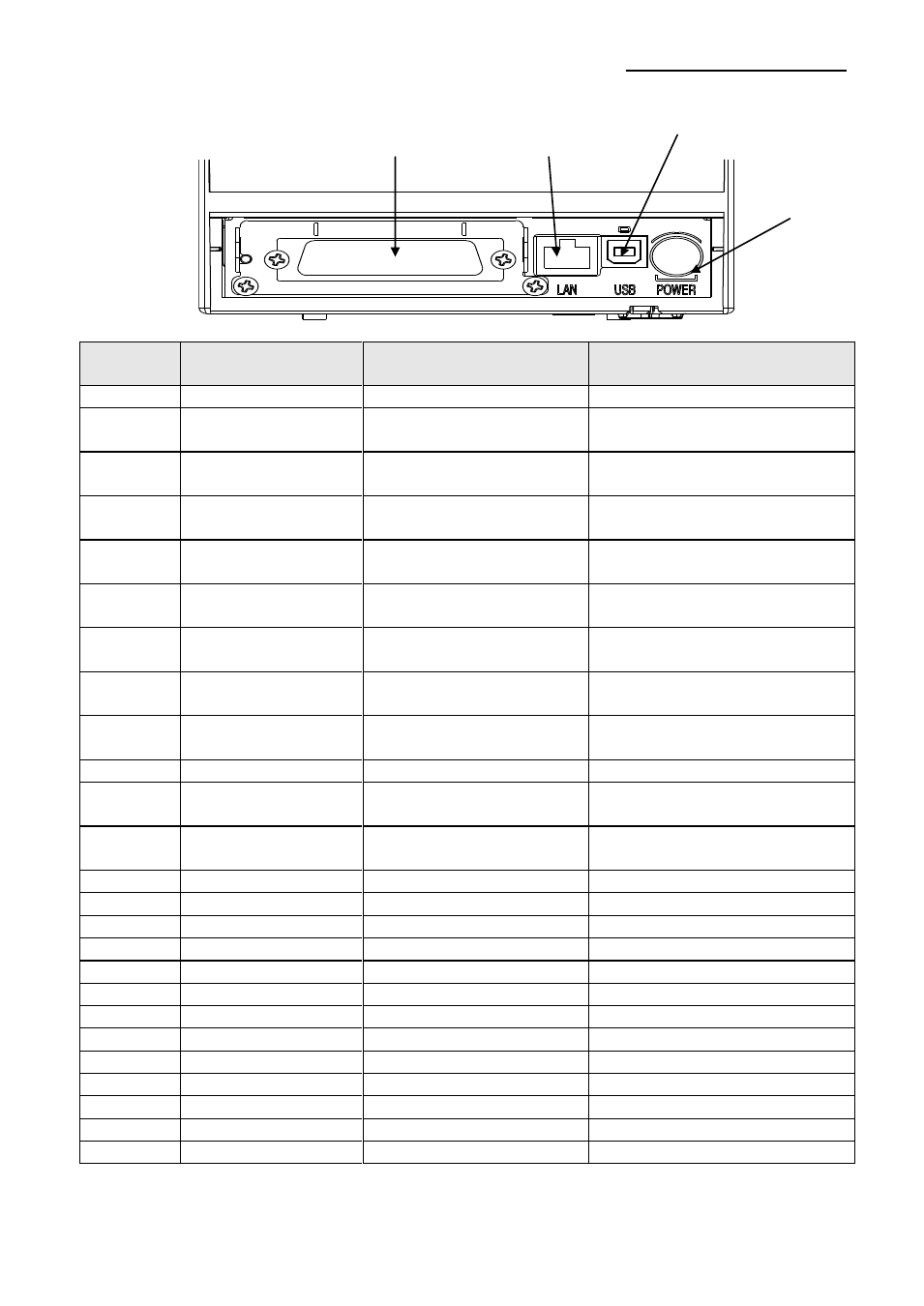

1-2-4 Interfaccia parallela(IEEE1284)
Numero
del pin
Fonte Modalità di compatibilità Modalità di mezzo byte
1 Computer centrale nStrobe HostClk
2
Computer
centrale/Stampante
Dati 0 (LSB) -
3
Computer
centrale/Stampante
Dati 1 -
4
Computer
centrale/Stampante
Dati 2 -
5
Computer
centrale/Stampante
Dati 3 -
6
Computer
centrale/Stampante
Dati 4 -
7
Computer
centrale/Stampante
Dati 5 -
8
Computer
centrale/Stampante
Dati 6 -
9
Computer
centrale/Stampante
Dati 7 (MSB) -
10 Stampante Nack PtrClk
11 Stampante Occupata
PtrBusy /Data3,7 (Stampante
occupata /Dati 3,7)
12 Stampante
Perror (Errore
stampante)
AckDataReq/Dati 2,6
13 Stampante Seleziona Xflag /Dati1,5
14 Computer centrale nAutoFd Computer centrale occupato
15 - NC NC
16 - GND GND
17 - FG FG
18 Stampante Logica H Logica H
19~30 - GND GND
31 Computer centrale nInit nInit
32 Stampante nFault nDataAvail /Dati 0,4
33 - GND ND
34 Stampante Stato_DK ND
35 Stampante +5V ND
36 Computer centrale nSelectIn 1284-Attivo
