SRP-350/352plusIII
Ver. 1.03 - 11 -

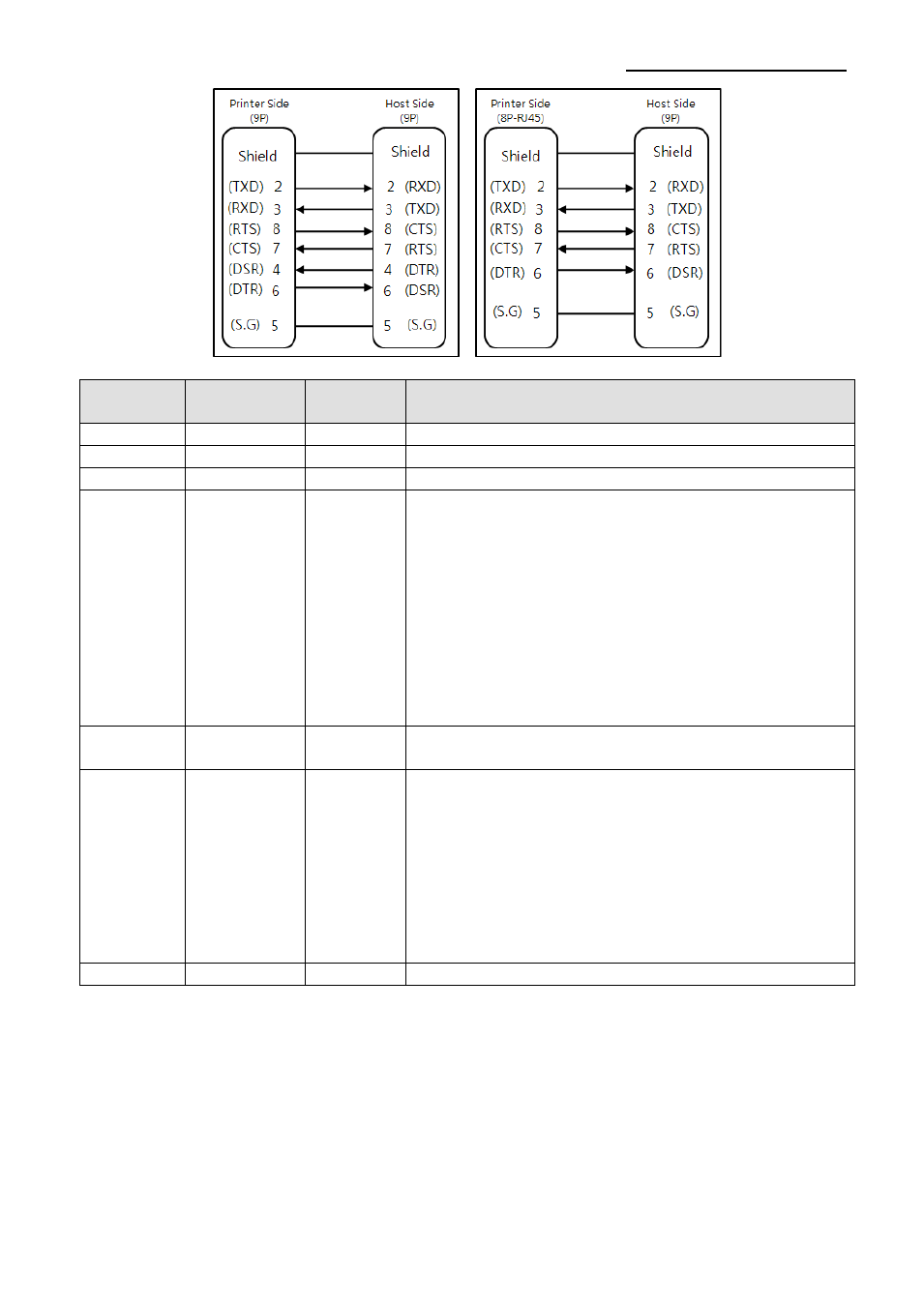

Numero
del pin
Nome del
segnale
Direzione Funzione
Principale Frame GND -
Messa a terra dell‘involucro
2 TXD Uscita Trasmissione dei dati
3 RXD Ingresso Ricezione dei dati
6 DSR Ingresso
Questo segnale indica se il computer centrale può
ricevere i dati (controllo di flusso hardware).
1) PUNTO (Logica 1): Il computer centrale può
ricevere dati.
2) SPAZIO (Logica 2): Il computer centrale non può
ricevere dati.
3) Dopo aver controllato il segnale della stampante,
trasmette dati al computer centrale.
4) Quando è selezionato il controllo del flusso
XON/XOFF, la stampante non conferma questo
segnale.
7
Segnale
GND
- Messa a terra del segnale
20 DTR Uscita
Questo segnale indica se la stampante funziona
oppure no (controllo di flusso hardware).
1) PUNTO (Logica 1): La stampante funziona.
2) SPAZIO (Logica 2): La stampante non funziona.
3) Dopo aver controllato il segnale della stampante,
trasmette dati al computer centrale.
4) Quando è selezionato il controllo del flusso
XON/XOFF, la stampante non conferma questo
segnale.
Protezione Frame GND -
Messa a terra dell‘involucro
