Collegamento dell’apparecchio 2 2
16
58
7
4

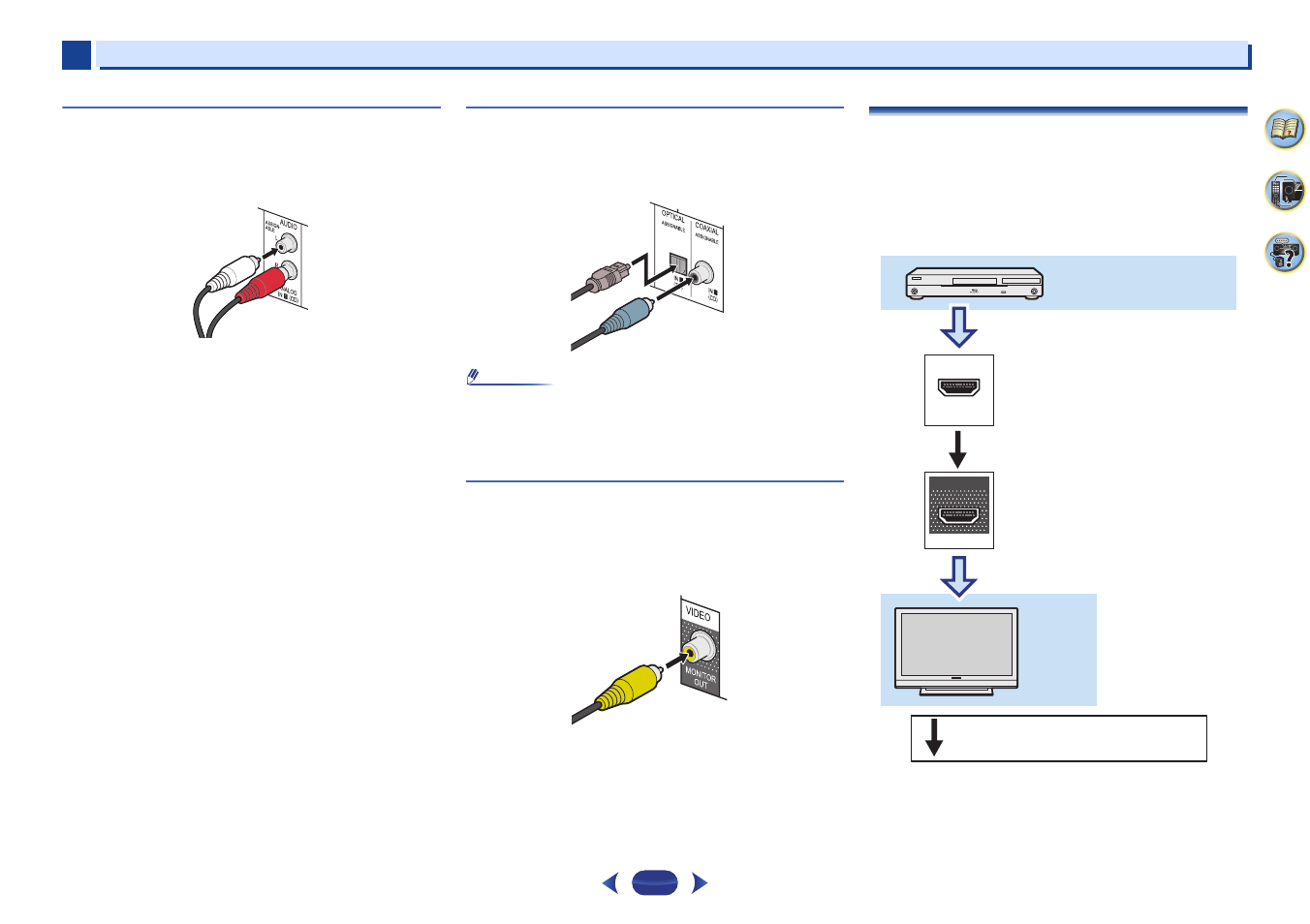

Cavi audio analogici
Usare dei cavi fono RCA stereo per effettuare il collegamento
dei componenti audio analogici. Questi cavi sono rossi e
bianchi e bisogna collegare gli spinotti rossi ai terminali di
destra (R) e gli spinotti bianchi ai terminali di sinistra (L).
Cavi audio digitali
Usare un cavo audio digitale coassiale venduto
separatamente oppure cavi ottici per collegare i componenti
digitali a questo ricevitore.
Nota
• Quando si collegano i cavi ottici, prestare attenzione
durante l’inserimento della spina per non danneggiare la
protezione della presa ottica.
• Per riporre il cavo ottico, avvolgerlo in modo lasco, Il cavo si
può danneggiare se piegato con forza.
Cavi video (solo VSX-S310)
Cavi video RCA standard
Si tratta di cavi per la connessione video del tipo più comune,
che si utilizzano per collegare i terminali video compositi. Gli
spinotti gialli consentono di distinguerli dai cavi audio.
Informazioni sul collegamento delle uscite
video
Questo ricevitore non dispone di convertitore video. Se si
usano cavi HDMI per connettersi all’apparecchio di entrata,
gli stessi cavi dovrebbero essere usati per connettersi alla TV.
I segnali di entrata dal video analogico (composito) di questa
unità non saranno emessi dal terminale HDMI OUT .
Rosso (Destro)
Bianco
(Sinistro)
Cavo audio digitale
coassiale
Cavo ottico
Giallo
IN
HDMI
HDMI
OUT
Componente playback
TV
I segnali video possono essere emessi.
