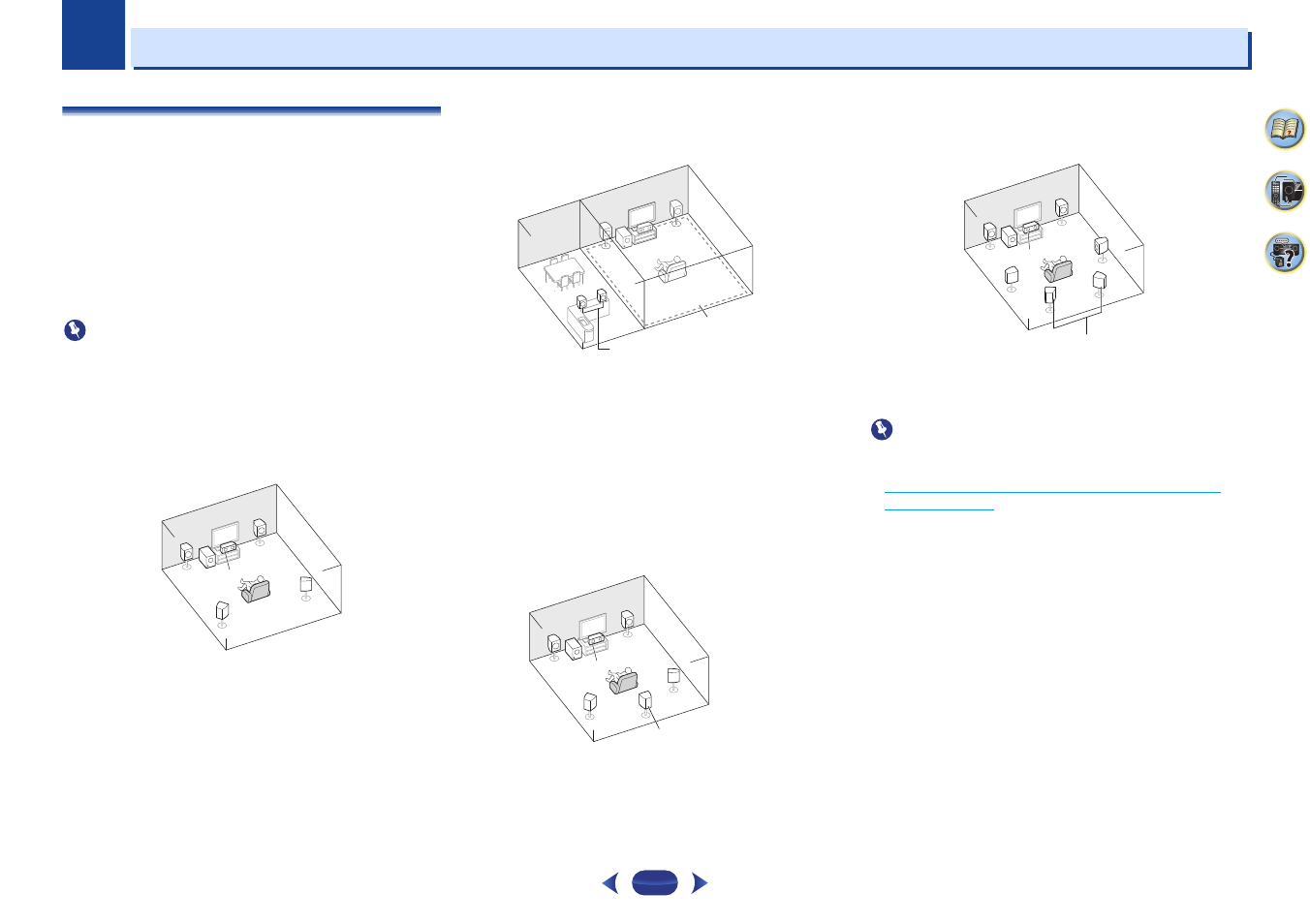

Collegamento dell’apparecchio
Per determinare l’uso degli altoparlanti
Questa unità permette di costruire diversi sistemi surround
secondo il numero di altoparlanti che avete.
•
Non mancare di collegare i altoparlanti ai canali anteriori
sinistro e destro (
L
e
R
).
•
Se vi sono due subwoofer, il secondo può essere connesso
al terminale
SUBWOOFER 2
. Connettere due subwoofer
aumenta il suono dei bassi e si ottiene una riproduzione
con un suono più potente.
In questo caso, i due subwoofer emettono lo stesso suono.
Secglie una delle le impostazioni Plans
[A]
e
[D]
.
Importante
•
Il subwoofer passivo Pioneer S-SLW500 può essere usato
solo per VSX-S510. Se si connettono gli altoparlanti usando
i Piani
[C]
, si deve usare un modello con un amplificatore
incorporato e connesso al terminale PREOUT
SUBWOOFER.
[A] Sistema surround a 5.1 canali
•
Impostazioni dei diffusori:
Normal
Il sistema surround a canale 5.1 connette gli altoparlanti
anteriori, sinistro e destro (
L
/
R
), l’altoparlante centrale (
C
), gli
altoparlanti surround, destro e sinistro (
SL
/
SR
), e il subwoofer
(
SW
).
[B] 3.1 sistema canale surround & connessione
Altoparlante B (solo VSX-S510)
•
Impostazioni dei diffusori:
Speaker B
Con questi collegamenti, è possibile ottenere
simultaneamente audio surround a 3.1 canali nella zona
principale ed una riproduzione stereo dello stesso audio negli
altoparlanti B.
•
Se state usando gli altoparlanti B, il suono sarà emesso
solo dagli altoparlanti anteriori e centrali e dal subwoofer.
•
L’altoparlante B non permette alcuna connessione al
subwoofer. Si prega di usare altoparlanti full-range.
[C] Sistema surround a 6.1 canali (Posteriore
Surround) (solo VSX-S510)
•
Impostazioni dei diffusori:
SB Single
Il sistema surround a 6.1 canali, che migliora la profondità del
suono, può essere ottenuto aggiungendo un altoparlante
surround posteriore (SB) a un sistema surround a 5.1 canali.
Se si connette un subwoofer nello stesso modo, è necessario
usarne uno con l’amplificatore incorporato.
[D] Sistema surround a canale 7.1 (solo VSX-S510)
•
Impostazioni dei diffusori:
Normal
Il sistema surround a 7.1 canali può essere ottenuto
aggiungendo un altoparlante surround posteriore (SBL/SBR)
al sistema surround a 5.1 canali.
Importante
•
Se si connettono altoparlanti surround posteriori (SBL/
SBR), è richiesta un’amplificazione esterna separata (vedi
Connettere gli altoparlanti surround posteriori (solo VSX-
S510)
a pagina 13
).
SL
L
R
SR
C
SW
L
R
Zona principale
Diffusore B
R
SL
L
SR
SB
C
SW
Diffusore surround
posteriore
SL
L
R
SR
SBL
SBR
C
SW
Altoparlanti surround posteriori
