USCITA BASSA IMPEDENZA (4 Ω )
L’impedenza totale dei diffusori non deve essere inferiore a 4 Ω .
Nota: un’impedenza complessiva uguale a 4 Ω permette la massima erogazione di
potenza dell’amplificatore; un’impedenza superiore comporta una riduzione della
potenza erogata (es. 8
Ω : circa ½ potenza; 16 Ω : circa ¼ potenza); un’impedenza
inferiore a 4 Ω sovraccarica l’amplificatore.
La somma delle potenze dei diffusori deve essere adeguata alla potenza massima
erogabile dall’amplificatore (UP 2081: 80 W su 4
Ω ; UP 2161: 160 W su 4 Ω ; UP 2321:
320 W su 4 Ω ).
La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può
richiedere l’uso di cavi con sezioni elevate).
Non utilizzare contemporaneamente il collegamento a bassa impedenza (4
Ω ) e quello
ad alta impedenza (70V o 100V); fare ciò sovraccarica l’amplificatore.
-
-
-
-
IMPORTANTE: l
A PReseNTe sezIONe del MANuAle RIguARdA Il sOlO PeRsONAle quAlIfIcATO
.
l
e segueNTI OPeRAzIONI
NON
devONO esseRe effeTTuATe dIReTTAMeNTe dAll
’
uTeNTe
.
Togliere la tensione dall’apparecchio (staccando il cavo d’alimentazione dalla presa di rete).
Rimuovere il coperchio superiore dell’apparecchio.

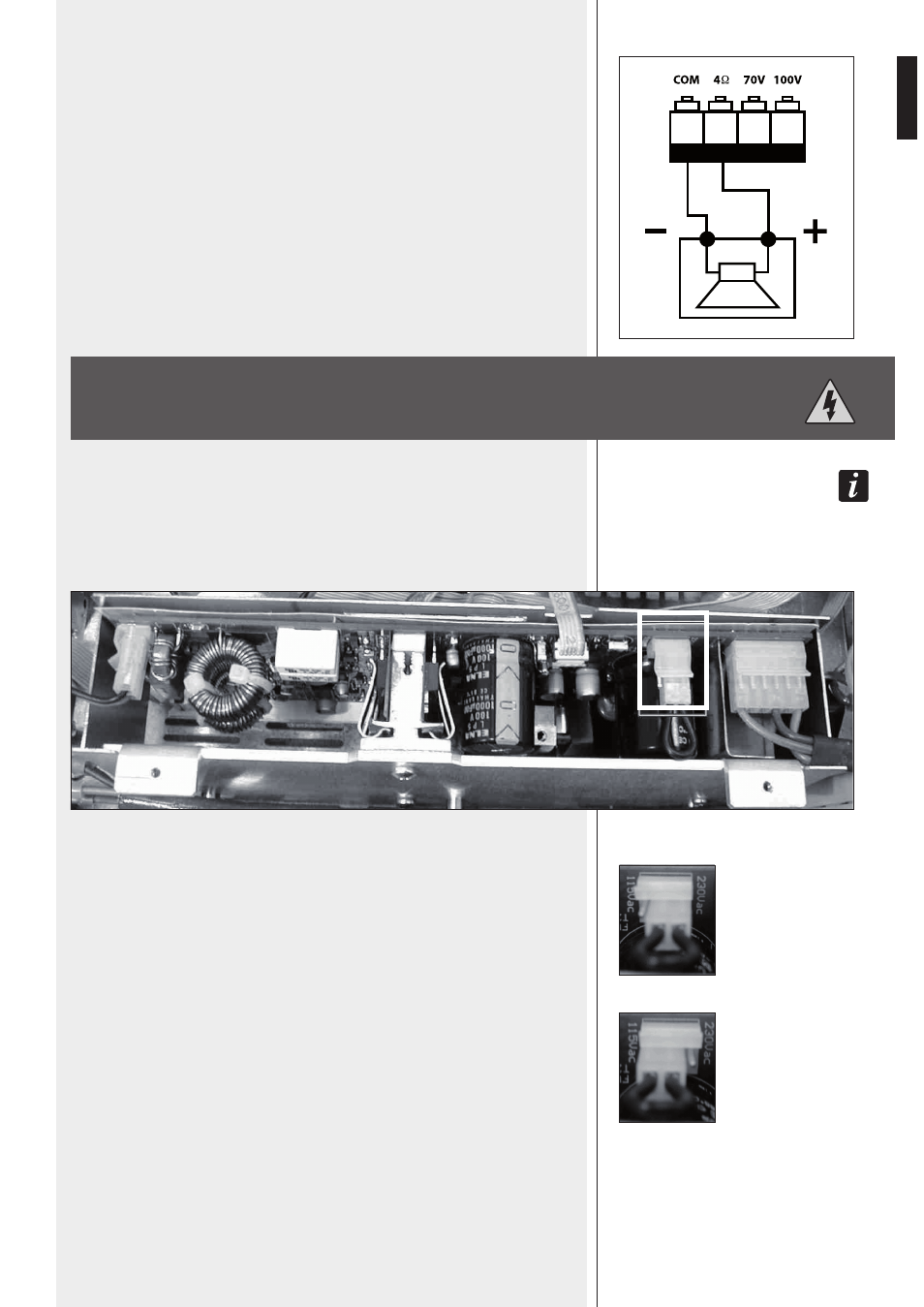

Individuare il connettore per il cambio di tensione 230 / 115 V dell’alimentatore (nella foto
1 è evidenziato con un quadrato).
Con tensione di rete 230 V, porre (o lasciare) il connettore nella posizione 230Vac (vedere
la foto 2) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia
collegato a quello destro, guardando il connettore frontalmente).
Con tensione di rete 115 V, porre (o lasciare) il connettore nella posizione 115Vac (vedere
la foto 3) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia
collegato a quello sinistro, guardando il connettore frontalmente).
Rimontare il coperchio superiore dell’apparecchio.
Prima di collegare l’apparecchio rete, assicurarsi che il fusibile inserito nel connettore per
l’alimentazione (posto sul pannello posteriore) sia quello corretto per la tensione in uso
(leggere le indicazioni poste sotto il connettore stesso).
FOTO 1
FOTO 2
FOTO 3
CAMBIO TENSIONE DI FUNZIONAMENTO
DELL’APPARECCHIO
IMPORTANTe
