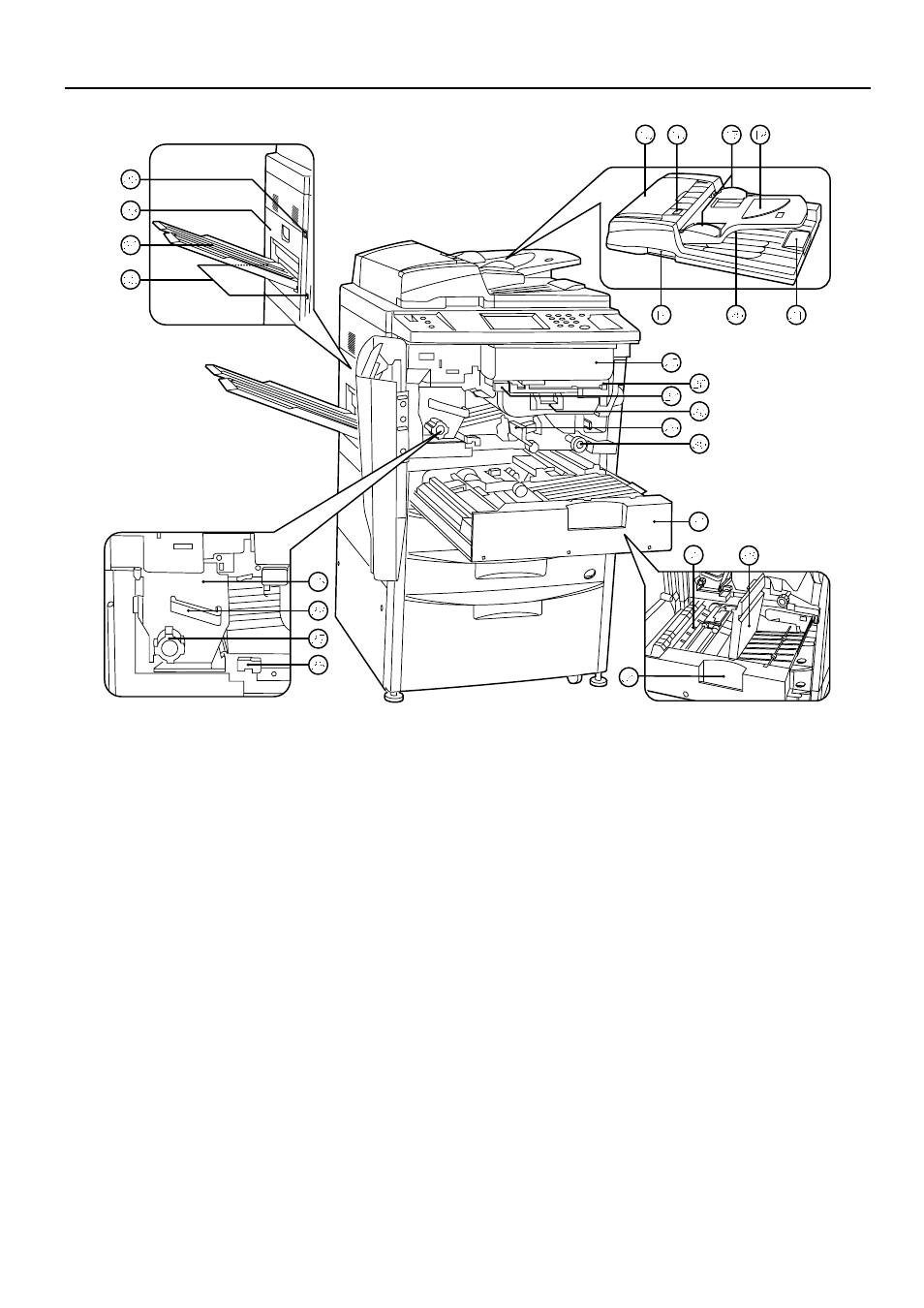

INFORMAZIONI SULLA COPIATRICE DA 52 PPM
⁄ Guida di emissione della carta
(Aprirla quando si predispone nell’AD un originale di
formato B4 o più grande.)
¤ Interruttore principale
(Accenderlo ( | ) prima di avviare la macchina.)
‹ Sportello di sinistra
(Aprirlo per rimuovere un inceppamento nell’unità di
fissaggio o nella sezione di emissione.)
› Vassoio di raccolta delle copie
(Le copie effettuate verranno emesse qui.)
fi Cartuccia del toner
fl Leva di rilascio della cartuccia del toner
(Azionarla quando si sostituisce la cartuccia di toner.)
‡ Pulsante di rilascio della sezione trasferimento carta
° Maniglia della sezione trasferimento carta
· Leva di rilascio della sezione trasferimento carta
(Azionarla quando si verifica un inceppamento della carta
nella sezione trasferimento carta.)
‚ Manopola della sezione alimentazione carta
(Azionarla per rimuovere un inceppamento della carta nella
sezione alimentazione carta.)
Œ Unità duplex
∑ Sezione di rialimentazione
(Aprirla quando si verifica un inceppamento della carta
nell’unità duplex.)
´ Coperchio unità duplex
(Aprirlo quando si verifica un inceppamento della carta
nell’unità duplex.)
‰ Maniglia dell’unità duplex
(Afferrarla per estrarre l’unità duplex.)
fi Unità di fissaggio
Á Maniglia dell’unità di fissaggio
(Afferrarla per estrarre l’unità di fissaggio per rimuovere un
inceppamento della carta verificatosi qui.)
¨ Manopola di fissaggio
(Azionarla per rimuovere un inceppamento della carta
nell’unità di fissaggio.)
ˆ Leva di rilascio dell’unità di fissaggio
(Attivarla per aprire/chiudere l’unità di fissaggio.)
Ø Maniglie per il trasporto
(Estrarle per poterle utilizzare. Sono situate in quattro
posizioni.)
