Advanced Contact Technology
4 / 8 www.multi-contact.com
5
6
7
8

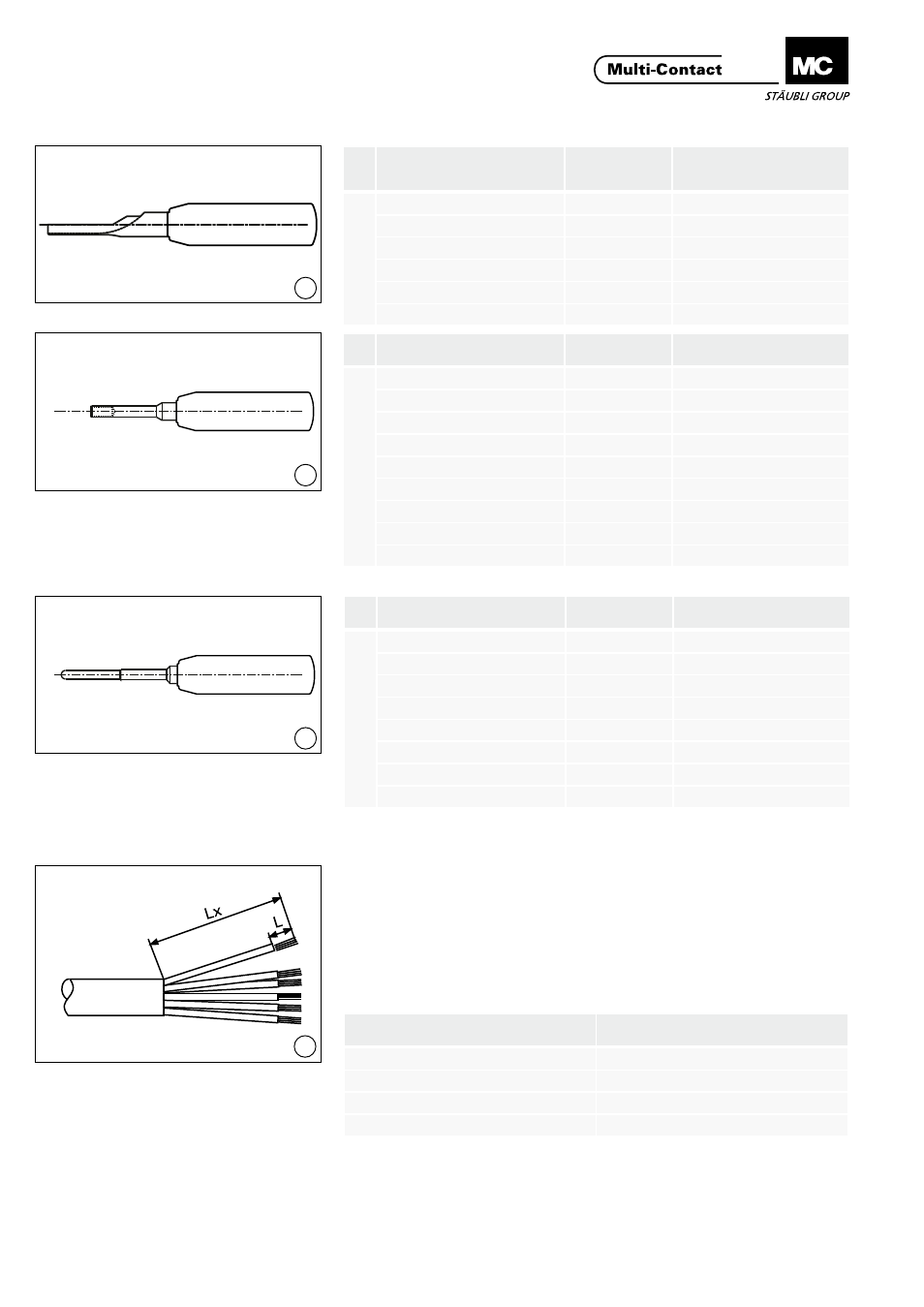

Preparazione del cavo Cable preparation
(ill. 8)
Denudare il cavo portandolo alla
misura Lx� Determinare Lx secondo
la misura del corpo ed il tipo di cavo�
Valori di riferimento per corpo MC
standard:
(ill. 8)
Strip cable insulation to dimension
Lx� Lx depends on housing size and
type of cable . Approximate figures for
standard MC housings:
ill.
Attrezzo per inserimento
spina/boccola
Insertion tool pin/socket
N° di codice
Order no.
Per Ø nominale spina/boccola
For nom.-Ø pin/socket
5
ME-WZ1/1,2 18.3000 1 / 1,2
ME-WZ1,5/2 18.3003 1,5 / 1,57 / 2 / 2,36
ME-WZ3 18.3010 3
ME-WZ5 18.3013 5
ME-WZ6 18.3016 6
ME-WZ11/38 18.3021 8 / 11
ill.
Attrezzo per estrazione spina
Extraction tool pin
N° di codice
Order no.
Per Ø nominale
For nom.-Ø contact
6
MSA-WZ1/1,2 18.3002 1 / 1,2
MSA-WZ1,5 18.3005 1,5 / 1,57
MSA-WZ1,5/109 18.3020 1,5 1)
MSA-WZ2 18.3009 2
MSA-WZ3 18.3012 2,36 / 3
MSA-WZ5 18.3015 5
MSA-WZ6 18.3018 6
MSA-WZ8 18.3022 8
MBA-WZ5 18.3014 11
ill.
Attrezzo per estrazione boccola
Extraction tool socket
N° di codice
Order no.
Per Ø nominale
For nom.-Ø contact
7
MBA-WZ1/1,2 18.3001 1 / 1,2
MBA-WZ1,5 18.3004 1,5 / 1,57
MBA-WZ1,5/109 18.3019 1,5 1)
MBA-WZ2 18.3008 2
MBA-WZ3 18.3011 2,36 / 3
MBA-WZ5 18.3014 5
MBA-WZ6 18.3017 6
MSA-WZ8 18.3022 8
1) Per modello a 58 poli e a 109 poli
1) For 58-pole or 109-pole connectors
Misura del corpo
Housing size
Lx (mm)
1 40
2 40
3 55
4 70
