MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 15
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

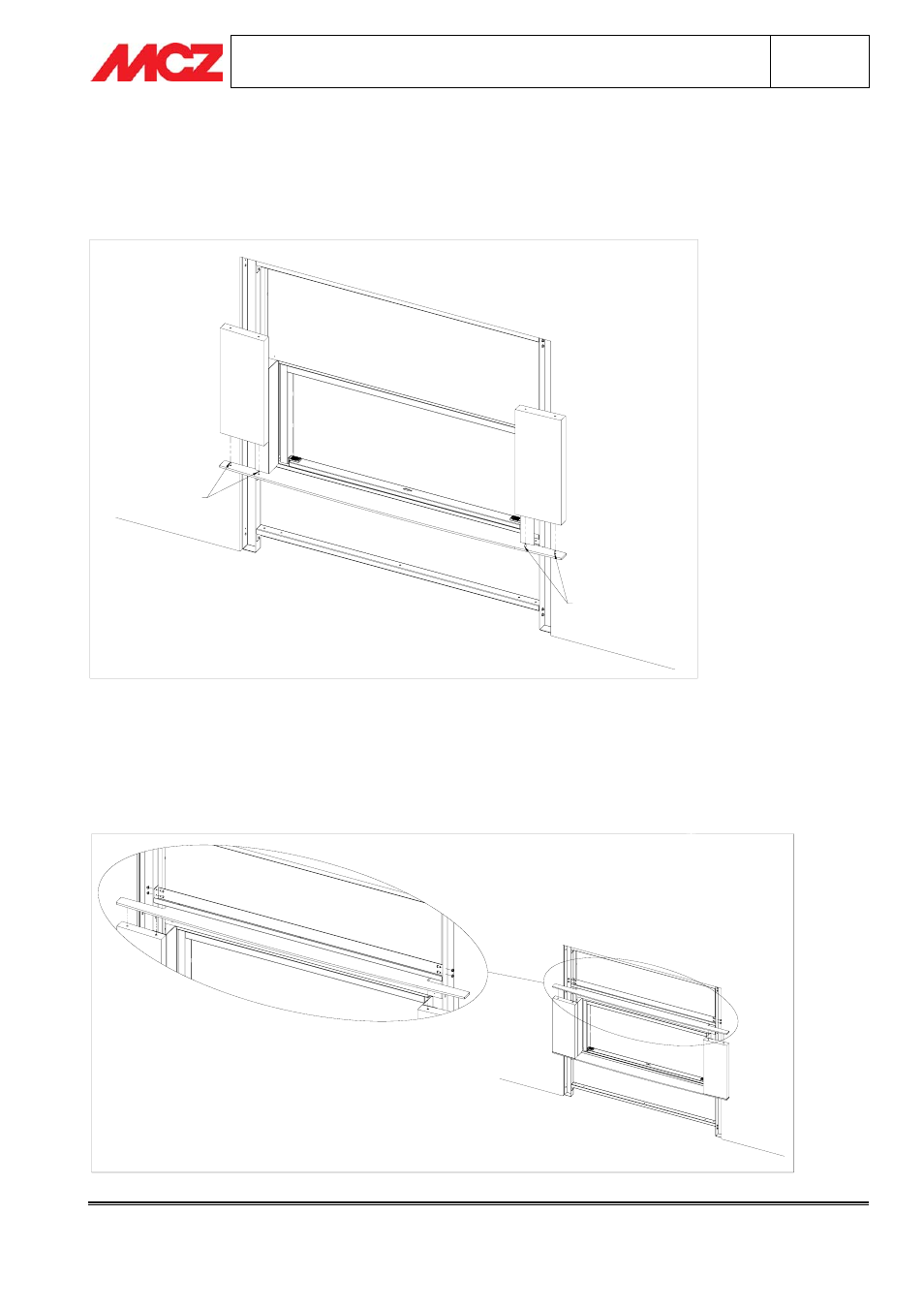

3.8. FASE 7 – MONTAGGIO SPALLE IN ARDESIA (elemento 7)
Appoggiare la Spalla in Ardesia sopra il Piano Fuoco in modo che i n.°2 perni dell’elemento 6 (Piano Fuoco) si
inseriscano perfettamente dentro i fori presenti nell’ elemento 6.
Ciascuna Spalla in Ardesia deve chiudere e risultare allineata con la Spalla in acciaio verniciato nero.
PERNO
PERNO
3.9. FASE 8 – MONTAGGIO SUPPORTO CAPPA (elemento 6)
Assemblare l’elemento 6 (Piano Fuoco/Supporto Cappa) con l’elemento 5 (Montante Orizzontale Klee) utilizzando
n.°3 Dadi Flangiati FD M5 in dotazione.
