MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 11
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

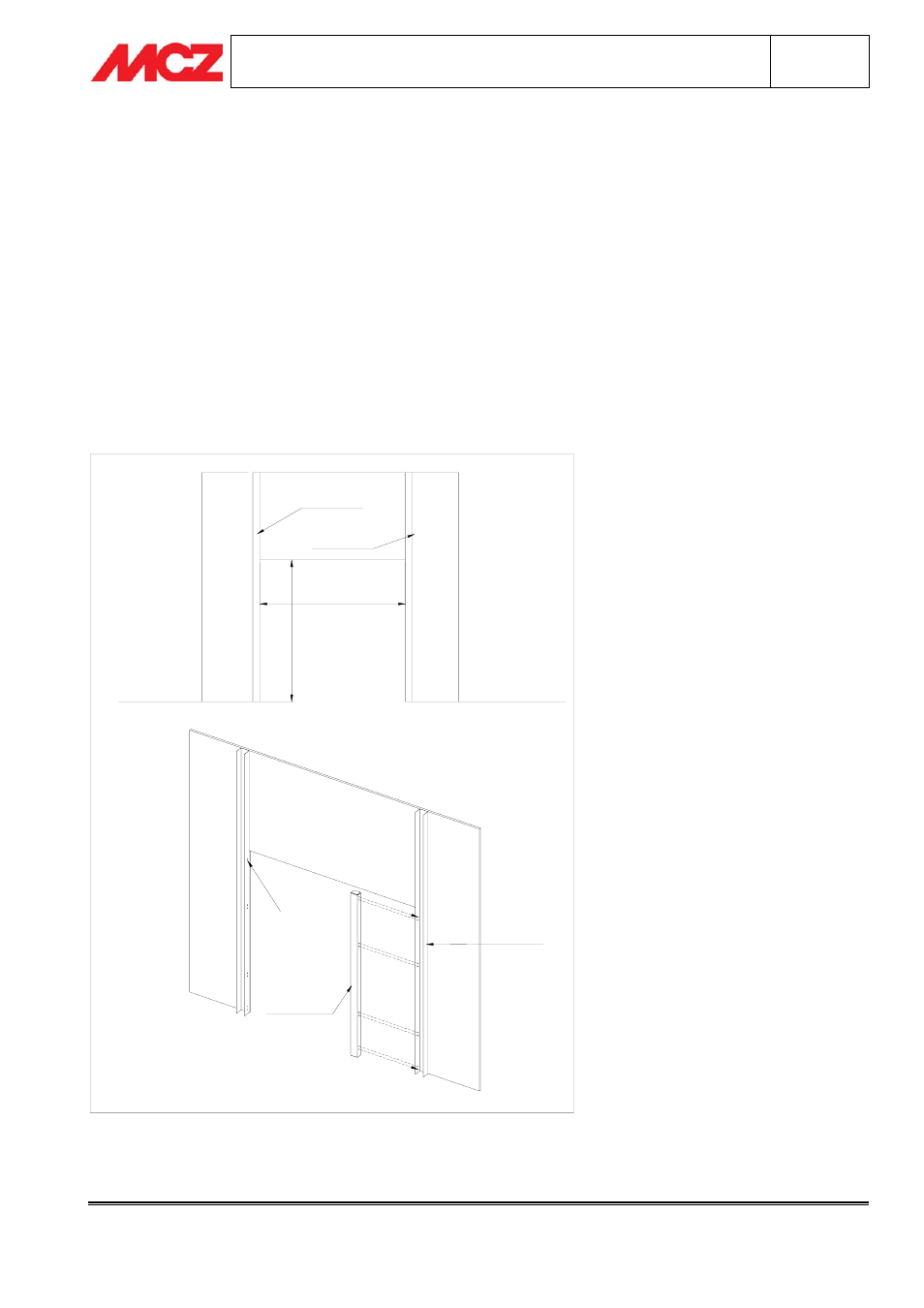

3.5. FASE 4 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Klee è necessario realizzare la controparete portante (o
parete d’incasso del termocamino), avente un’apertura con L=1392 mm e H=1360 mm da pavimento per la
versione F/Puro115 e L=1172 mm e H=1360 mm per la versione F/Puro95.
Se realizzata con pannelli di cartongesso ignifugo, è necessario armare la controparete con montanti in metallo
posizionati a filo foro, in direzione verticale ed in appoggio al pavimento (vedi disegno). Per una maggior
sicurezza si possono utilizzare n.°2 montanti ad U per lato (quindi n.° 4 complessivamente) incastrati uno dentro
l’altro.
Forare i montanti in corrispondenza dei fori e delle asole presenti in Montante Verticale Klee (come disegno). I
fori (D=5 mm) sono necessari per fissare il Telaio Klee in acciaio assemblato con gli elementi 4 e 5.
N.B. Si consiglia di ubicare la controparete nella sua posizione finale solo dopo aver fissato il Telaio
Klee (vedi Fase 5)
1
360
1392 (1172)
MONTANTE
ACCIAIO
MONTANTE
ACCIAIO
VISTA POSTERIORE
FORI DA
REALIZZARE
IN OPERA
FOR
ARE MON
TAN
TE ACC
IAIO
MONTANTE
ACCIAIO
MONTANTE
VERTICALE
KLEE
