MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

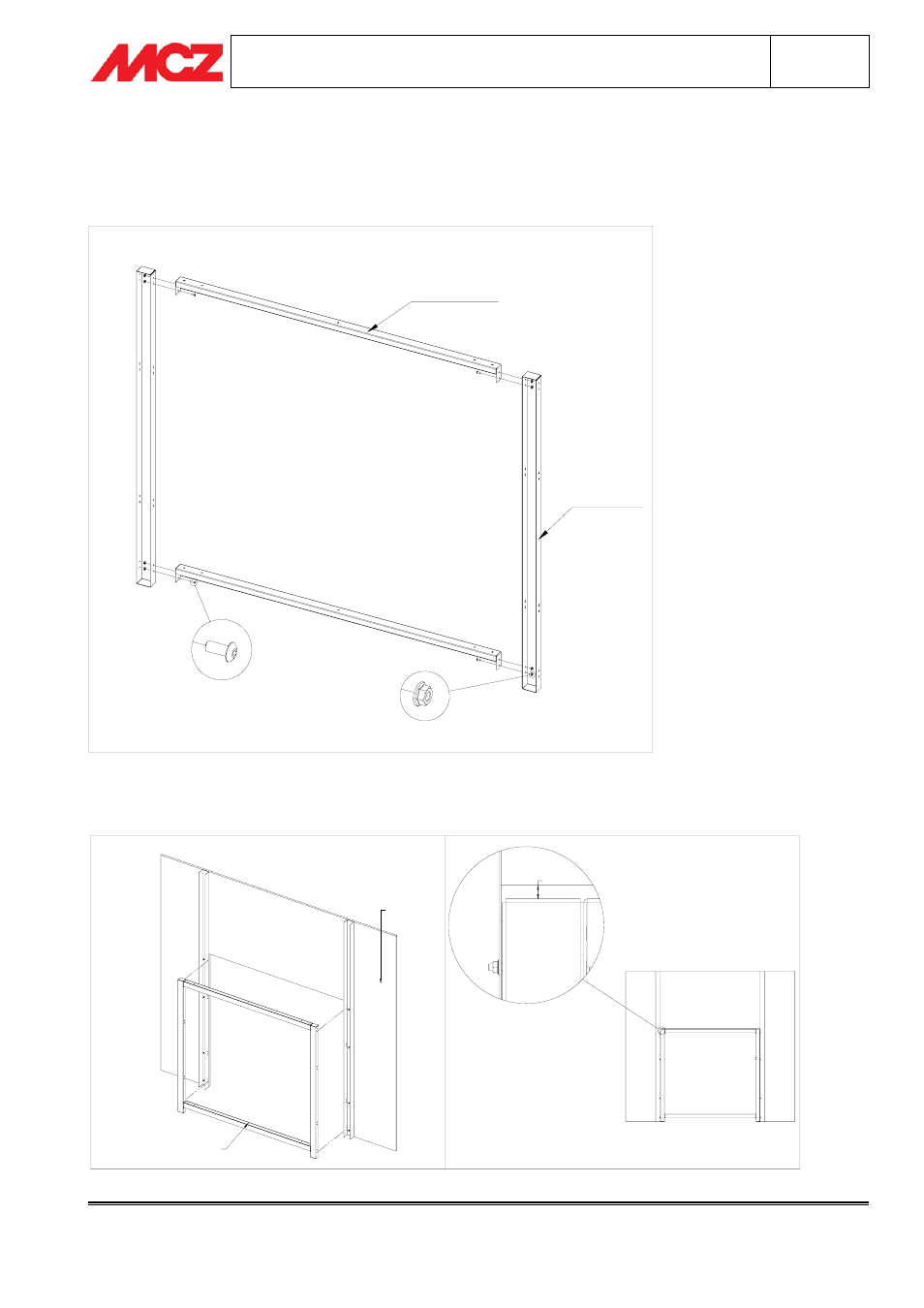

3.6. FASE 5 - MONTAGGIO TELAIO KLEE
Assemblare insieme n.°2 Montanti Verticali Klee e n.°2 Montanti Orizzontali Klee (vedi disegno) utilizzando per
ogni foro n.°1 vite M5X12 e n.°1 dado flangiato M5. A fine operazione si deve ottenere una struttura rigida.
MONTANTE
VERTICALE
KLEE
MONTANTE
ORIZZONTALE
KLEE
Fissare il Telaio Klee ai montanti della controparete.
10
TELAIO KLEE
CONTROPARETE
