MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GUTTUSO pag. 8
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA98

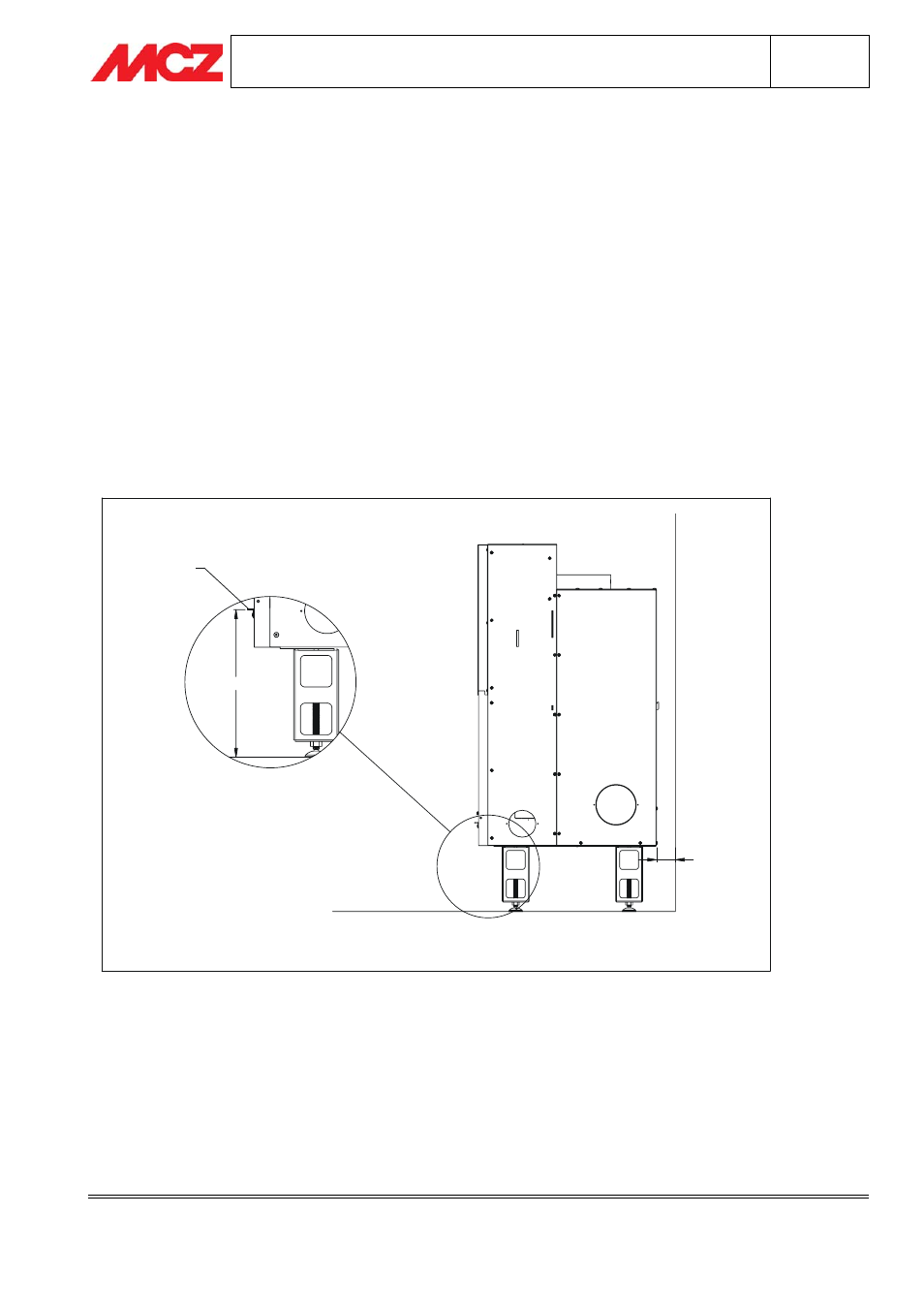

Ubicare Forma98 nella posizione desiderata ed alla distanza di sicurezza dalla parete posteriore: alzare il
termocamino in modo che l’altezza del profilo copribordo, rispetto al pavimento, risulti di 333 mm (=altezza Piano
Fuoco del rivestimento). Un secondo ed eventuale intervento per regolare l’altezza del monoblocco viene
eseguito durante il montaggio del rivestimento.
N.B. Forma98 può essere alzato alla quota indicata agendo sui n.°4 piedini delle Gambe opzionali
( AC KIT PIEDINI LINEA FORMA) oppure sfruttando qualsiasi altra soluzione che garantisca la
stabilità e la sicurezza del monoblocco.
Prima di procedere con il collegamento alla canna fumaria e con la completa installazione del termocamino,
verificare la posizione corretta di Forma98 rispetto al componente Piano Fuoco (1) del Rivestimento Guttuso. A
controllo eseguito, installare il monoblocco Forma98 seguendo le istruzioni riportate nel rispettivo Manuale di
installazione e utilizzo ed eseguire un breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di
collaudo si può proseguire con il montaggio del rivestimento Guttuso.
PAVIMENTO
333
PROFILO
COPRIBORDO
DISTANZA
DI SICUREZZA
