3.5. FASE 4 - MONTAGGIO SPALLE (elemento 2)

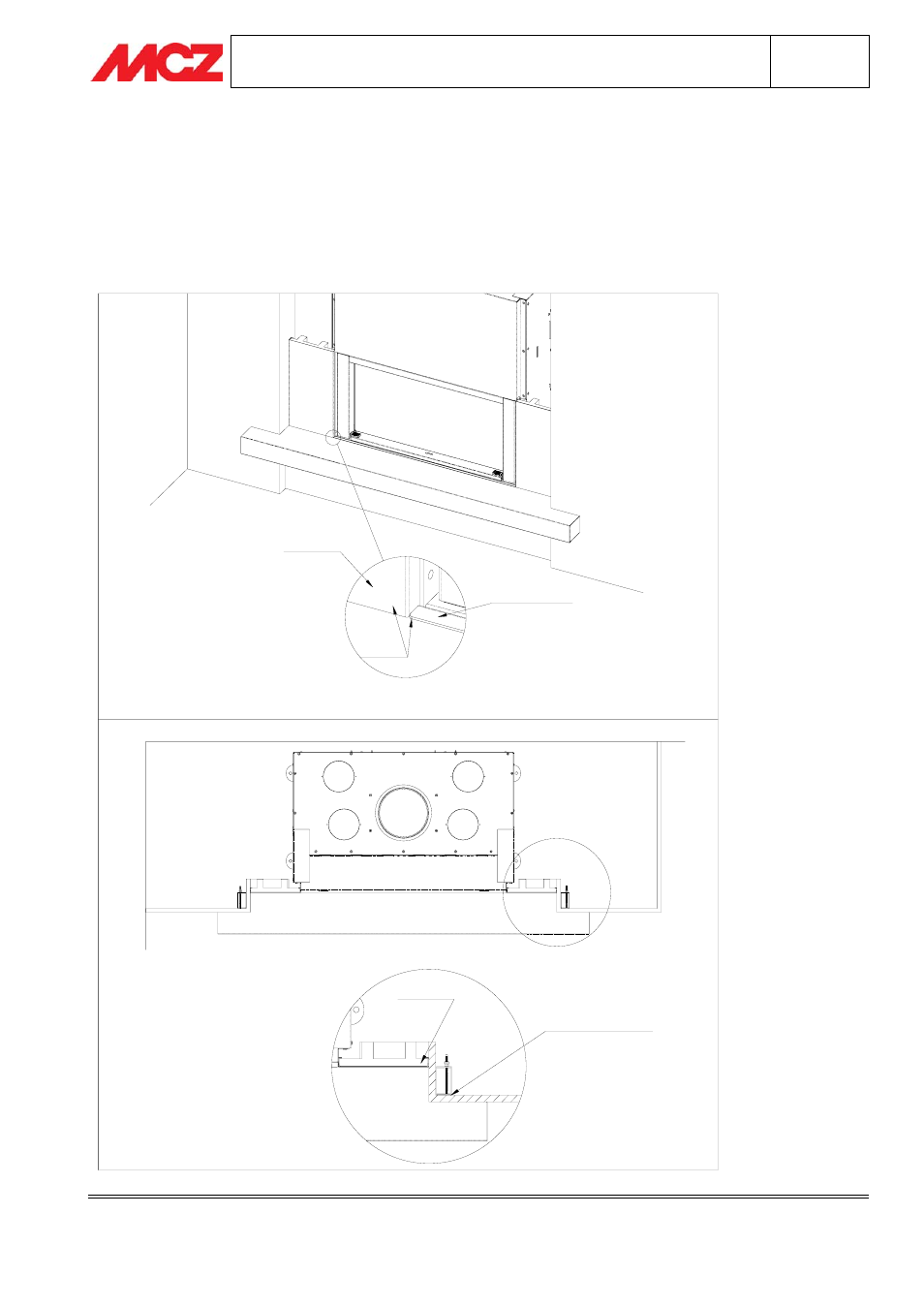

Posizionare le spalle come da disegno e fissarle con mastice da marmo .
N.B. Nella versione Guttuso Inox, le spalle hanno una parte interna di marmo rivestita da una parte
esterna scorrevole in acciaio . Si consiglia vivamente di porre attenzione durante la
movimentazione ed il montaggio delle due spalle (evitare residui di mastice nella parte in acciaio).
A FILO
PROFILO
COPRIBORDO
SPALLA
MURO PERIMETRALE
M
U
R
O
P
E
R
IM
E
T
R
A
L
E
CONTROPARETE
SPALLA
