MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GUTTUSO pag. 10
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
3.4. FASE 3 - MONTAGGIO PIANO FUOCO (elemento 1)
N.B. MANEGGIARE CON CURA TUTTI I COMPONENTI IN ACCIAIO INOX PER EVITARE DANNI DA
SCALFITTURE O GRAFFI NON RIPARABILI.
N.B. IL PIANO FUOCO DEL RIVESTIMENTO GUTTUSO (SIA NELLA VERSIONE IN ACCIAIO INOX SIA
NELLA VERSIONE IN PIETRA PIASENTINA) DEVE ESSERE SOSTENUTO IN FASE DI MONTAGGIO, IN
QUANTO IL PESO DELLA PARTE A VISTA PROVOCA IL RIBALTAMENTO DEL PEZZO. SI CONSIGLIA
VIVAMENTE DI COLLOCARE DEI SUPPORTI TEMPORANEI SOTTO IL PIANO FUOCO FINO A
FISSAGGIO ULTIMATO.

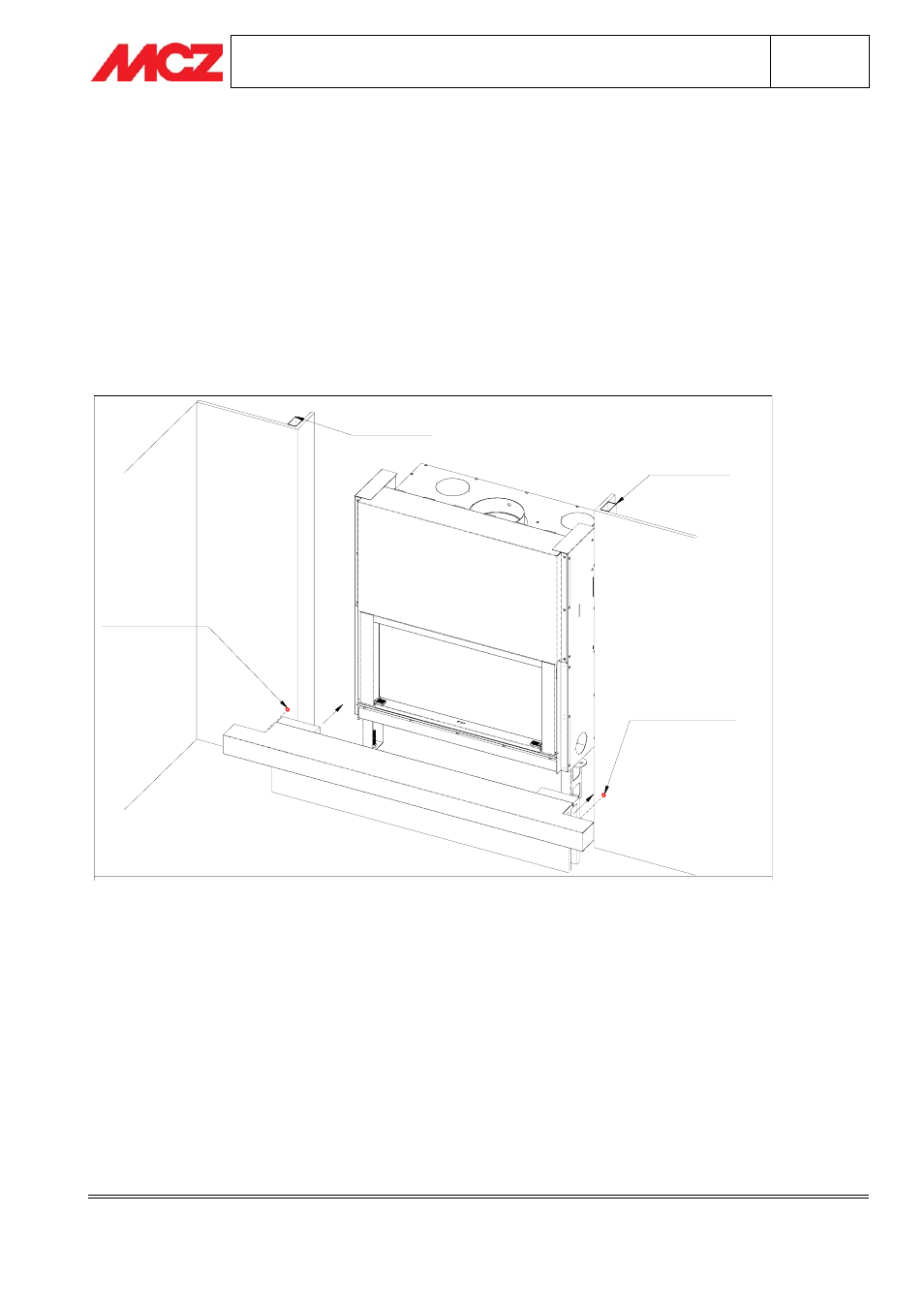

Avvicinare il Piano Fuoco (elemento 1) alla controparte: forare quest’ultima in corrispondenza delle barre filettate
(d. 6mm) presenti nella parte posteriore del Piano fuoco.
FORO PER
BARRA FILETT.
FORO PER
BARRA FILETT.
MONTANTI
IN ACCIAIO
MONTANTI
IN ACCIAIO
Accostare il Piano Fuoco alla controparete facendo entrare le barre filettate nei fori appena realizzati. Fissare il
Piano Fuoco utilizzando i dadi in dotazione (Dadi M6 Inox). Per una maggiore sicurezza, si consiglia di impiegare
n.°2 dadi per ciascuna barra filettata (dado e controdado).
A fine montaggio, allontanare i supporti temporanei.
