MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GAUDI’ pag. 31
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

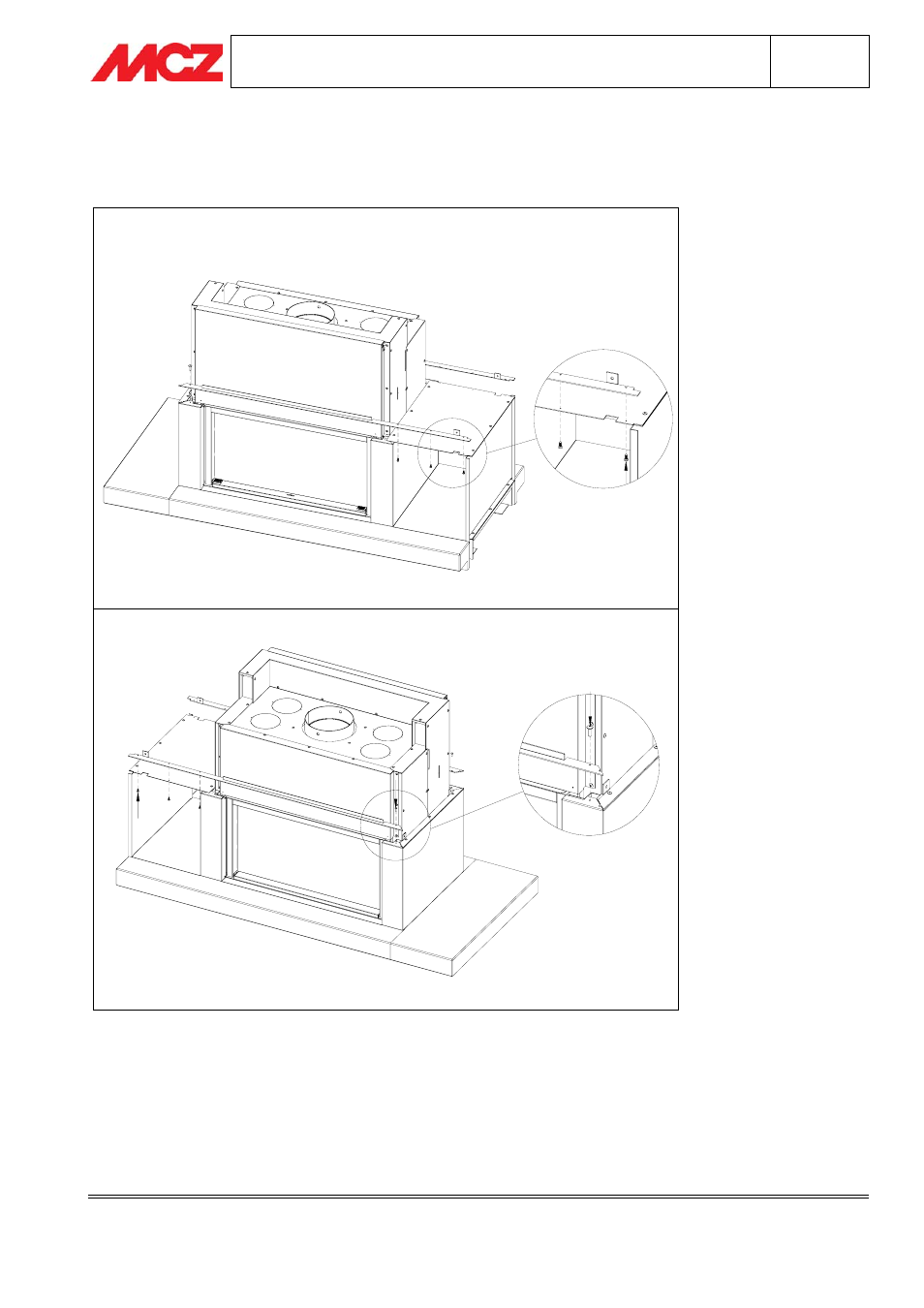

3.16. FASE 11 “GAUDI’ CON VANO”– MONTAGGIO PROFILI FRONTALI (elementi
10 e 11)
LATO SERVIZIO FORMA PUROB95
LATO CARICAMENTO FORMA PUROB95
Fissare i
Profili frontali utilizzando per ciascuno n.°3 Viti PH-AB 3.5X9.5 e n.° 1 Vite Autoperf. 4,2X16.
