MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 3
GAUDI’
pag.
17
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

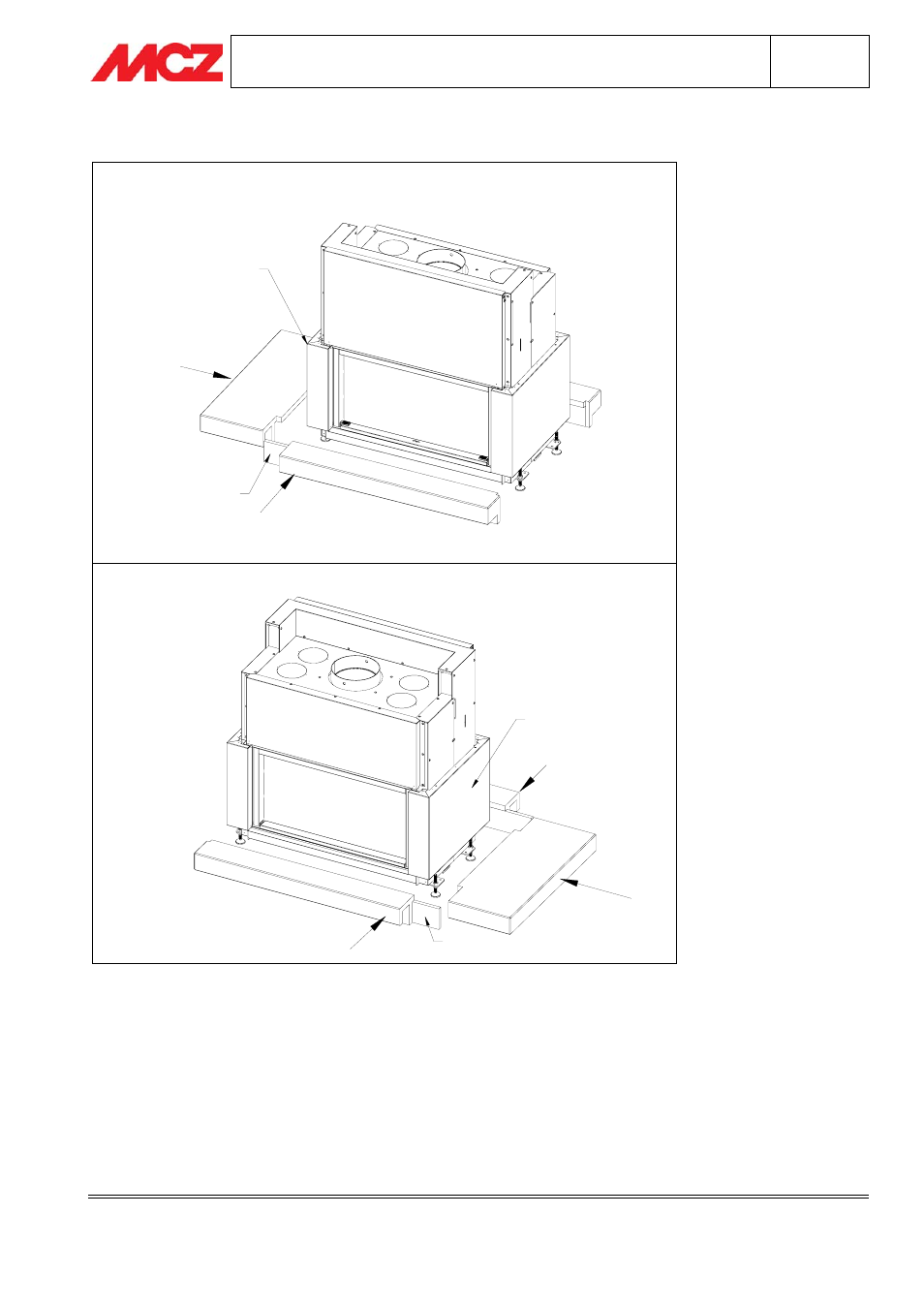

3.7. FASE 6 “GAUDI’ SENZA VANO”– MONTAGGIO PIANO FUOCO (elem. 4, 5 e 6)
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
SPALLA RIVESTIMENTO
A VISTA
SUPPORTO
NON A VISTA
SUPPORTO
NON A VISTA
SPALLA RIVESTIMENTO
A VISTA
Prima di procedere con il montaggio definitivo del Piano Fuoco, è consigliabile fare una prima prova a secco e,
successivamente, passare all’installazione finale. Se necessario agire sui piedini del Forma PuroB95 per una
regolazione millimetriche dell’altezza del monoblocco.
Collocare i due
Elementi laterale (dx e sx) del Piano Fuoco sotto i Profili copribordo (nella direzione indicata nella
figura): correggere la loro posizione in modo che la parte sporgente frontalmente risulti allineata con la
Spalla
rivestimento a vista. Se necessario, sostenere temporaneamente i due elementi con dei supporti mobili. I Profili
corpibordo devono essere in appoggio sul Piano fuoco.
Disporre l’
Elemento centrale del Piano fuoco sotto la Spalla rivestimento a vista, assicurandosi che risulti a
contatto con gli Elementi laterali (dx e sx) ed in linea con la
Spalla rivestimento stessa (vedi figura pagina
seguente). Incollare con mastice da marmo i tre componenti in marmo
.
