MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GAUDI’ pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

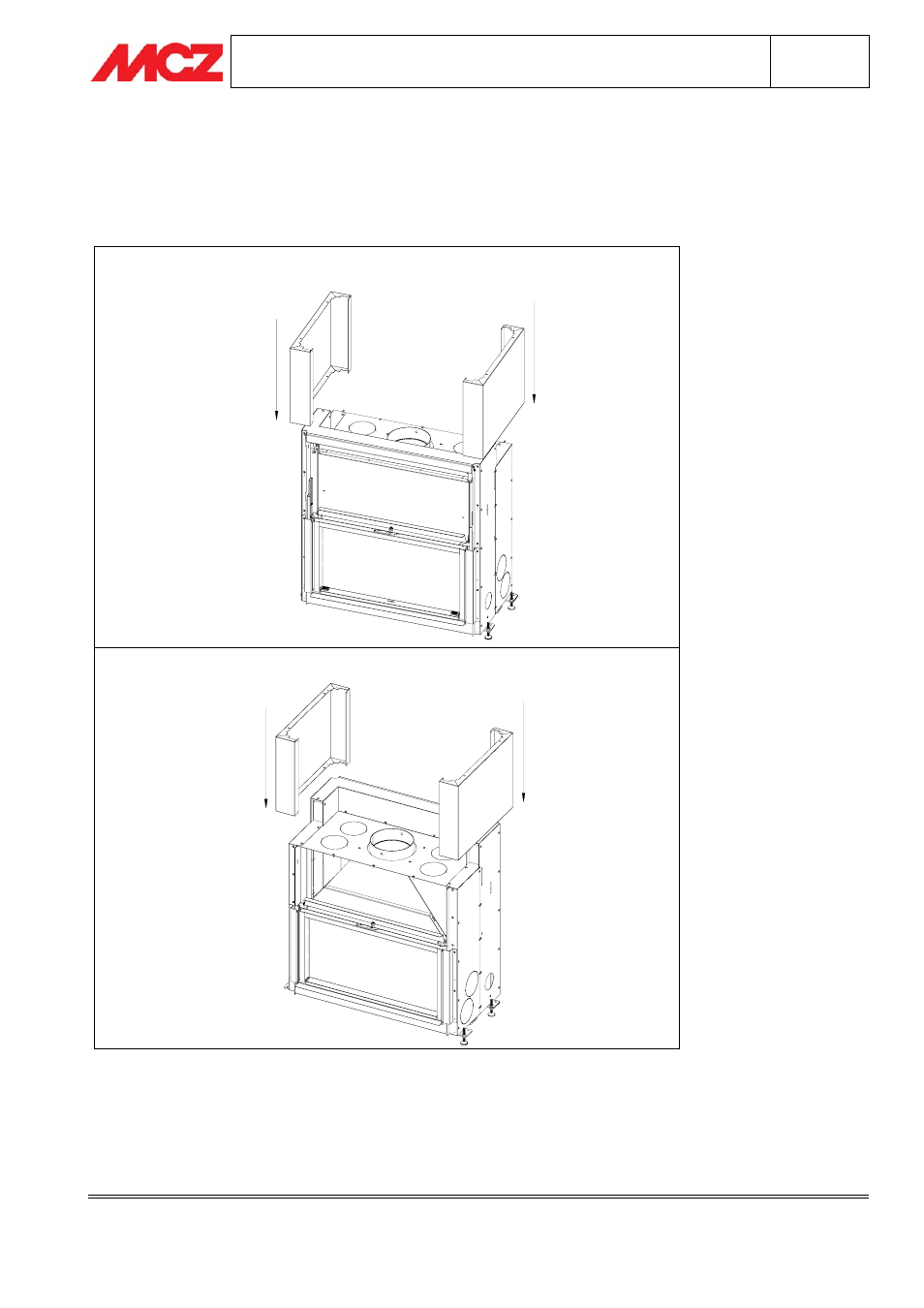

3.6. FASE 5 – MONTAGGIO SPALLA RIVESTIMENTO (elemento 3)
Dopo aver rimosso i pannelli superiori del termocamino, si può procedere con il montaggio di n.°2 Spalle
rivestimento (elemento 3). Inserire le spalle dall’alto facendo attenzione A NON GRAFFIARLE. Far scendere le
Spalle rivestimento in modo che coprano completamente le Spalle termocamino (montate nella fase precedente).
LATO SERVIZIO FORMA PUROB95
LATO CARICAMENTO FORMA PUROB95
N.B. MANEGGIARE CON CURA TUTTI I COMPONENTI IN ACCIAIO VERNICIATO EFFETTO
ALLUMINIO SPAZZOLATO: SU QUESTE SUPERFICI EVENTUALI DANNI DA SCALFITTURE O GRAFFI
SONO DIFFICILMENTE RIPARABILI.
