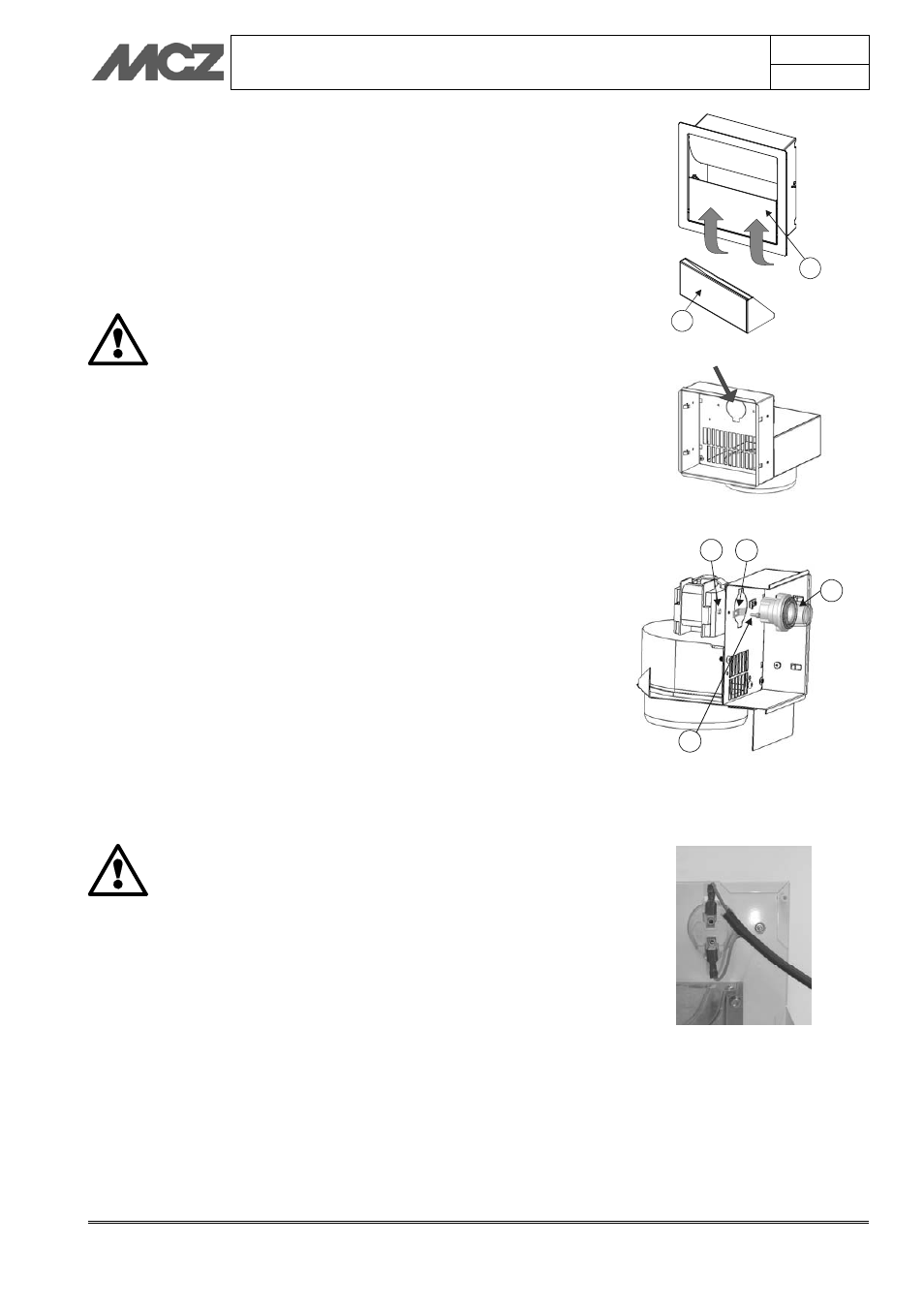

TERMOCAMINO VIVO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
26
Kit Comfort Air Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
5.3.1.
Variante per bocchetta con vaschetta
La vaschetta (2) porta essenze è disponibile solo su bocchetta
unidirezionale con e senza luce ed ha lo scopo di umidificare l’aria.
La vaschetta (2) è facilmente estraibile dalla sua sede; è sufficiente
alzare lo sportellino (1) in basso ed estrarre la vaschetta (Vedi fig.4).
Inserire nella vaschetta solo dell’acqua o eventualmente delle
essenze per la profumazione dell’ambiente.
IMPORTANTE!
LA VASCHETTA VA ESTRATTA DALLA SEDE PER IL
RIEMPIMENTO SOLO QUANDO LA BOCCHETTA E’
FREDDA E IL MONOBLOCCO E’ SPENTO.
5.3.2.
Variante per bocchetta con illuminazione
Nel caso in cui si decida di installare il kit di ventilazione con
illuminazione, è necessario togliere il semitrancio posto sulla struttura
della bocchetta (fig.5) e premontare la lampada (a).
Per aprire il semitrancio è sufficiente rompere con un martello di
gomma il semitrancio pretagliato. (fig.5)
Montare la lampada (a) sulla struttura della bocchetta in
corrispondenza del trancio appena tolto, in modo che la stessa sia
rivolta verso la parte anteriore della struttura (fig. 6). Fissare la
lampada utilizzando le due staffe (c) con le viti (b) e i bulloni (d) in
dotazione.
Inserita la lampada (a) eseguire i collegamenti elettrici. Nella parte
posteriore inserire i due terminali femmina sui puntali della lampada
(fig.7)
Nel caso di ventilazione forzata bisogna collegare il cavo di
alimentazione della lampada (in dotazione) alla centralina nell’apposito
morsetto; mentre per la ventilazione naturale bisogna fare il
collegamento ad un interruttore a parete (a cura dell’installatore).
Il cavo in dotazione per il collegamento della lampada è lungo 2,5
metri, per lunghezze maggiori si deve predisporre una prolunga.
IMPORTANTE!
Il cavo per il collegamento della lampada/ventilatore
e’ in materiale siliconico per sopportare le alte
temperature. In caso di prolungamenti del cavo (oltre i
2,5 m) e comunque in ogni occasione, accertarsi che il
cavo non vada a contatto con le parti calde del
monoblocco, e dei tubi di raccordo dell’aria all’interno
del rivestimento o della struttura.
Se si installa il kit comfort air munito di illuminazione,
e’ necessario pre-montare la lampada sul kit prima di
inserirlo nel foro.
Figura 5– Semitrancio per inserimento lampada
Figura 7-Collegamenti elettrici lampada
Figura 6– Fissaggio lampada
Figura 4– Vaschetta
1
2
a
b
c d
