TERMOCAMINO VIVO Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
21
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
4.8. ISOLAMENTO TRAVE LEGNO
La trave in legno deve essere protetta con adeguato
isolamento dalle parti calde per prevenire il rischio d’incendio o
il danneggiamento del rivestimento stesso. (figura 10)

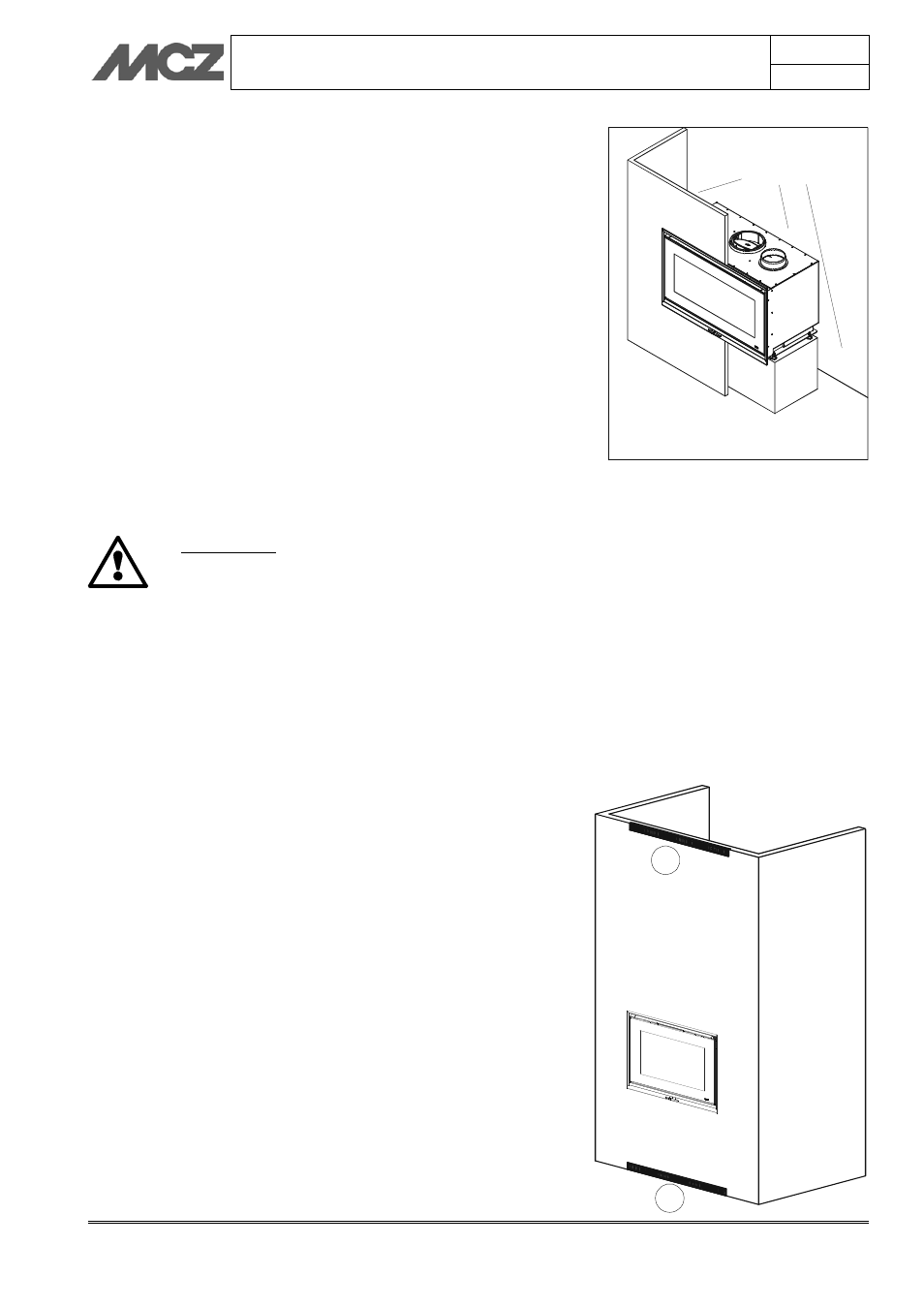

4.9. ISOLAMENTO TERMOCAMINO
Il termocamino deve essere sempre separato dalle pareti e dal
soffitto adiacenti.
Se necessario utilizzare dei materiali isolanti per coibentare le pareti
a contatto con il monoblocco, nel caso in cui quest’ultime corrano il
rischio di danneggiarsi o addirittura di prendere fuoco (pareti in legno,
cartongesso, ecc…). (figura 11)
Le misure di isolamento sono riportate al cap. 4.4.
4.9.1.
Bocchette di ventilazione cappa.
E’ obbligatorio installare le bocchette di ventilazione
cappa MCZ oppure delle bocchette che possano
garantire la medesima funzionalità e la medesima
sezione di passaggio d’aria (vedi accessori MCZ).
MCZ non risponde di eventuali danni alla struttura o
alla componentistica elettrica causati dalla mancata
osservanza di questa avvertenza.
Per un corretto funzionamento della ventilazione ambiente si
ricorda che:
 Nella parte inferiore del rivestimento va prevista un’apertura di
ingresso dell’aria convettiva non inferiore a 400 cm 2
 Nella parte alta va prevista un’apertura di sfogo
(supplementare alle bocchette canalizzate) di almeno 230 cm 2
per liberare in ambiente il calore residuo che si accumula
all’interno del rivestimento (con il KIT COMFORT AIR questa
uscita non è necessaria, perché il calore interno al rivestimento
viene indirettamente aspirato dai ventilatori stessi).
Tale prassi, oltre a garantire un perfetto funzionamento del prodotto,
permette di recuperare parte del calore della struttura che andrebbe
perso se rimanesse all’interno del rivestimento.
Per una migliore comprensione della quantità, dimensione e funzione
delle bocchette di ventilazione da installare sul rivestimento, riportiamo
qui di seguito un esempio di installazione con le relative bocchette.
1a) Griglia per l’uscita dell’ aria di convezione
1b) Griglia per l’ingresso dell’aria di convezione
Le griglie 1a e 1b sono indispensabili per far fuoriuscire il
calore che si annida all’interno della cappa ed è obbligatorio
montarle indifferentemente dal tipo di installazione o di
rivestimento che si deve realizzare.
COIBENTAZIONE
Figura 11 – Isolamento del monoblocco dalle
pareti e dal rivestimento
1a
1b
