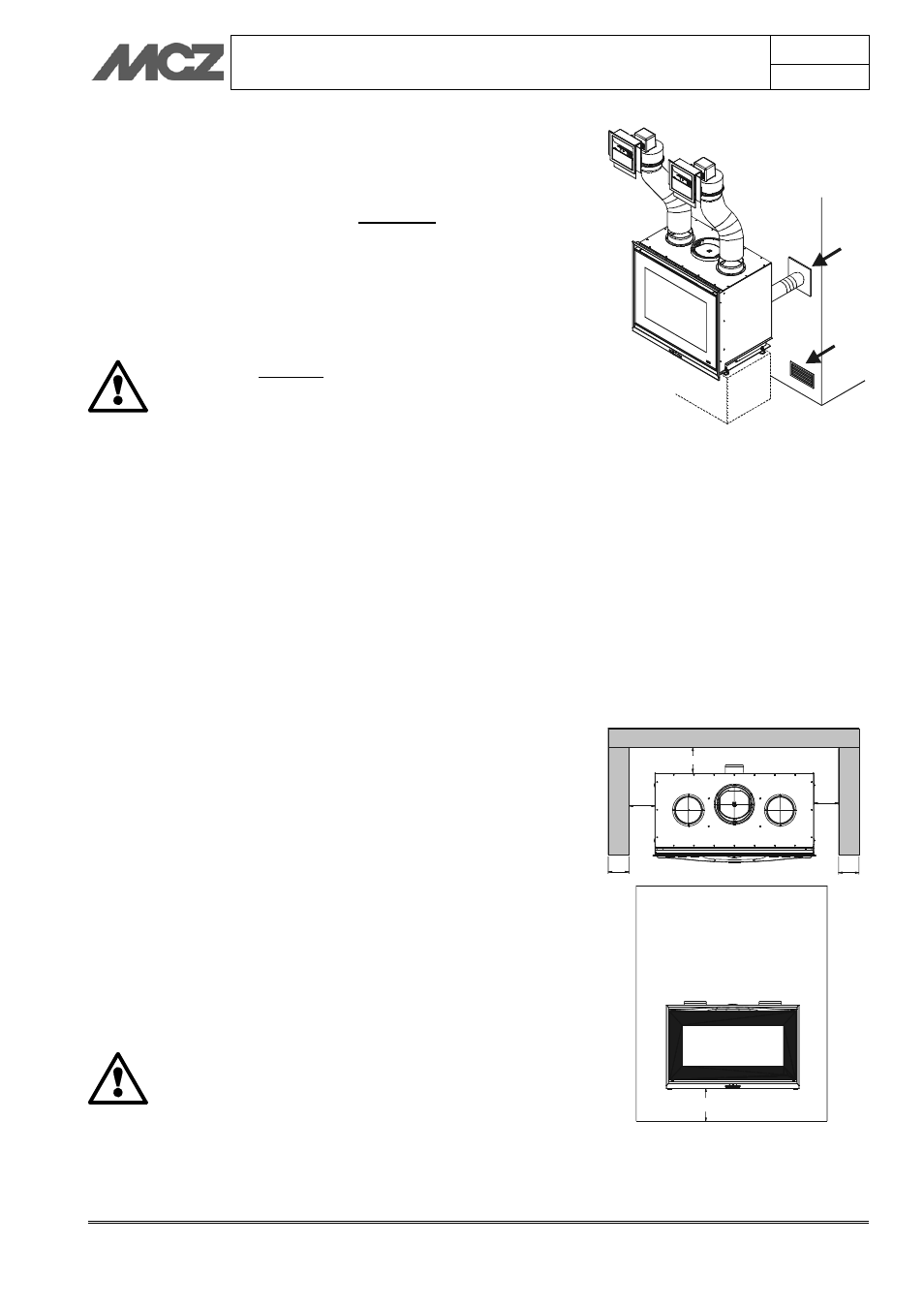

4.3.3. Ingresso aria per ventilazione forzata
Se il termocamino viene installato a ventilazione forzata, cioè
usufruendo del kit COMFORT AIR, realizzare le prese d’aria e le
canalizzazioni come segue:
si deve prevedere una presa d’aria (150 cm²) esterna che permetta
l’afflusso dell’aria fresca naturale all’interno del rivestimento. Questa
presa d’aria A può essere anche realizzata all’interno dell’ambiente
di installazione del monoblocco.
Questa modalità permette una corretta miscelazione dell’aria
all’interno dell’ambiente d’installazione e un miglior raffreddamento
della struttura del termocamino. (Figura 6)
COLLEGARE SEMPRE IL TERMOCAMINO ALLA PRESA
D’ARIA ESTERNA. SE NON VIENE RISPETTATA TALE
REGOLA IL VENTILATORE POTREBBE ASPIRARE
L’ARIA DESTINATA ALLA COMBUSTIONE
Si ricorda che:
 Tutte le prese d’aria esterne devono essere dotate di serranda
di chiusura comandabile dall’esterno e provviste di protezione
anti-insetto.
 La sezione di presa d’aria viene considerata netta, quindi
bisogna considerare l’area d’eventuali ingombri (retine, ecc..)
 È necessario pulire periodicamente filtri o retine per garantire il
passaggio dell’aria.
 Non ostruire per alcun motivo le prese d’aria se il
termocamino o il kit di ventilazione è in funzione
4.4. POSIZIONAMENTO
Il termocamino VIVO può essere posizionato sia ad angolo sia a parete.
Può essere installato all’altezza desiderata costruendo in opera
un’idoneo sostegno.
Valutare sempre le condizioni statiche del piano su cui
graviterà il peso e lasciare sempre minimo 5 cm di vuoto d’aria
tra caminetto e pareti.
Eseguire il montaggio a secco del piano fuoco del rivestimento
lasciando un’apertura di 1 cm per l’isolamento.
Nel caso di installazione vicino materiale infiammabile
rispettare le seguenti misure minime di sicurezza: (Figura 7)
 A = 100 mm (distanza dalle pareti laterali e posteriore)
 B = 80 mm (materiale isolante)
 C = 200 mm (altezza dal pavimento)
Qualora il termocamino venga posizionato sopra un
pavimento oppure nelle vicinanze di pareti
infiammabili si consiglia un adeguato isolamento.
Figura 6 – Ingresso aria per ventilazione
forzata (kit comfort air)
A
A A
B B
C
Figura 7 – Installazione vicino a materiale
infiammabile
B
A
