6-INSTALLAZIONE E MONTAGGIO
Si ricorda che:
• Tutte le prese d’aria esterne devono essere dotate di serranda di chiusura comandabile dall’esterno e provviste di protezione antinsetto
• La sezione di presa d’aria viene considerata netta, quindi bisogna considerare l’area d’eventuali ingombri (retine, ecc..)
• E’ necessario pulire periodicamente filtri o retine per garantire il passaggio dell’aria
• Non ostruire per alcun motivo le prese d’aria se il termocamino o il kit di ventilazione è in funzione.
RACCORDO CANNA FUMARIA
Si consiglia di collegare il termocamino alla canna fumaria mediante l’uso di tubi e curve in acciaio alluminato in grado di resistere alle
temperature elevate che si raggiungono in quel tratto e alla corrosione dei fumi. Questi raccordi sono disponibili a richiesta in varie misure
(vedere ns. listino) e semplificano la posa in opera procedendo al montaggio innestandoli uno nell’altro. (fig.7)
Eventuali maggiorazioni della sezione del raccordo devono essere eseguite direttamente sopra la cappa del
termocamino e non lungo la canna fumaria A installazione ultimata è obbligatorio coibentare il raccordo fumi con
del materassino in fibra ceramica o materiale resistente ad almeno 600°C.
MONTAGGIO RIVESTIMENTO E CONTROCAPPA
PRIMA DI INIZIARE QUALSIASI OPERAZIONE DI RIVESTIMENTO DEL TERMOCAMINO LEGGERE IL CAPITOLO “PROVA DI
FUNZIONAMENTO”
Il termocamino e le parti del rivestimento devono essere fissate tra loro SENZA AVERE CONTATTO CON LA STRUTTURA IN ACCIAIO per
evitare la trasmissione del calore ai marmi e/o pietre e per consentire le normali dilatazioni termiche; attenzione alle finiture in legno tipo
travi o mensole.
Si consiglia di realizzare la controcappa in cartongesso del tipo ignifugo di spessore 15/20 mm con telaio autoportante in profilo
zincato per non gravare sulle componenti del rivestimento (travi in legno od architravi in marmo) che non hanno struttura portante e per
poter intervenire facilmente in caso d’anomalie e/o manutenzioni future.
Eseguire il montaggio a secco del piano fuoco del rivestimento lasciando un’apertura di 1 cm tra termocamino e piano fuoco per
eseguire l’isolamento. (fig.8)

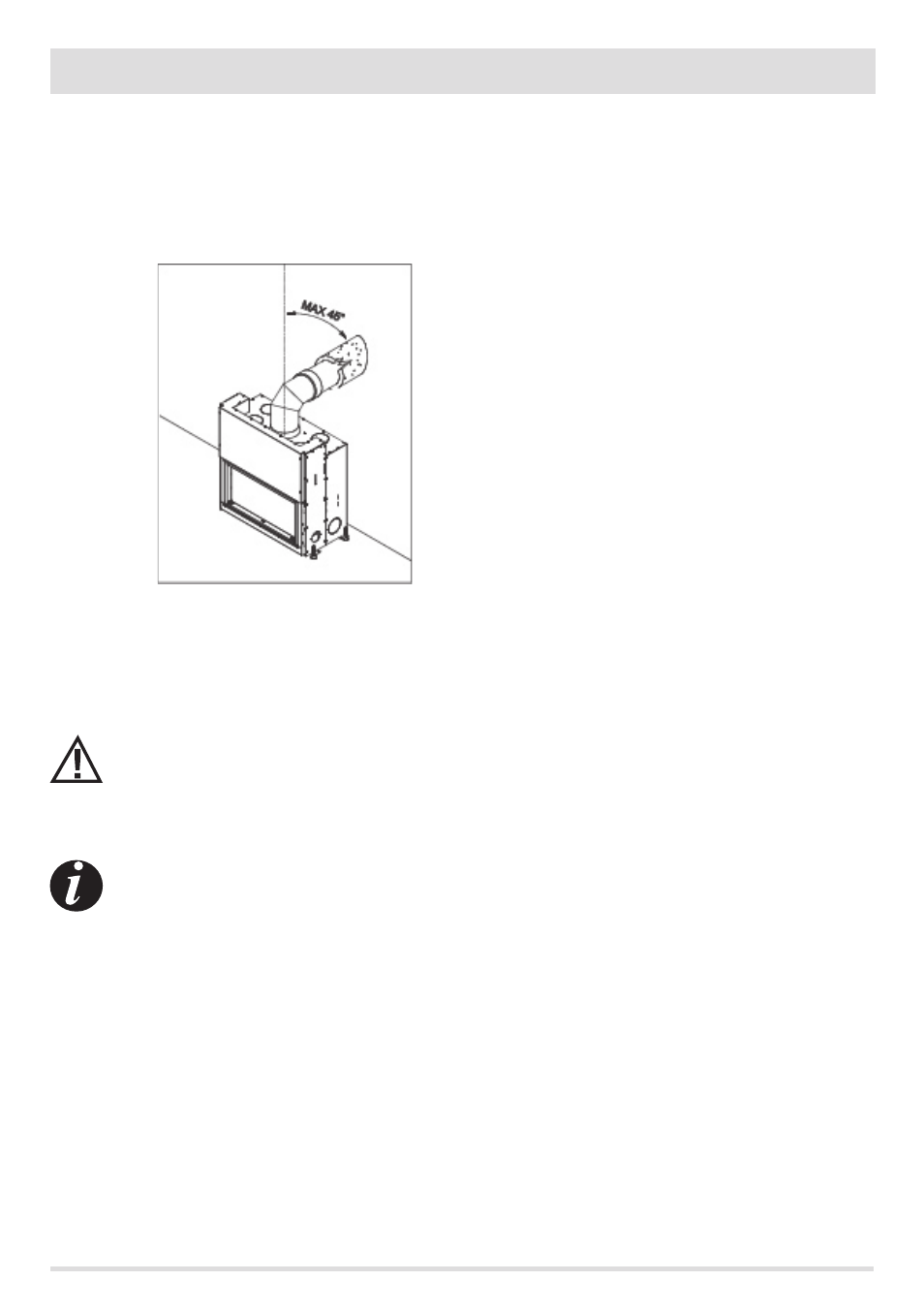

FIGURA 7 - RACCORDO CANNA FUMARIA
