4-CANNA FUMARIA
Servizio Tecnico - Diritti riservati - Riproduzione vietata
MANUTENZIONE
La canna fumaria deve essere sempre pulita, poiché i depositi di fuliggine o olii incombusti ne riducono la sezione bloccandone il tiraggio,
compromettendo il buon funzionamento del prodotto e, se in grandi quantità, possono incendiarsi. È obbligatorio far pulire e controllare
la canna fumaria e il comignolo da uno spazzacamino qualificato almeno una volta all’anno, al termine del controllo/manutenzione farsi
rilasciare una dichiarazione scritta che l’impianto è in sicurezza.
La non pulizia pregiudica la sicurezza.
COMIGNOLO

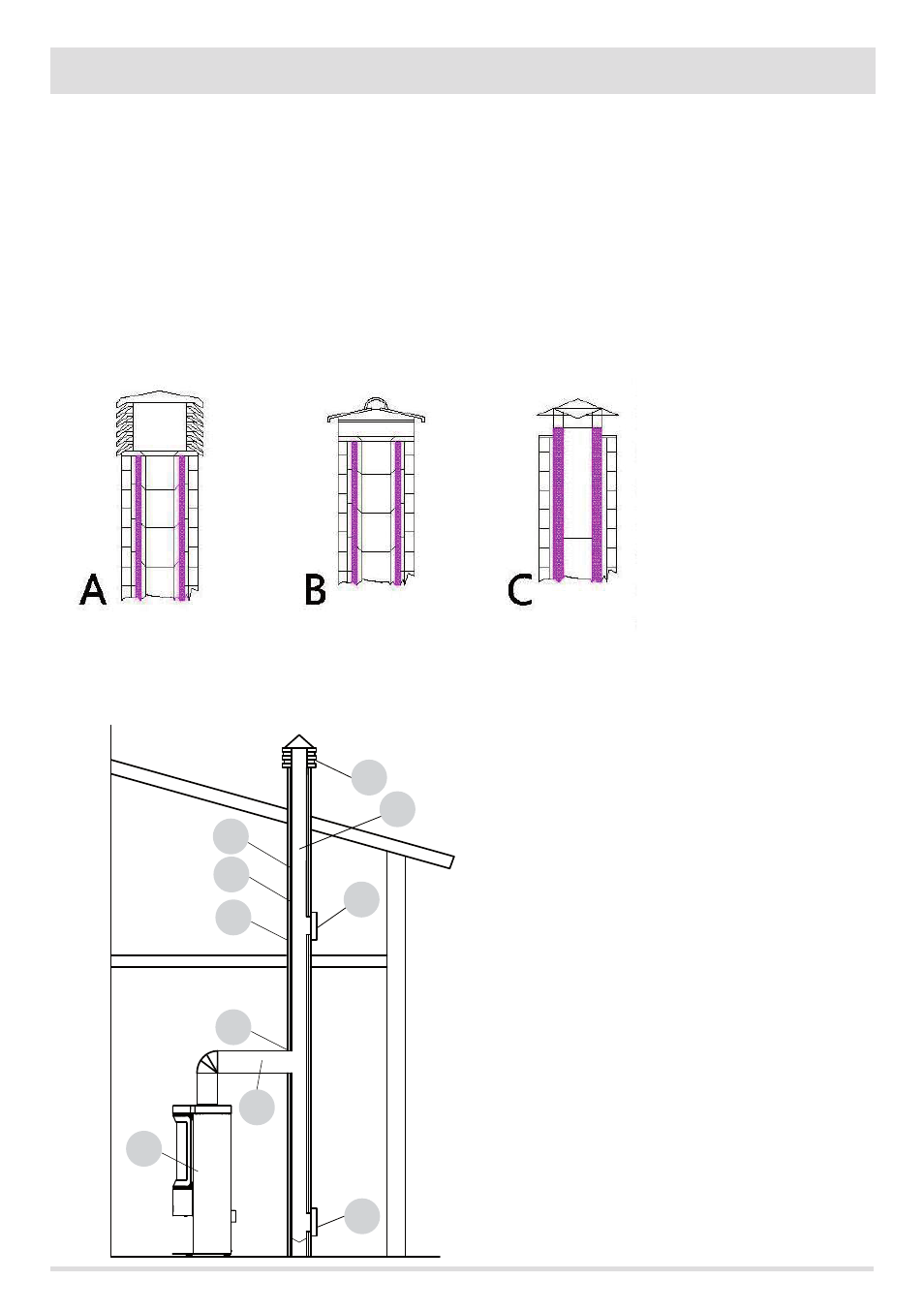

Il comignolo è un elemento determinante per il buon funzionamento dell’apparecchio riscaldante: si consiglia un comignolo di tipo
antivento (A) vedi Figura 7.
L’area delle aperture per l’evacuazione
fumi deve essere almeno il doppio
della sezione della canna fumaria/
sistema intubato e conformata in
modo che, anche in caso di vento, sia
assicurato lo scarico dei fumi. Deve
impedire l’entrata della pioggia, della
neve ed eventuali animali. La quota di
sbocco in atmosfera deve essere al di
fuori della zona di reflusso provocata
dalla conformazione del tetto o da
eventuali ostacoli che si trovano in
prossimità (vedi Figura 2-3-4-5-6).
COMPONENTI CAMINO
LEGENDA:
(1) COMIGNOLO
(2) VIA DI EFLUSSO
(3) CONDOTTO FUMARIO
(4) ISOLAMENTO TERMICO
(5) PARETE ESTERNA
(6) RACCORDO DEL CAMINO
(7) CANALE DA FUMO
(8) GENERATORE CALORE
(9) PORTINA ISPEZIONE
FIGURA 7
FIGURA 8
