A
B B
A C
MIN.1,5 m MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
12
4-CANNA FUMARIA
PRESA D’ARIA ESTERNA
È obbligatorio prevedere un’adeguata presa d’aria esterna che permetta l’apporto dell’aria comburente necessario al corretto
funzionamento del prodotto. L’afflusso dell’aria tra l’esterno ed il locale di installazione può avvenire per via diretta, tramite apertura su
una parete esterna del locale (soluzione preferibile vedi Figura 9 a); oppure per via indiretta, mediante prelievo dell’aria da locali attigui e
comunicanti in modo permanente con quello di installazione (vedi Figura 9 b). Come locali attigui sono da escludere quelli adibiti a camere
da letto, bagni, autorimesse, garage e in generale locali a pericolo di incendio. In fase di installazione è necessario verificare le distanze
minime necessarie per riuscire a prelevare l’aria dall’esterno. Tenere in conto la presenza di porte e finestre che potrebbero interferire con
il corretto afflusso dell’aria al prodotto (vedi schema sotto).
La presa d’aria deve avere una superficie netta totale minimo di 150 cm2 (per i caminetti/inserti - 100 cm2 per stufe): la suddetta
superficie va aumentata di conseguenza se all’interno del locale vi sono altri generatori attivi (per esempio: elettroventilatore per
l’estrazione dell’aria viziata, cappa da cucina, altre stufe, ecc...), che possono mettere in depressione l’ambiente. È necessario far verificare
che, con tutte le apparecchiature accese, la caduta di pressione tra la stanza e l’esterno non superi il valore di 4 Pa. Se necessario aumentare
la sezione di ingresso della presa d’aria, che deve essere realizzata ad una quota prossima al pavimento e protetta sempre con una griglia
di protezione esterna antivolatili e in modo tale che non possa essere ostruita da nessun oggetto.
E’ possibile collegare l’aria necessaria alla combustione direttamente alla presa d’aria esterna, con tubo non comprimibile (es. spiralato).
Nel caso di canalizzazioni, fino a 3 m aumentare la sezione di circa 5% mentre per misure superiori aumentare del 15%.

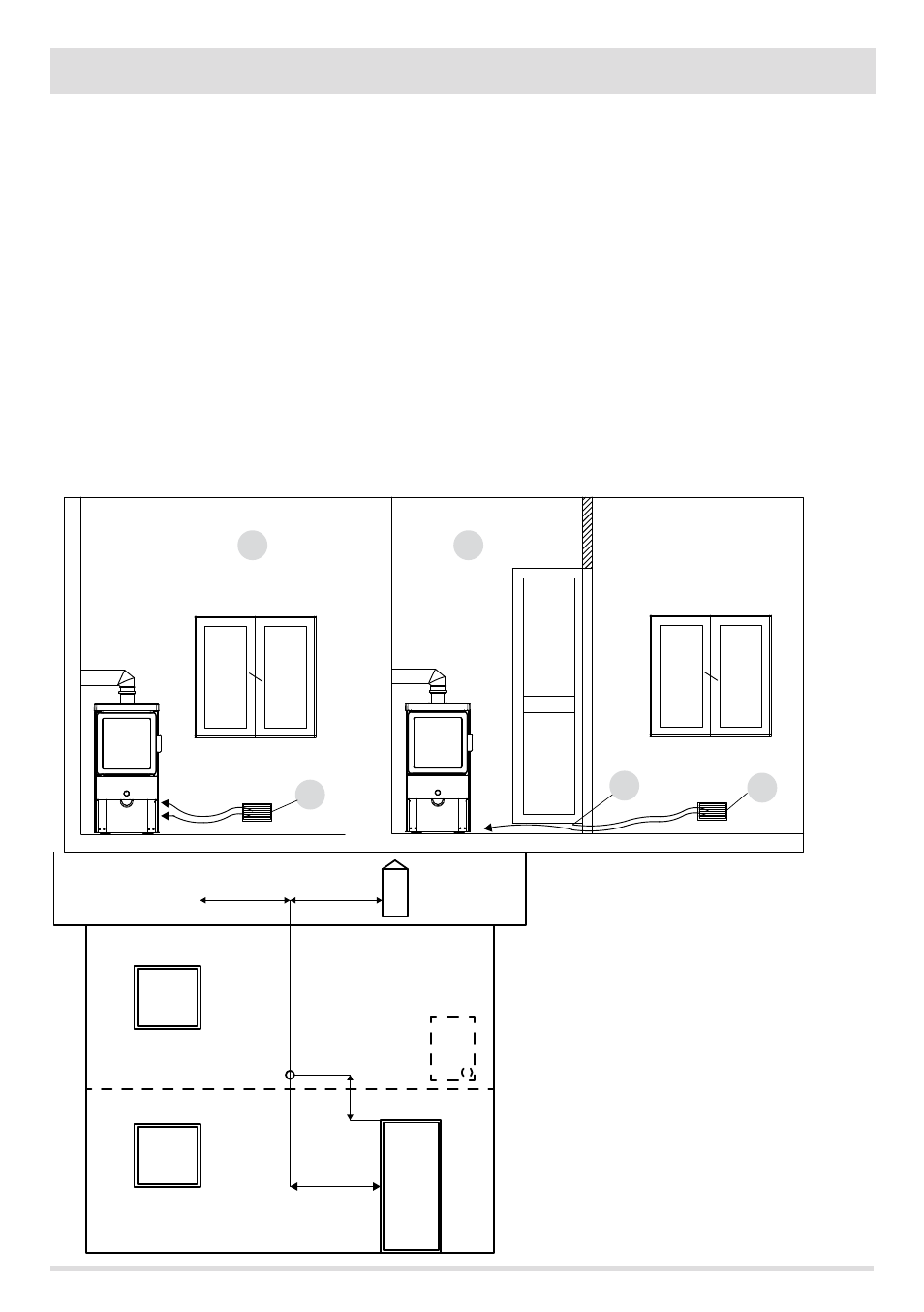

FIGURA 9 a - direttamente dall’esterno
FIGURA 10
FIGURA 9 b - per via indiretta dal locale adiacente
A=PRESA D’ARIA
B=LOCALE DA VENTILARE
C=MAGGIORAZIONE DELLA FESSURA SOTTO LA PORTA
