STUFE A PELLET
Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
39
Schemi elettrici
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
3.7.

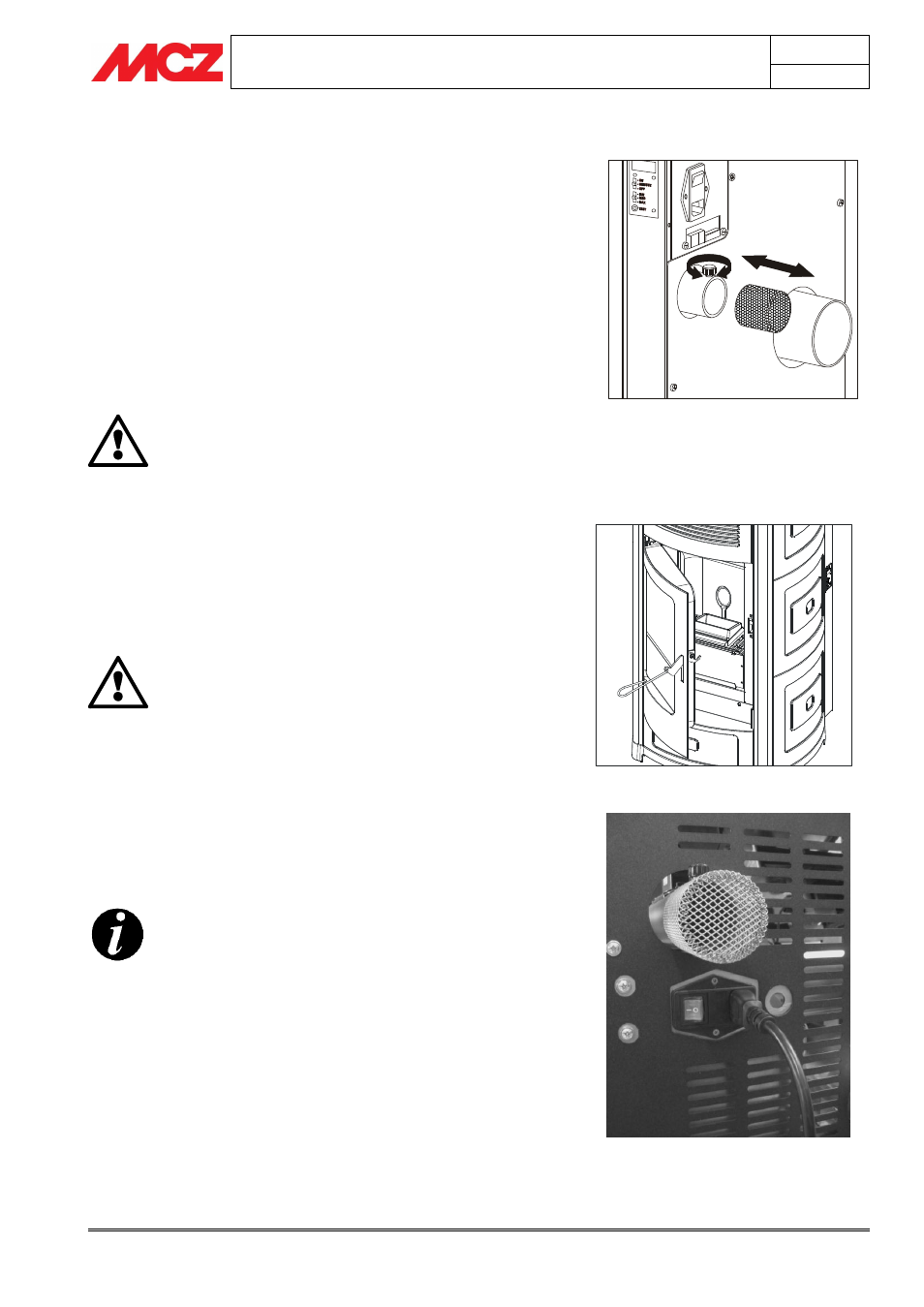

MONTAGGIO FILTRO DELL’ARIA
Prima di accostare la stufa alla parete per il collegamento
elettrico e alla canna fumaria, montare il filtro dell’aria in
dotazione con la stufa.
Il filtro cilindrico è composto da una rete metallica ed è contenuto
all’interno delle dotazioni (assieme a guanto, uncino, istruzioni, ecc…)
Il filtro deve essere inserito sul tubo di ingresso dell’aria Ø 5 cm.
Per montarlo svitare leggermente la vite con pomello posta sul tubo di
ingresso dell’aria, inserire il filtro facendo corrispondere la scanalatura
del filtro, con la vite del pomello e successivamente bloccare il filtro
serrando il pomello.
ATTENZIONE!
Non far mai funzionare la stufa senza il filtro dell’aria.
MCZ non risponde di eventuali danni alla
componentistica interna se non viene rispettata tale
direttiva.
3.8.
APERTURA/CHIUSURA PORTA
L’apertura della porta avviene tramite il gancio presente sulla porta che
deve essere sollevato dalla mano fredda in dotazione.
ATTENZIONE!
Per un corretto funzionamento della stufa la porta va
chiusa bene.
3.9.
COLLEGAMENTO ELETTRICO
Collegare il cavo di alimentazione prima sul retro della stufa e poi ad
una presa elettrica a parete.
L’interruttore generale posto sul retro va azionato solo per accendere la
stufa; in caso contrario è consigliabile tenerlo spento.
Nel periodo di inutilizzo della stufa è consigliabile
togliere il cavo di alimentazione della stufa.
Collegamento elettrico della stufa
Montaggio/smontaggio del filtro dell’aria
Apertura/chiusura porta
