Pagina 38
STUFE A PELLET
Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
38
Schemi elettrici
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

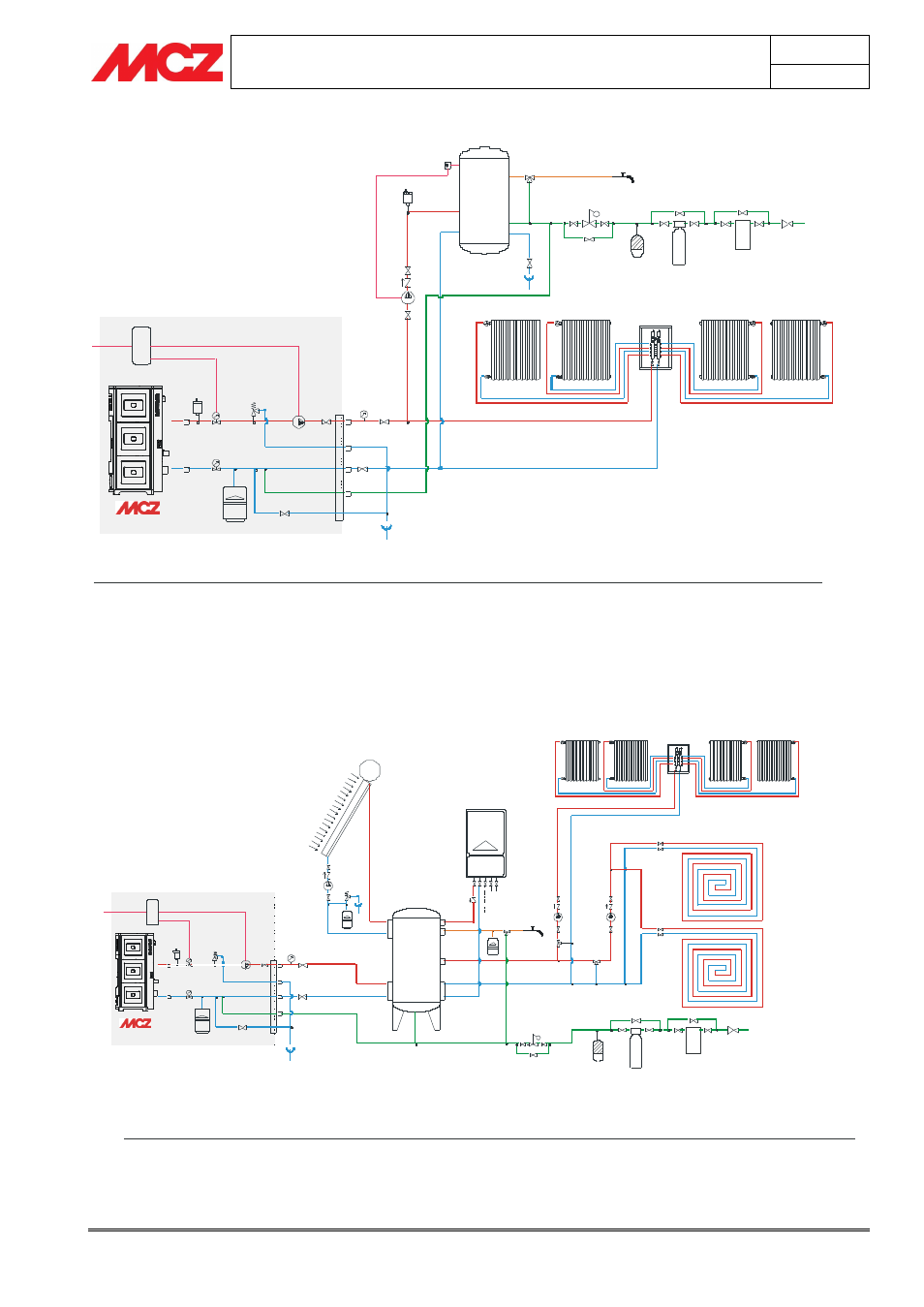

3.6.3. Schema installazione riscaldamento abbinato a un bollitore
R
230V 50HZ
SE
S
VS
P
VE
T
Vsc
B
T
RA
RA
RA
RA
Flt
Add
A
RP
V
V
LEGENDA:
M
SE
S
M
VS
V
P
VD
T
VE
VV
SC
F
C
B
B A
RA
PR
PS
A
RP
V sc
Flt
Add
Scheda elettronica
Sfiato automatico
Manometro
Valvola di sfiato 3 bar
Valvola
Pompa
Valvola unidirezionale
Misurazione temperatura caldaia
Vaso di espansione 1,5 bar da 6 lt
Valvola a 3 vie motorizzata
Scambiatore a piastre
Flussostato
Caldaia a gas metano
Bollitore
Bollitore ad accumulo
Radiatori
Pannelli radianti
Pannelli solari
Ammortizzatore colpi d’ariete
Valvola riduttrice di pressione
Valvola scarico impianto/caldaia
Filtro impianto
Addolcitore
PRESTAZIONI:
RISCALDAMENTO CON STUFA
PRODUZIONE DI ACQUA SANITARIA CON BOLLITORE
MANDATA IMPIANTO
RITORNO IMPIANTO
SCARICO SICUREZZA
PRESSIONE
REINTEGRO
IMPIANTO
USCITA ACQUA SANITARIA CALDA
INGRESSO ACQUA
SANITARIA FREDDA
CONFIGURAZIONE: EGO/STAR/SUITE/CLUB/MUSA SENZA KIT SANITARIO ABBINATA AD UN BOLLITORE
SCHEMA IMPIANTO A VASO CHIUSO PER RISCALDAMENTO MEDIANTE RADIATORI O PRODUZIONE DI ACQUA CALDA SANITARIA.
V
3.6.4. Schema installazione abbinato ad un accumulo
R
230V 50HZ
S
VS
P
VE
V
T
T
C
PS
BA
PR
PR
SE
RA
RA
RA
RA
Vsc
Flt
Add
A
RP
V
V
LEGENDA:
M
SE
S
M
VS
V
P
VD
T
VE
VV
SC
F
C
B
B A
RA
PR
PS
A
RP
V sc
Flt
Add
Scheda elettronica
Sfiato automatico
Manometro
Valvola di sfiato 3 bar
Valvola
Pompa
Valvola unidirezionale
Misurazione temperatura caldaia
Vaso espansione 1,5 bar da 6 lt
Valvola a 3 vie motorizzata
Scambiatore a piastre
Flussostato
Caldaia a gas metano
Bollitore
Bollitore ad accumulo
Radiatori
Pannelli radianti
Pannelli solari
Ammortizzatore colpi d’ariete
Valvola riduttrice di pressione
Valvola scarico impianto/caldaia
Filtro impianto
Addolcitore
PRESTAZIONI:
RISCALDAMENTO CON IMPIANTO AD ACCUMULO
PRODUZIONE DI ACQUA SANITARIA CON
IMPIANTO AD ACCUMULO
Componenti in dotazione nella stufa
MANDATA IMPIANTO
RITORNO IMPIANTO
REINTEGRO IMPIANTO
SCARICO SICUREZZA
PRESSIONE
USCITA ACQUA
SANITARIA CALDA
INGRESSO ACQUA
SANITARIA FREDDA
CONFIGURAZIONE: EGO/STAR/SUITE/CLUB/MUSA SENZA KIT SANITARIO ABBINATA AD UN IMPIANTO AD ACCUMULO CON CALDAIA E PANNELLI SOLARI
SCHEMA IMPIANTO A VASO CHIUSO PER RISCALDAMENTO MEDIANTE RADIATORI O PANNELLI RADIANTI E PRODUZIONE DI ACQUA CALDA SANITARIA
