STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
24
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
3.11.6.
Collegamento elettrico dei ventilatori
Nel kit in dotazione vengono forniti 2 cavi siliconici lunghi 2,5 metri per
il cablaggio dei ventilatori. Iniziare cablando come segue:
Nella posizione 2 collegare il filo giallo/verde mentre nella posizione 1
collegare i restanti due fili (non importa la sequenza dei colori perché i
ventilatori non hanno una polarizzazione (fig.7).
Nel lato destro del Vivo 80 Pellet (guardandolo dalla parte della porta)
avvitato al montante della struttura, nella parte alta, si trova la
morsettiera in cui si dovranno cablare i cavi del ventilatore (fig.8).
Collegare i due cavi di messa a terra dei ventilatori nel primo morsetto
a sinistra (T). Collegare i rimanenti due cavi provenienti dal ventilatore
di SX con i morsetti cablati con i cavi bianchi (B). Collegare i rimanenti
due cavi provenienti dal ventilatore di DX con i morsetti cablati con i
cavi viola (V).
IMPORTANTE!
Il cavo per il collegamento del ventilatore e’ in
materiale siliconico per sopportare le alte
temperature. In caso di prolungamenti del cavo (oltre i
2,5 m) e comunque in ogni occasione, accertarsi che il
cavo non vada a contatto con le parti calde del
monoblocco, e dei tubi di raccordo dell’aria all’interno
del rivestimento o della struttura.
3.11.7.
Sostituzione del ventilatore
ATTENZIONE!
TOGLIERE L’ALIMENTAZIONE 230 V.
 Togliere la bocchetta
 Svitare le quattro viti A che si trovano sulla griglia sui quattro
angoli fig. 8
 Svitare le due viti centrali B che tengono fissato il ventilatore al
convogliatore
ATTENZIONE!
QUANDO SI STACCANO I CAVI FARE ATTENZIONE DI
METTERLI IN SICUREZZA.
SE CADONO ALL’INTERNO DEL RIVESTIMENTO NON SI
RIESCE A RECUPERARLI.
 Estrarre la griglia C
 Staccare il cavo del ventilatore
 Nel caso di plafoniera con lampada fare attenzione di scollegare
i cavi di alimentazione durante l’estrazione della flangia.
 A questo punto è sufficiente ruotare il ventilatore rispetto al
convogliatore al fine di garantire il passaggio senza
danneggiare il pezzo.
A
A
A
A
B
B
C

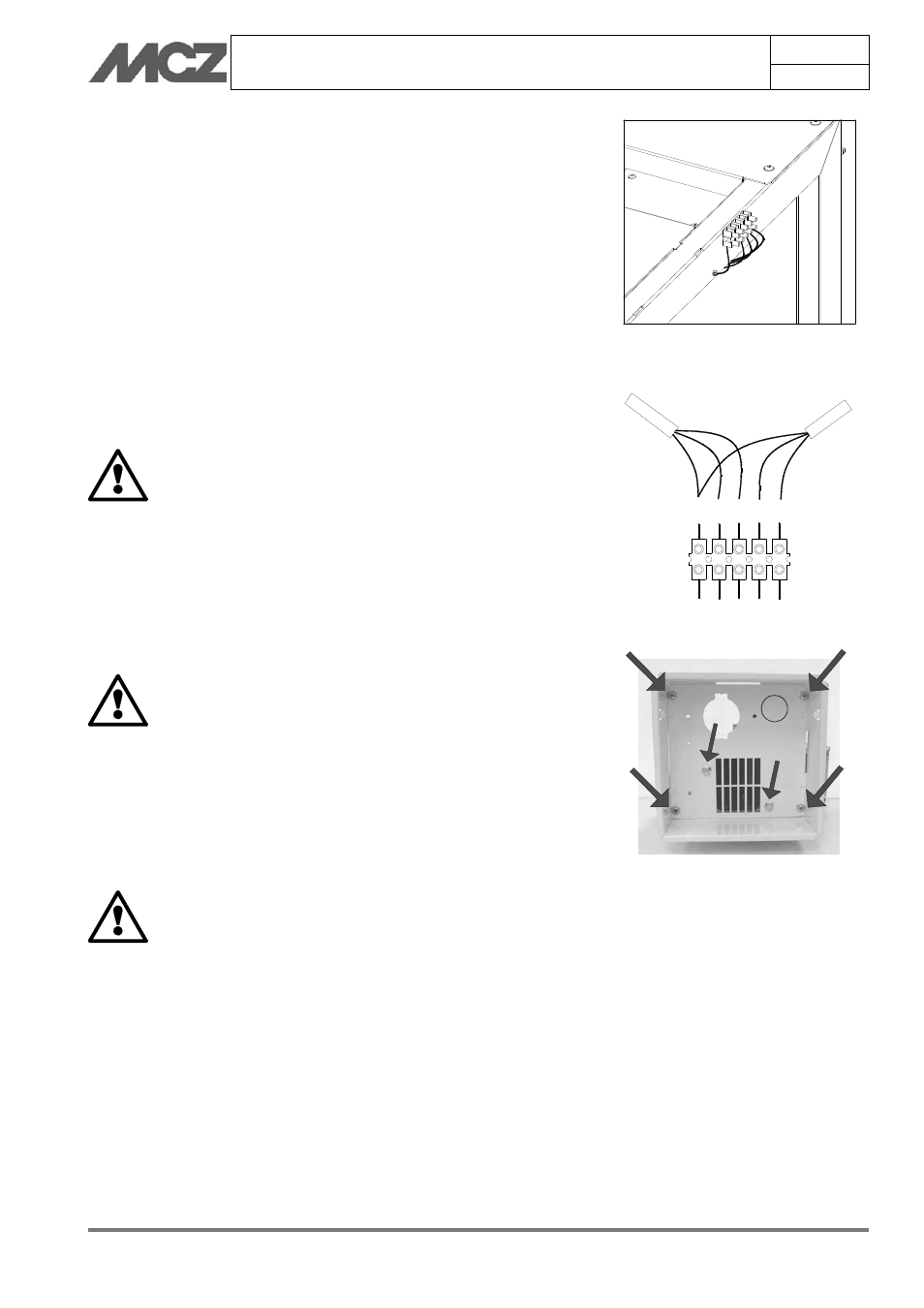

Figura 8– Posizione morsettiera
T B B V V
T X X X X
SX DX
Figura 9– Sostituzione ventilatore
