STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
22
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
7) Collegare i cavi elettrici ai ventilatori (e alla lampada) prima di
completare il rivestimento, dato che tutte le operazioni
successive possono essere fatte dall’esterno.
Se per ragioni di spazio, non fosse possibile avvalersi della staffa di
fissaggio in dotazione, procedere comunque in modo tale che il kit sia
fissato stabilmente, usufruendo dell’apposita scatola da incasso (4).
Si consiglia di:
- NON effettuare canalizzazioni superiori a 8 m per la
ventilazione forzata.
- Nel caso il kit venga posto a una certa distanza dal camino (max 8 m)
bisogna prevedere un adeguato isolamento per la conduttura in
modo che l’energia termica generata non vada dispersa riscaldando solo
la muratura.
- Possibilmente effettuare canalizzazioni d’uguale distanza per evitare
diverse quantità d’aria e temperature da un’uscita all’altra.
3.11.4.
Variante per bocchetta con vaschetta
La vaschetta (2) porta essenze è disponibile solo su bocchetta
unidirezionale con e senza luce ed ha lo scopo di umidificare l’aria.
La vaschetta (2) è facilmente estraibile dalla sua sede; è sufficiente
alzare lo sportellino (1) in basso ed estrarre la vaschetta (Vedi fig.3).
Inserire nella vaschetta solo dell’acqua o eventualmente delle
essenze per la profumazione dell’ambiente.
IMPORTANTE!
LA VASCHETTA VA ESTRATTA DALLA SEDE PER IL
RIEMPIMENTO SOLO QUANDO LA BOCCHETTA E’
FREDDA E IL MONOBLOCCO E’ SPENTO.
3.11.5.
Variante per bocchetta con illuminazione
Nel caso in cui si decida di installare il kit di ventilazione con
illuminazione, è necessario togliere il semitrancio posto sulla struttura
della bocchetta (fig.4) e premontare la lampada (a).
Per aprire il semitrancio è sufficiente rompere con un martello di
gomma il semitrancio pretagliato. (fig.4)
Montare la lampada (a) sulla struttura della bocchetta in
corrispondenza del trancio appena tolto, in modo che la stessa sia
rivolta verso la parte anteriore della struttura (fig. 6). Fissare la
lampada utilizzando le due staffe (c) con le viti (b) e i bulloni (d) in
dotazione.
Inserita la lampada (a) eseguire i collegamenti elettrici. Nella parte
posteriore inserire i due terminali femmina sui puntali della lampada
(fig.6)
Collegare il cavo di alimentazione della lampada (in dotazione) ad un
interruttore a parete (non in dotazione e a cura dell’installatore).
Il cavo in dotazione per il collegamento della lampada è lungo 2,5
metri, per lunghezze maggiori si deve predisporre una prolunga.
1
2
3
4

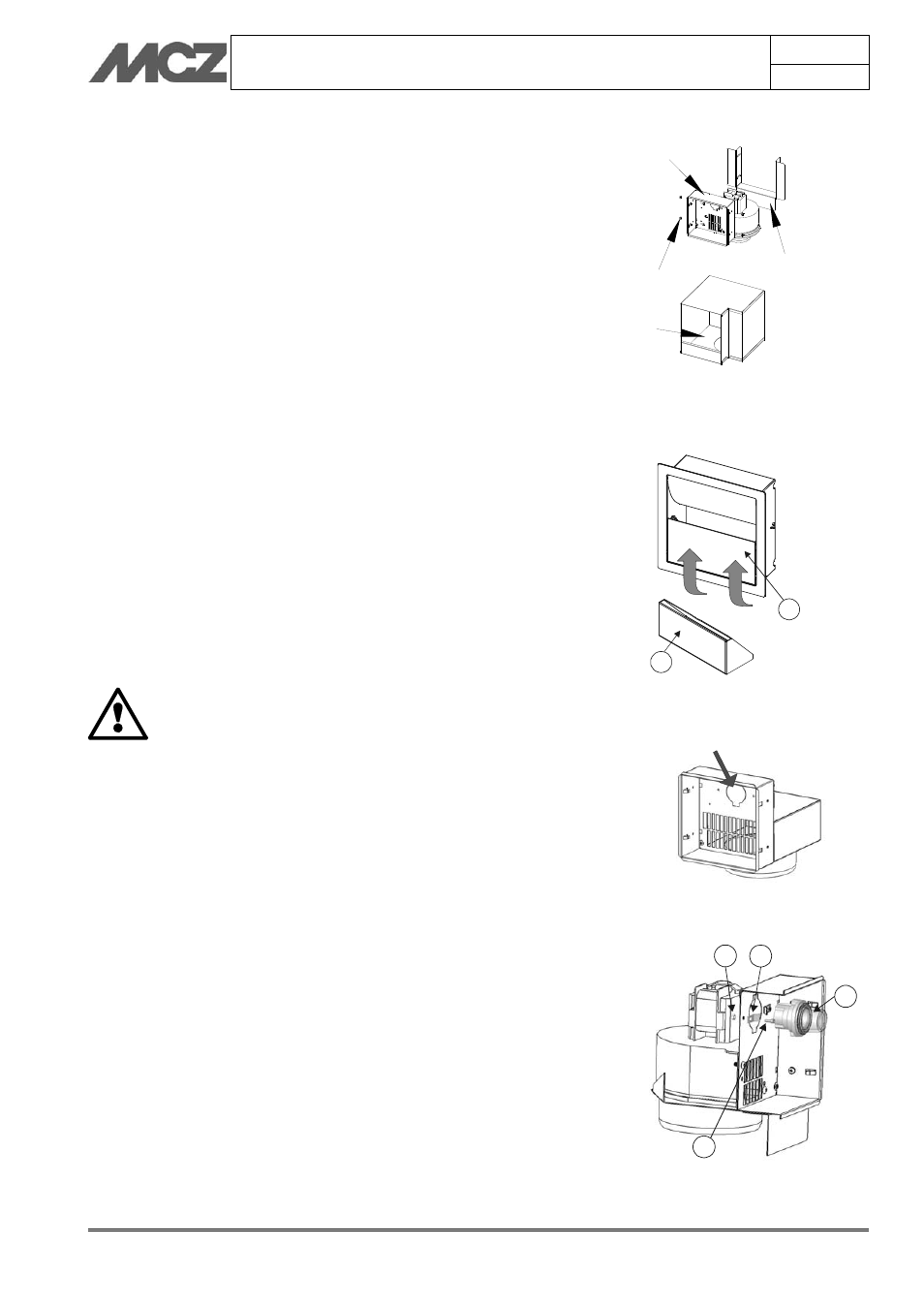

Figura 2– Installazione kit
1
2
Figura 3– Vaschetta
Figura 4– Semitrancio per inserimento lampada
Figura 5– Fissaggio lampada
a
b
c d
