7. SCHEMI ELETTRICI

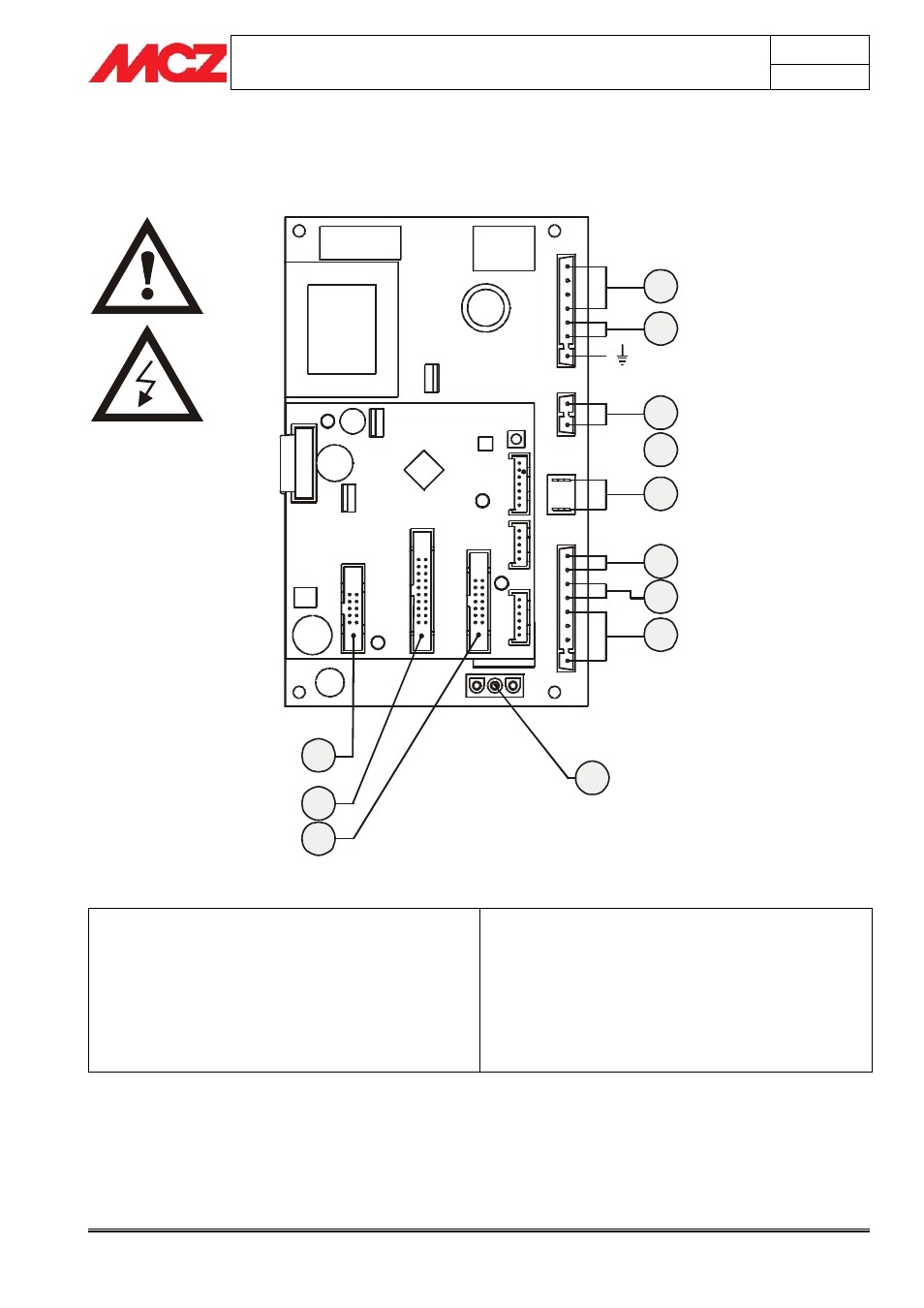

LEGENDA CABLAGGI SCHEDA MADRE
1. Candeletta accensione pellet
2. Interruttore
3. Ventilatore aria calda
4. Sonda fumi
5. Ventola espulsione fumi
6. Termostato a bulbo
7. Pressostato 8. Motoriduttore
10. Controllo dei giri del ventilatore dei fumi
11. Sensore portata aria
12. Pannello interfaccia servizi
13. Pannello di emergenza
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente
l’una dall’altra.
