MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 3
pag.
23
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
3.14. APERTURA/CHIUSURA DELLO SPORTELLO PELLET POWERBOX LINK
Lo sportello è provvisto di una chiusura a pressione e pertanto è
completamente privo di maniglie o impugnature.
Per aprire o chiudere la portina, premerla in corrispondenza dello
spigolo in alto a sinistra. Con la semplice pressione questa si aggancerà
o sgancerà dal dispositivo di chiusura posto sul telaio dello sportello.

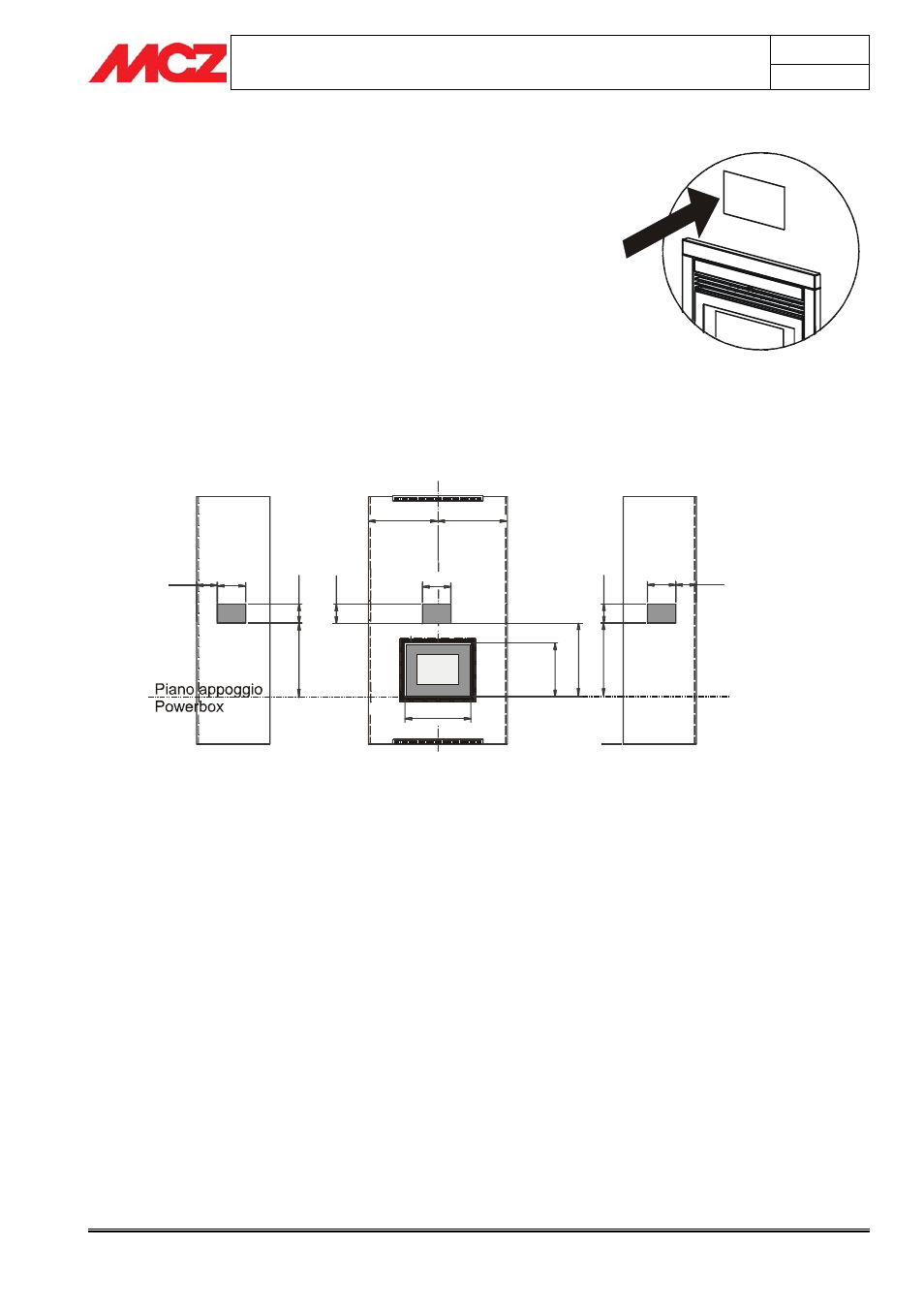

3.15. SCHEMA PER LA REALIZZAZIONE DEI FORI SUL
RIVESTIMENTO – MISURE CONSIGLIATE
Apertura portina dello sportello
SX DX
340 220
21
0
8
00-
950
340
715
800 800
21
0
57
5
8
0
0-
950
8
0
0-
950
21
0 340 220
