MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 3
pag.
18
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
Prima di realizzare il rivestimento eseguire una prova
di caricamento del combustibile per accertare la
corretta discesa di quest’ultimo verso il serbatoio.
E’ obbligatorio provvedere ad un corretto isolamento
del tubo nel caso in cui quest’ultimo venga montato
sul lato sinistro in corrispondenza dell’evacuzione
fumi.
MCZ declina ogni responsabilità in caso di mancato
rispetto della sopraccitata avvertenza. Rischio
d’incendio!!

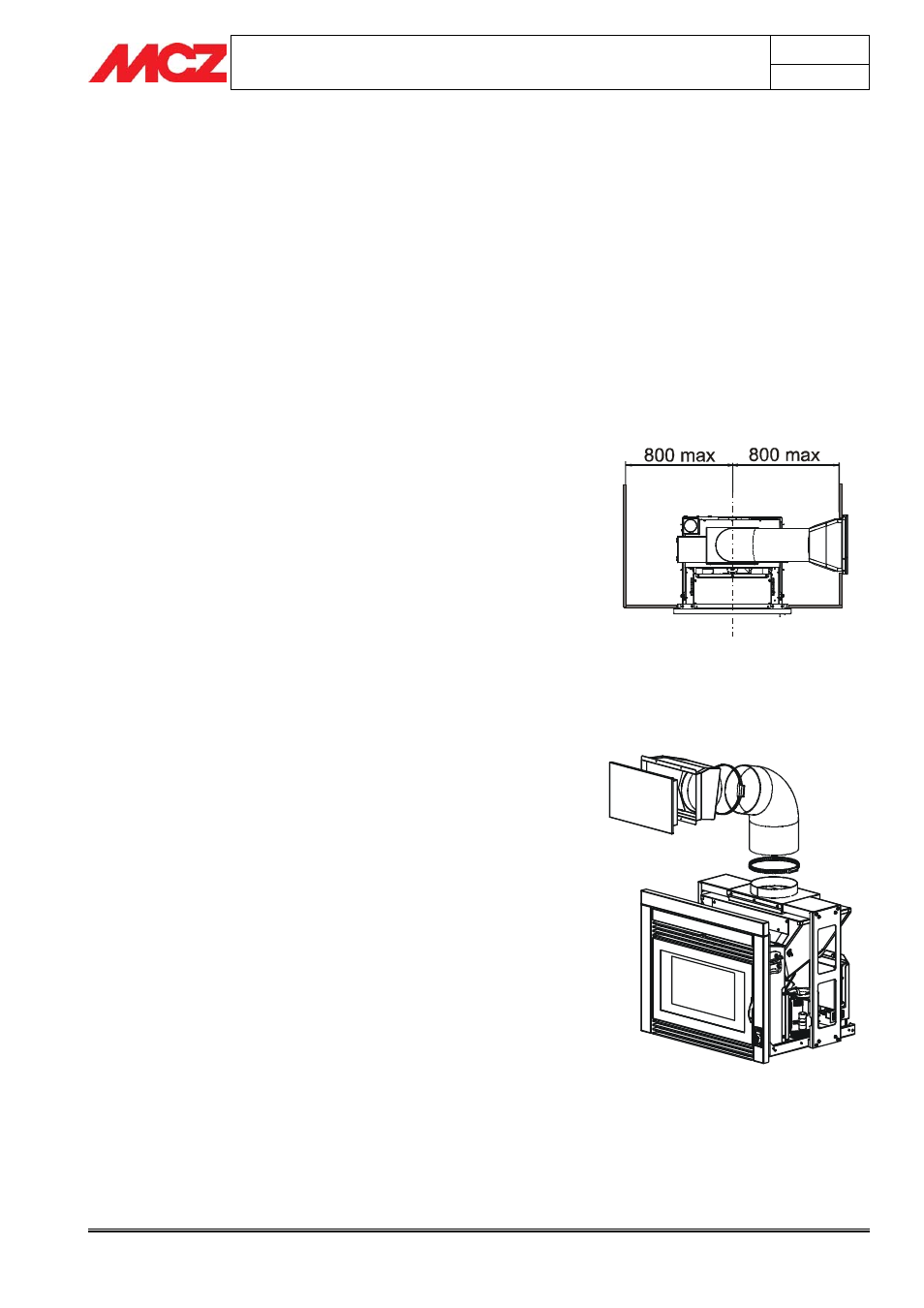

3.5.1. Montaggio laterale dello scivolo caricamento pellet
Nel caso in cui si decida di posizionare lo scivolo lateralmente, la
distanza dall’asse della macchina alla parete deve essere al massimo di
80 cm (figura a lato).
Per posizionare lo scivolo agire come segue:
 Collegare il tubo, in dotazione, al Powerbox facendo attenzione
che sia ruotato lateralmente, e fissarlo con la fascetta.
 Collegare il tubo (nella parte alta) all’imbocco della struttura
dello sportello mediante la fascetta in dotazione.
 Posizionare il tubo con la struttura dello sportello in modo tale
che, a rivestimento eseguito, si possa avvitare e fissare alla
parete del rivestimento stesso in corrispondenza del foro
realizzato per il suo inserimento.
 Per il montaggio dello sportello esterno rifarsi al paragrafo
3.13, dato che tale operazione va eseguita solo a rivestimento
completo.
3.5.2. Montaggio frontale dello scivolo per LINK
 Collegare il tubo, in dotazione al prodotto facendo attenzione
che sia ruotato frontalmente e fissarlo con la fascetta.
 Collegare il tubo all’imbocco della struttura dello sportello
mediante la fascetta.
 Posizionare la tubazione in modo da renderla accessibile a
rivestimento eseguito ed in modo da poter fissare la struttura
dello sportello, al foro predisposto sulla parete del rivestimento
stesso.
 Per il montaggio dello sportello esterno rifarsi al paragrafo
3.13, dato che tale operazione va eseguita solo a rivestimento
completo.
Montaggio dello scivolo frontale
Montaggio dello scivolo laterale
